水平ロータリーエンコーダーモジュール ビルドガイド

1Uサイズの水平ロータリーエンコーダーモジュールのビルドガイドです。

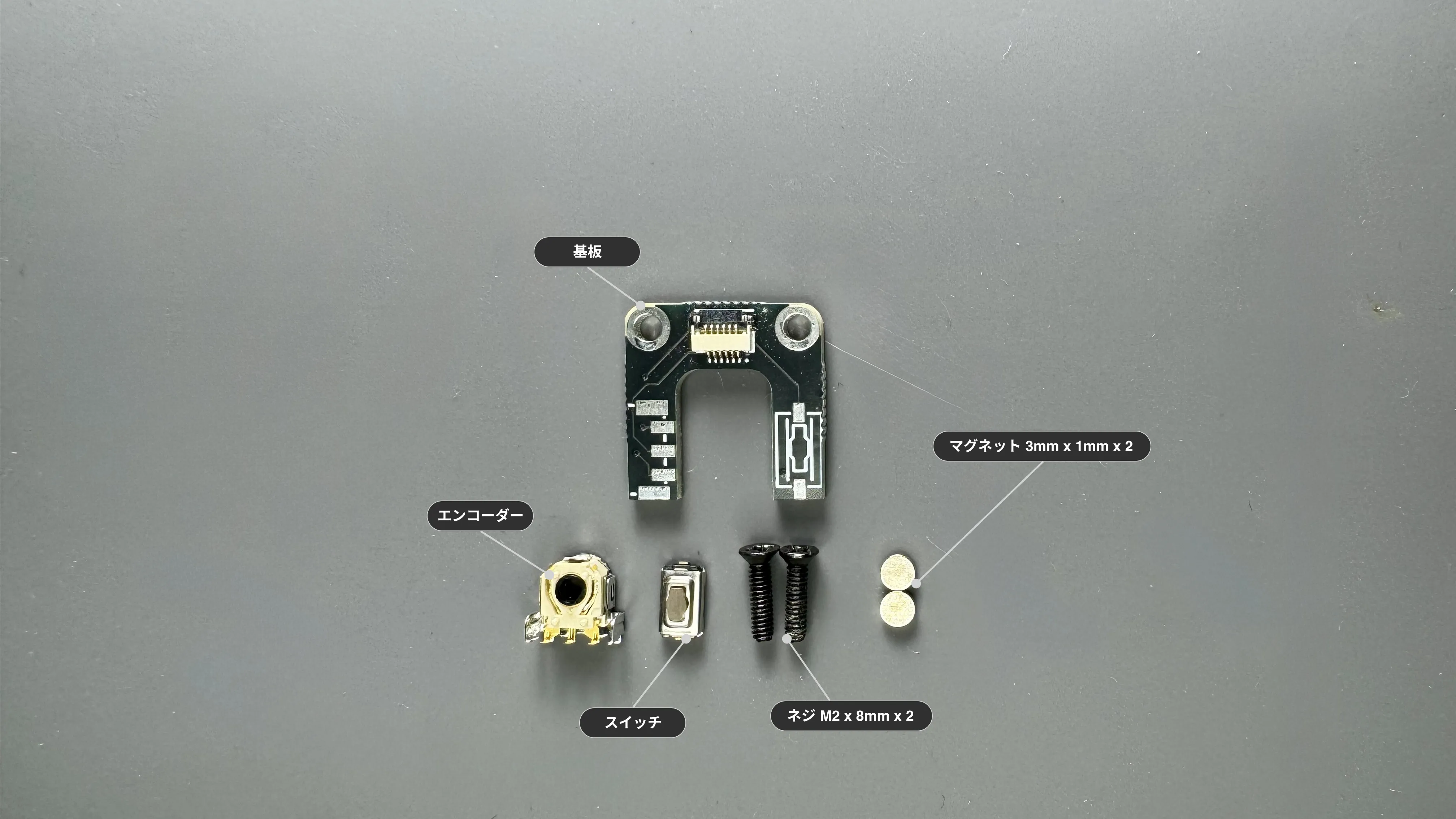

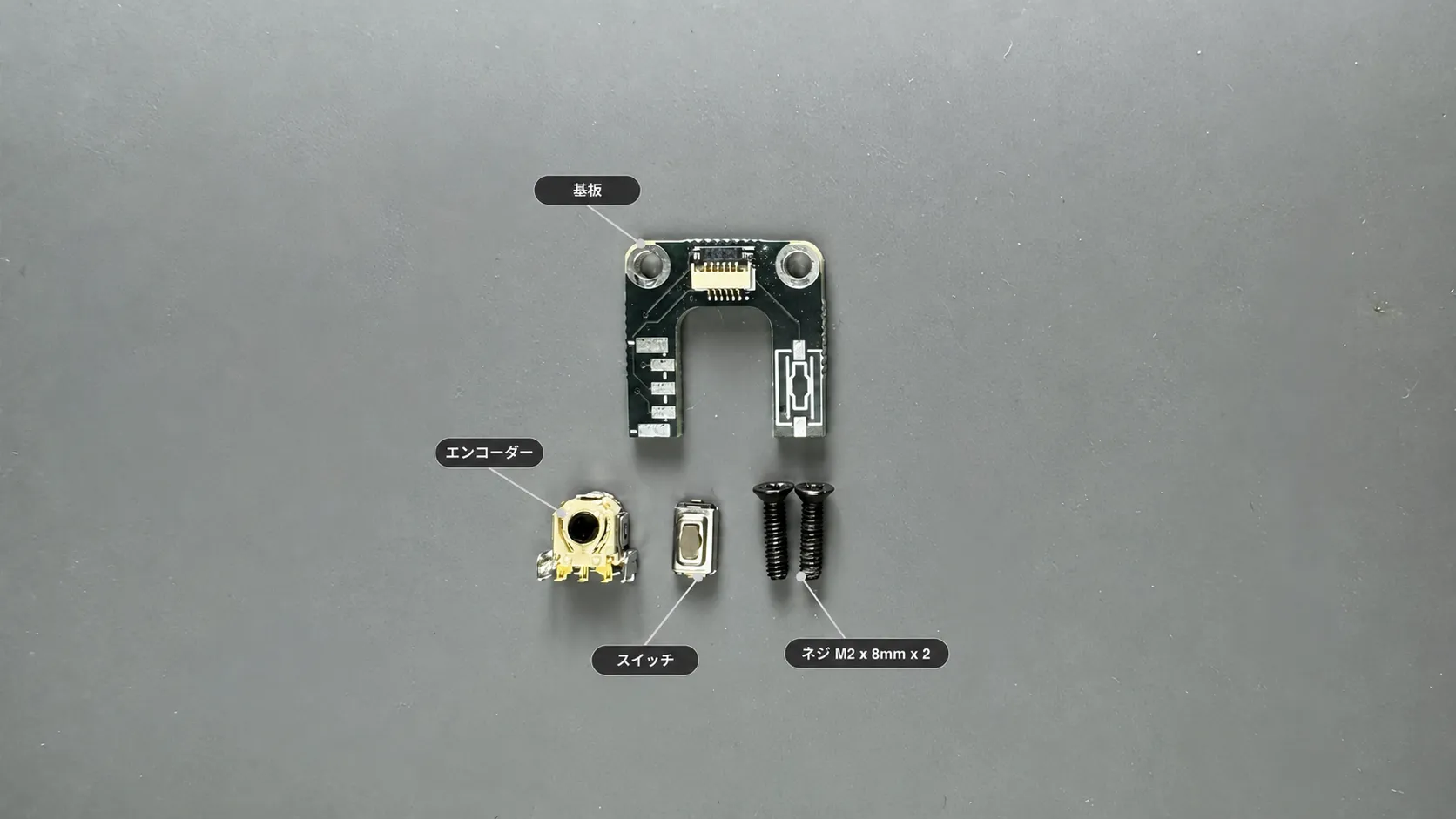

内容物

部品名	数量	備考
基板	1
エンコーダー	1	EC05E1220203
スイッチ	1	SKQYACE010
ネジ	2	M2 x 8mm
マグネット	2	3mm x 1mm

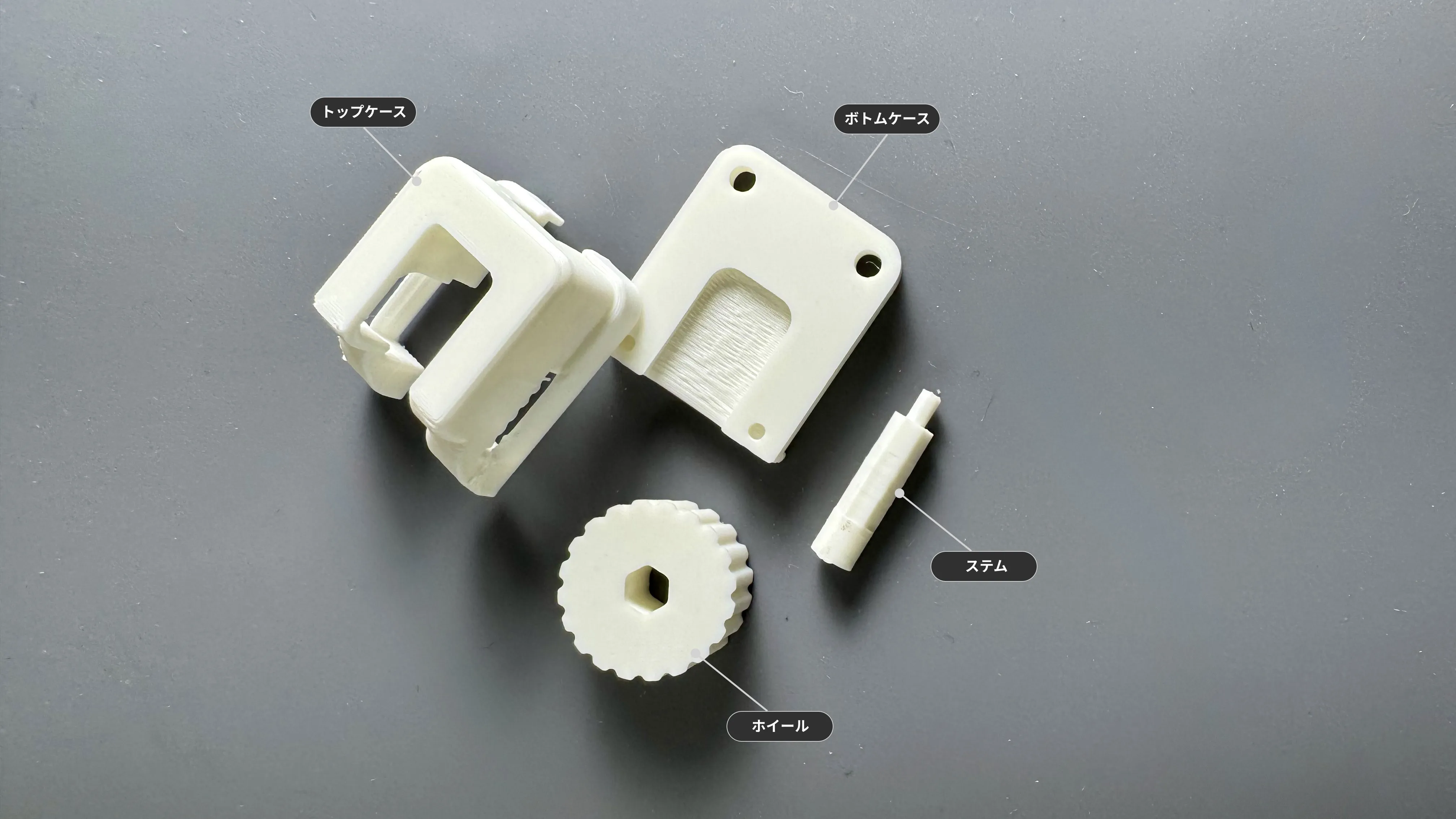

ケース

ケースをご自身で用意される方は

ケースデータ 🔗のHorizontalRotaryEncoder.stepを参照ください。

部品名	モデル名	備考
ステム	Stem
ホイール	Wheel
トップケース	TopPart
ボトムケース	BottomPart

---

必要な工具

• はんだごて
• はんだ
• ドライバー (+)

---

組み立て手順

1. はんだ付け

細い小手先の方がやりやすいと思います

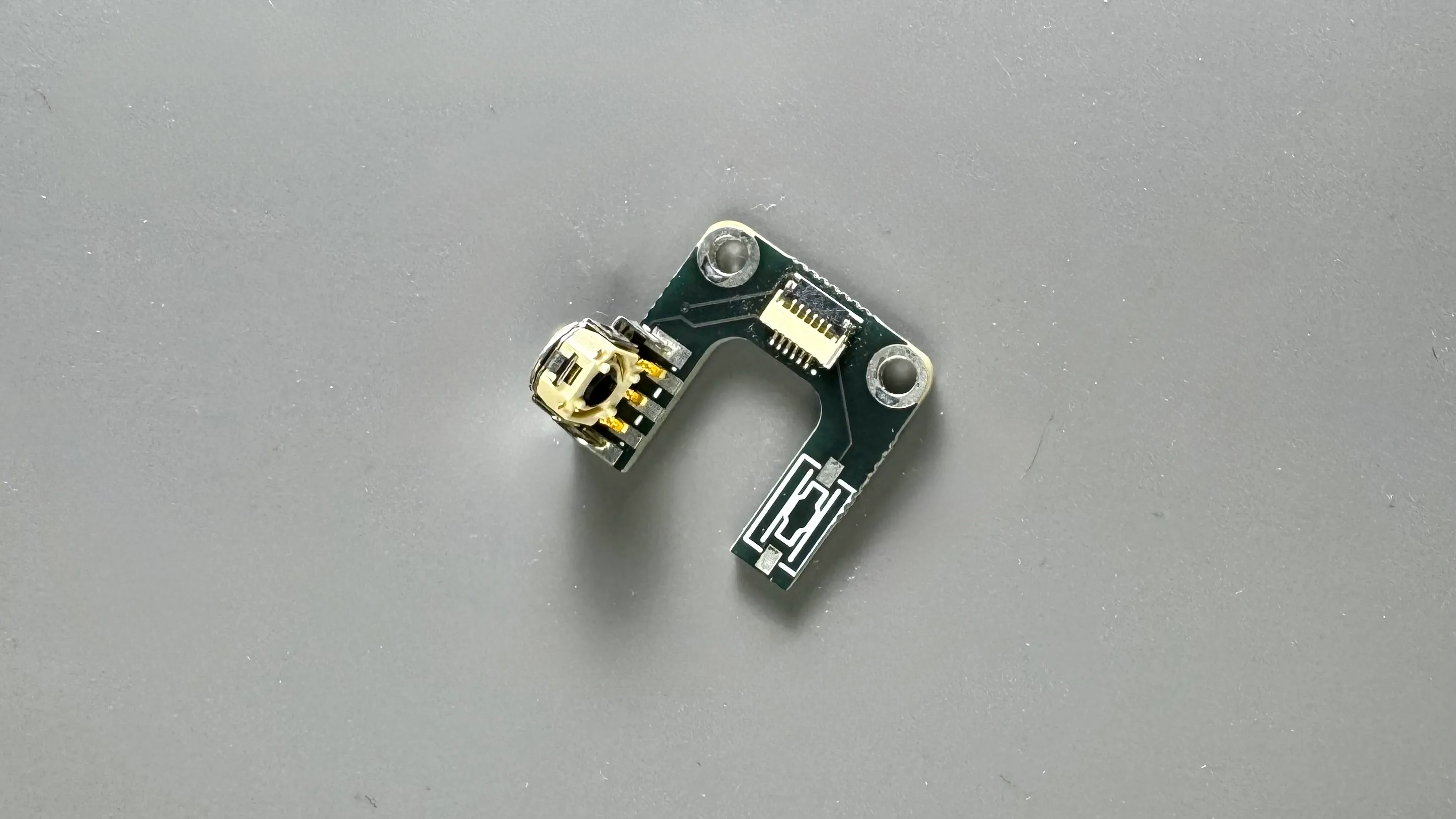

1. エンコーダーを画像の様に配置してください。(テープ等で固定した方がやりやすいです)

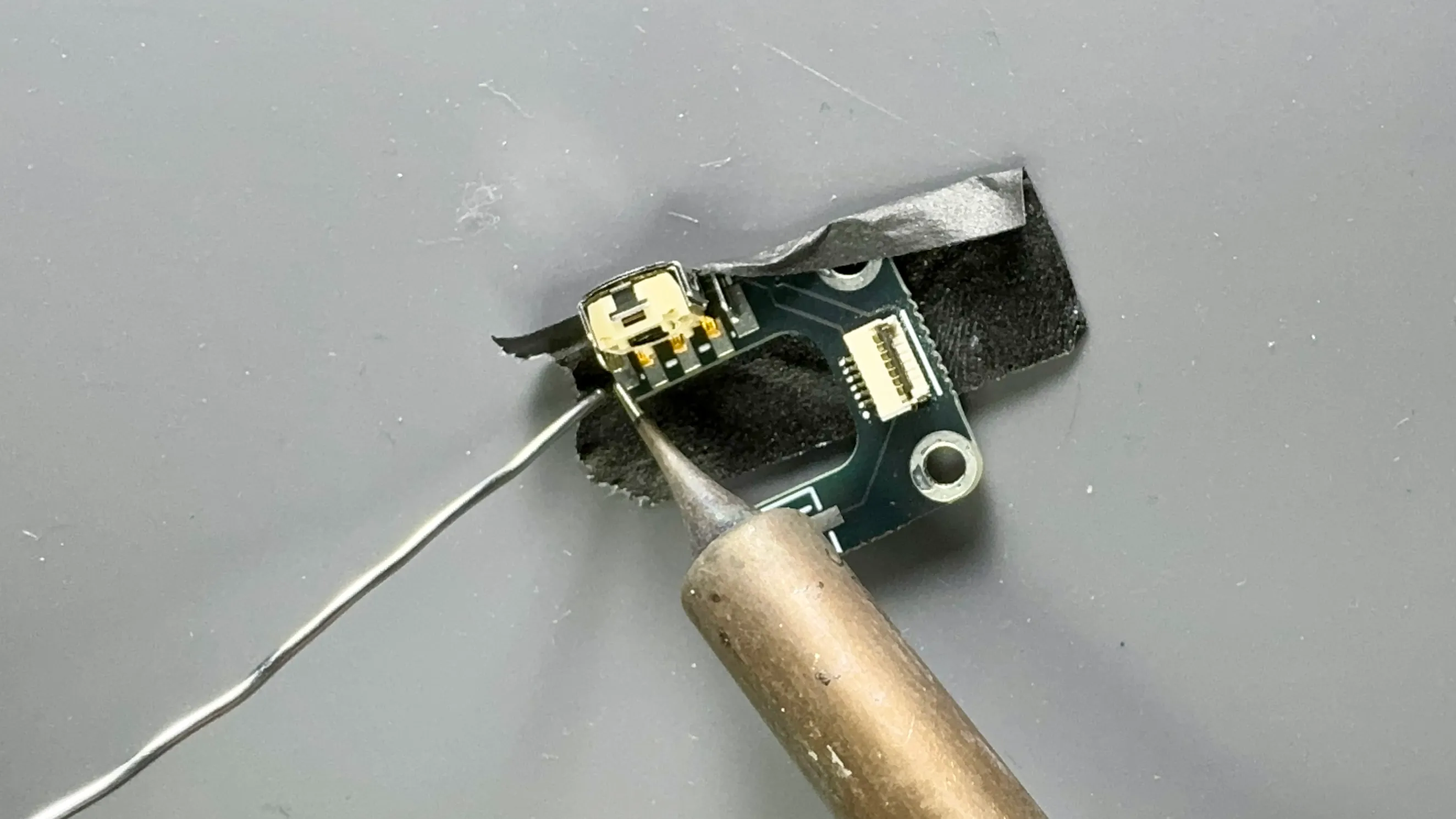

2. 両端のはんだ付けを行なってください。


3. 端子のはんだ付けを行なってください。

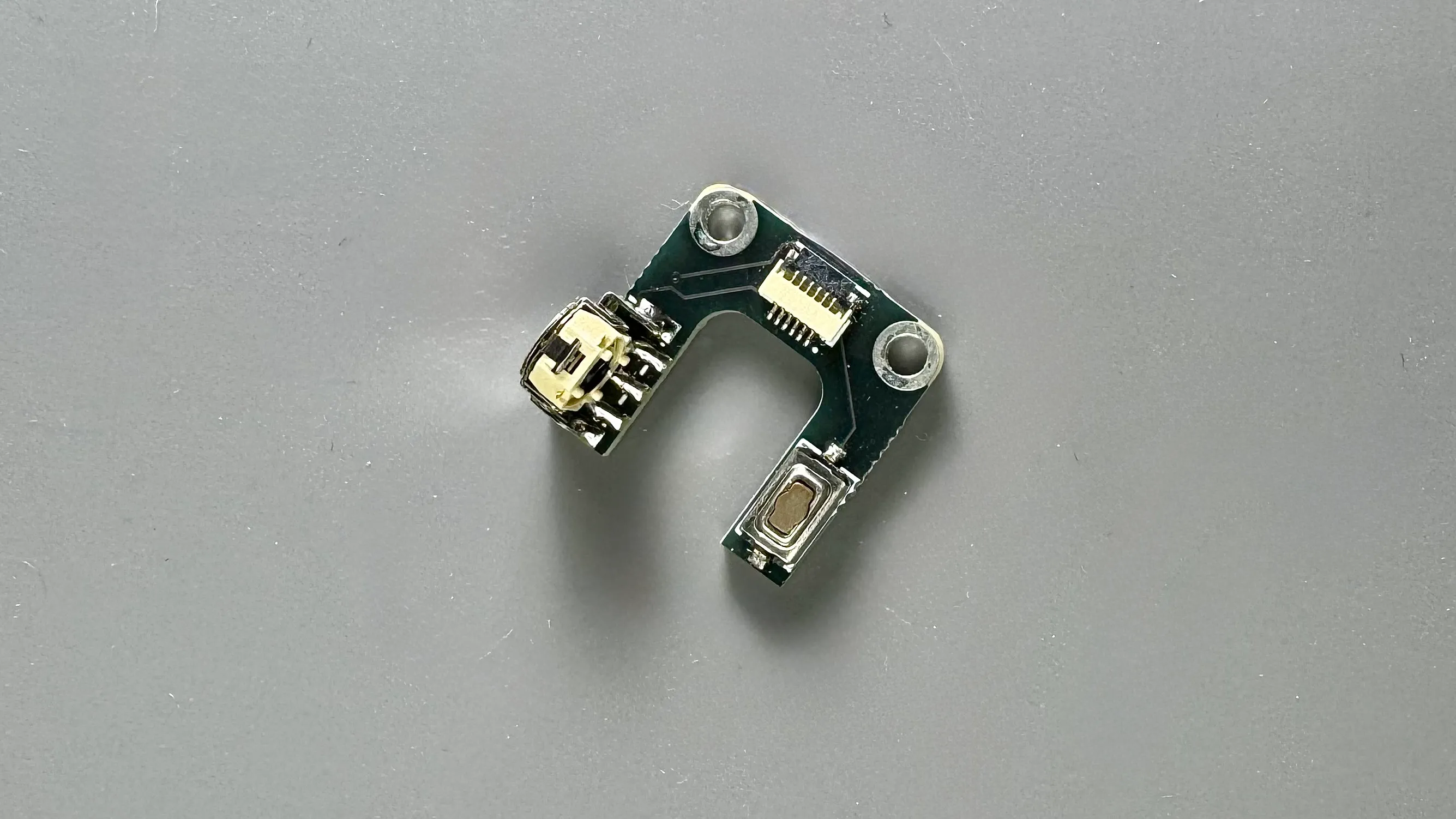

4. スイッチの両端をはんだ付けしてください。


エンコーダーが垂直に取り付けられているか確認

垂直に取り付けられていない場合（特に外側に斜めになっている場合）、ケースが変形してホイール回転時に引っかかってしまいます。

2. ボトムケースへマグネット取り付け

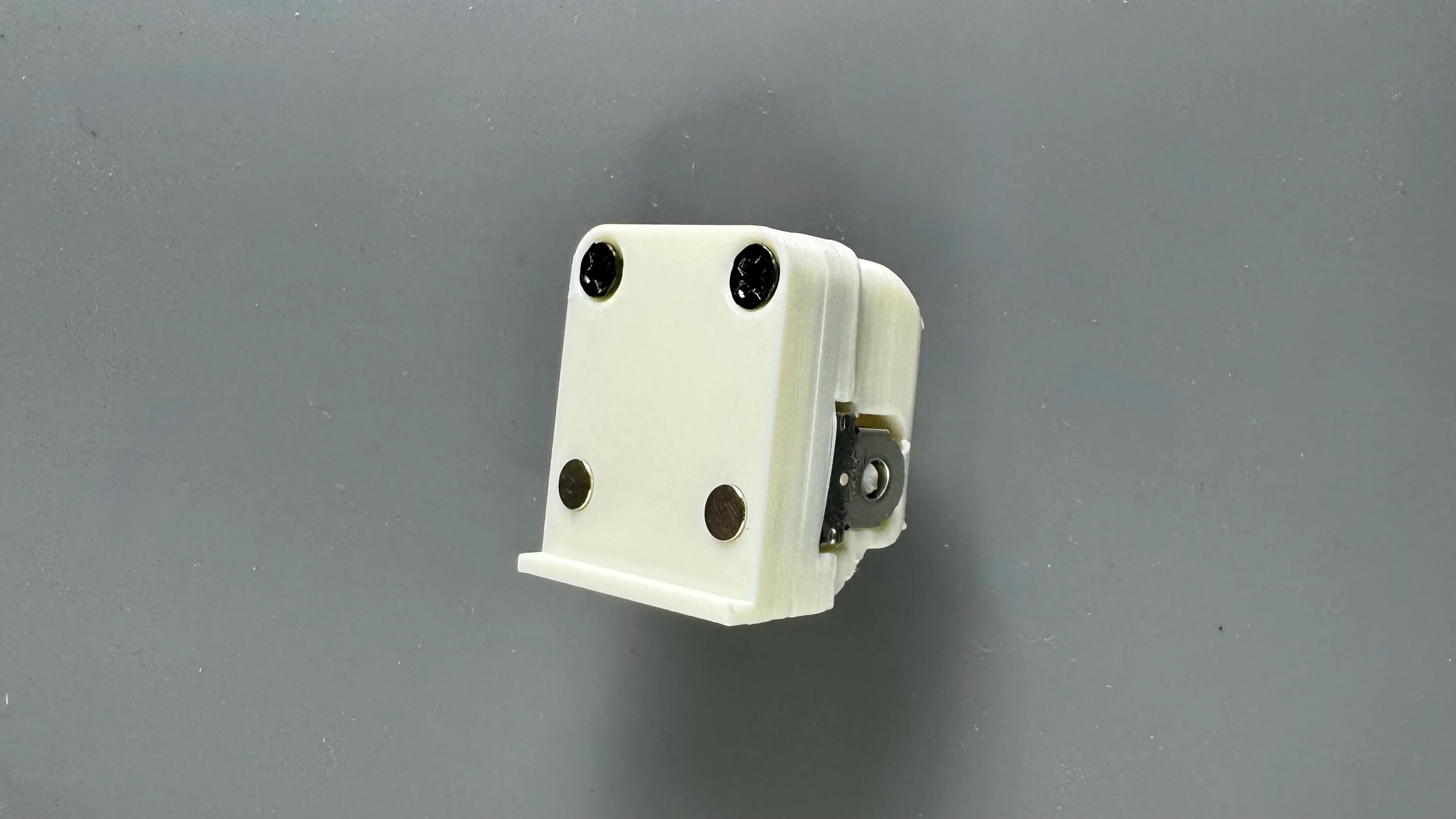

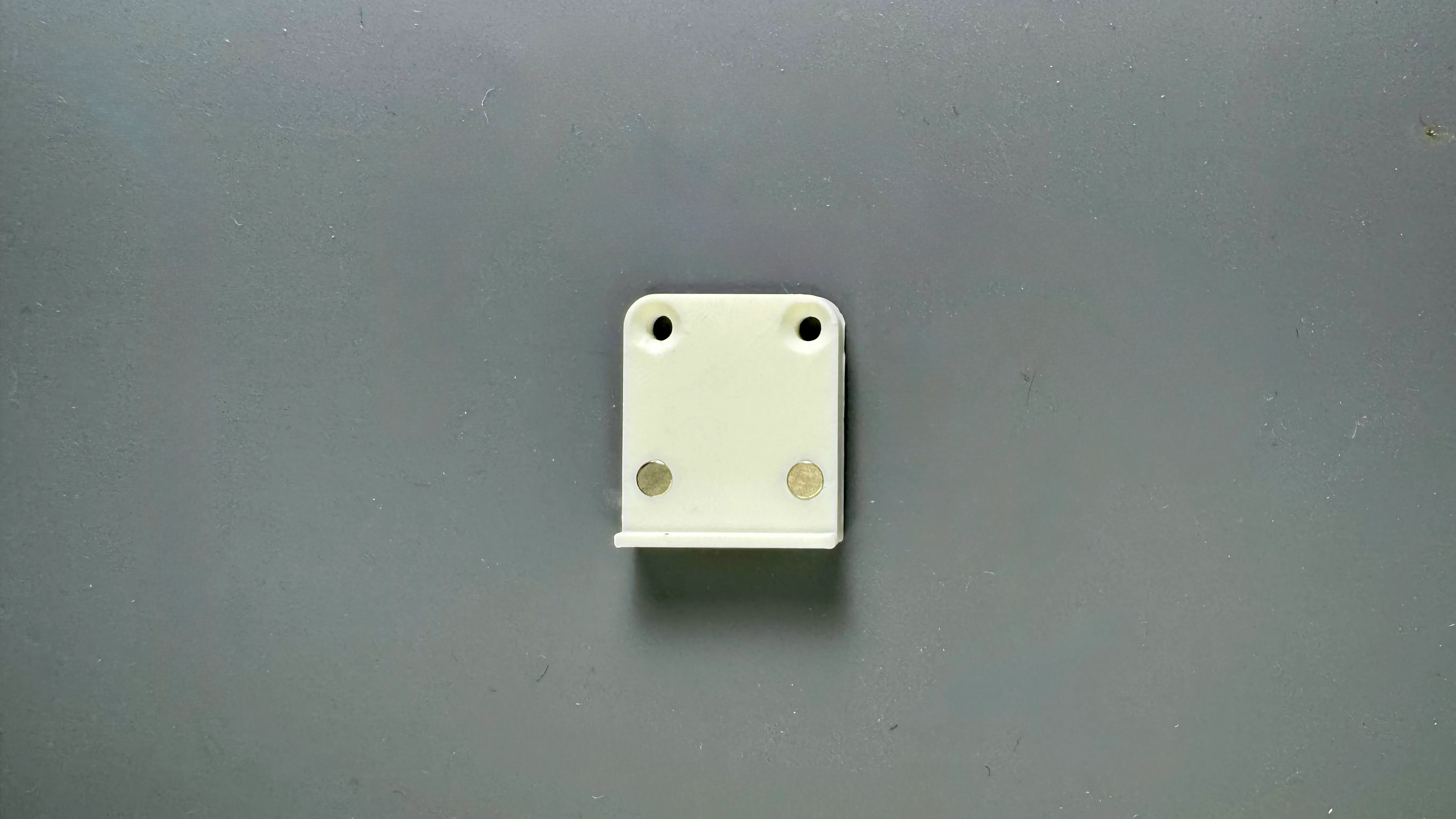

1. 底面(手前側)2カ所へマグネットを取り付けてください。

   本体のマグネットの極性に合わせる必要があります



3. ケース組み立て

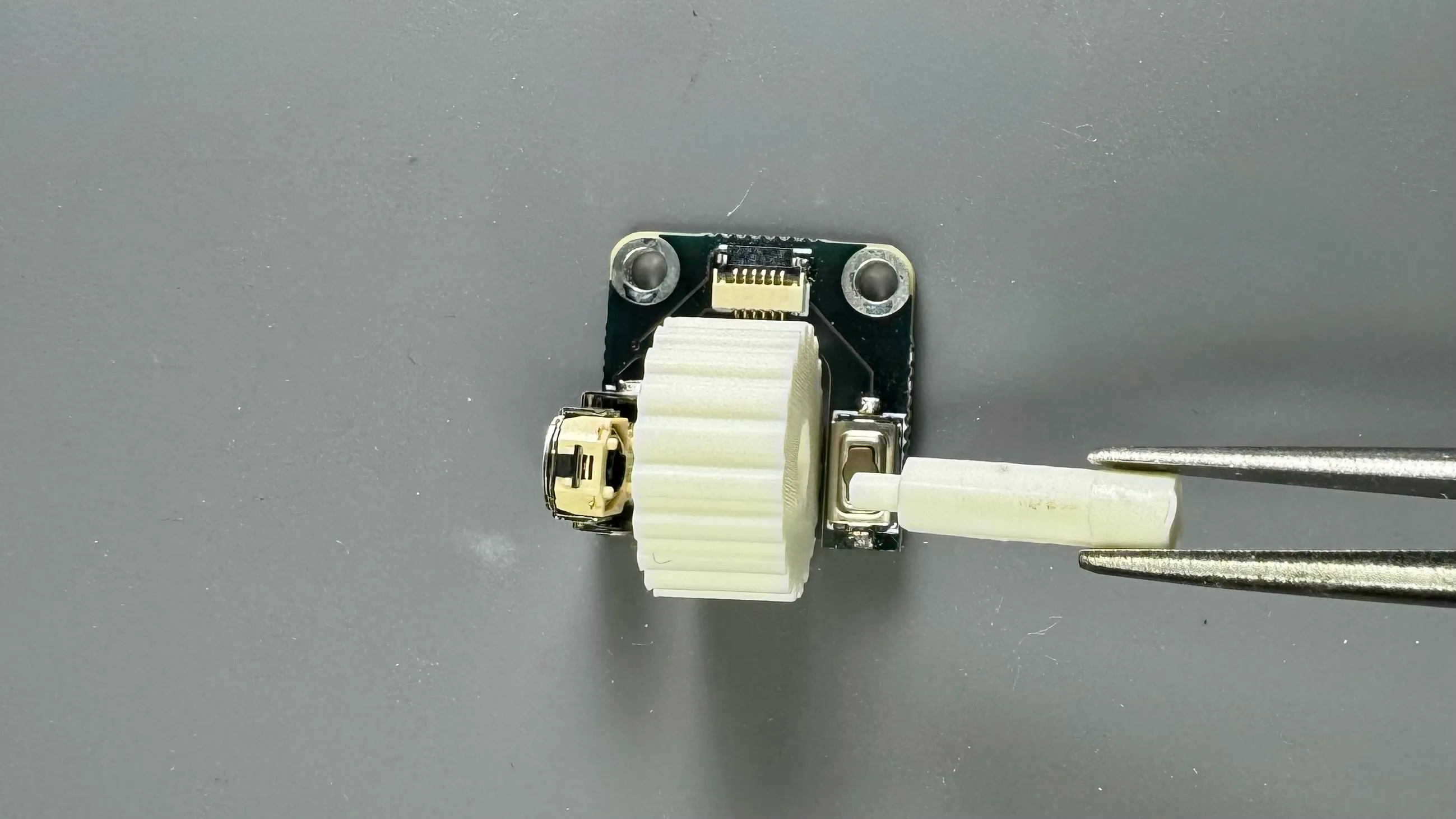

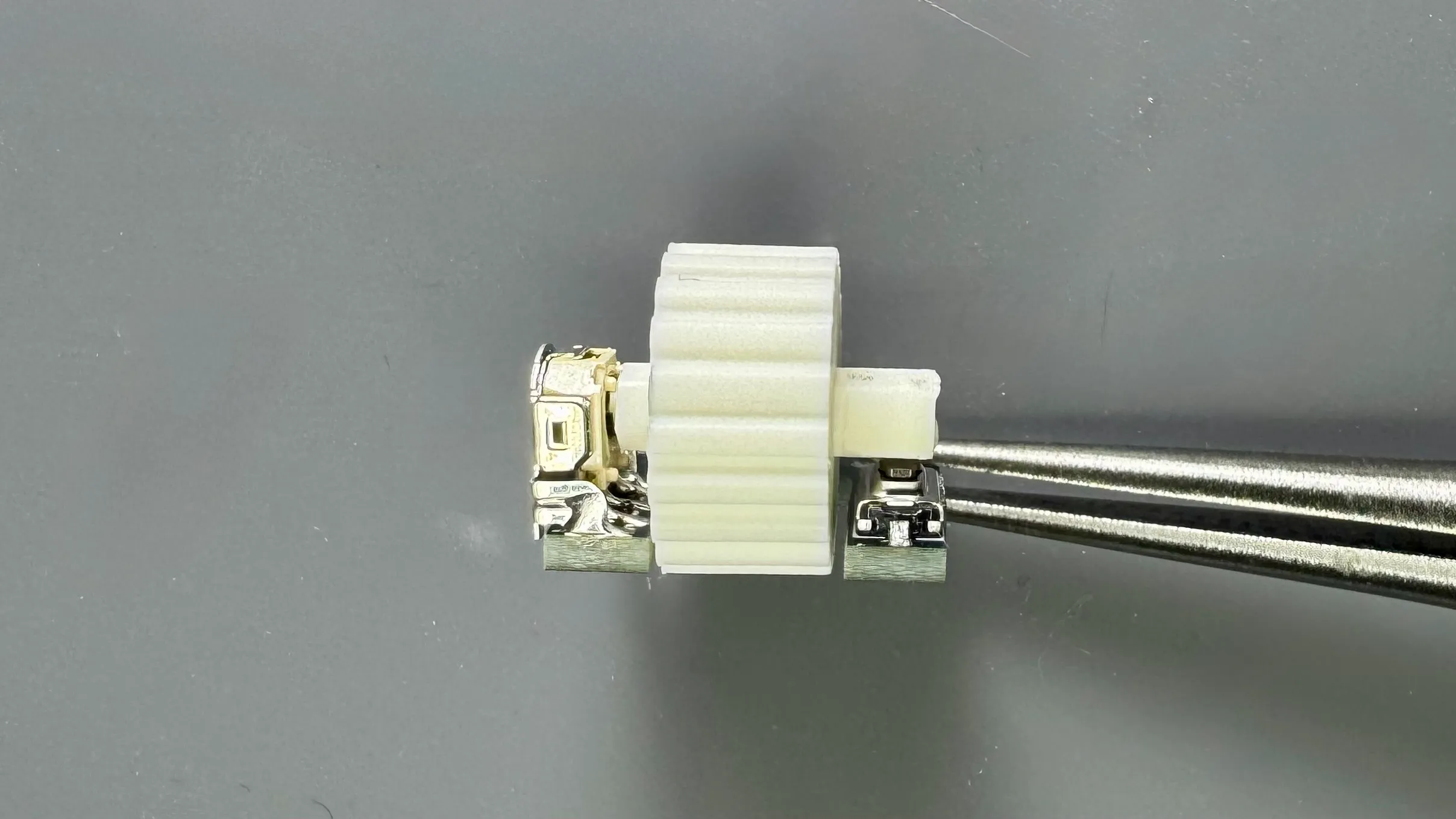

1. ホイールを置き、スイッチ側からホイールの穴をステムで通し、ステムの先端をロータリーエンコーダに差し込んでください。

   ステムは折れやすいので慎重に！

   ステムの先端とエンコーダーの穴は六角形になっています。
   少しずつ回し、抵抗なく入る位置になったら差し込んでください。

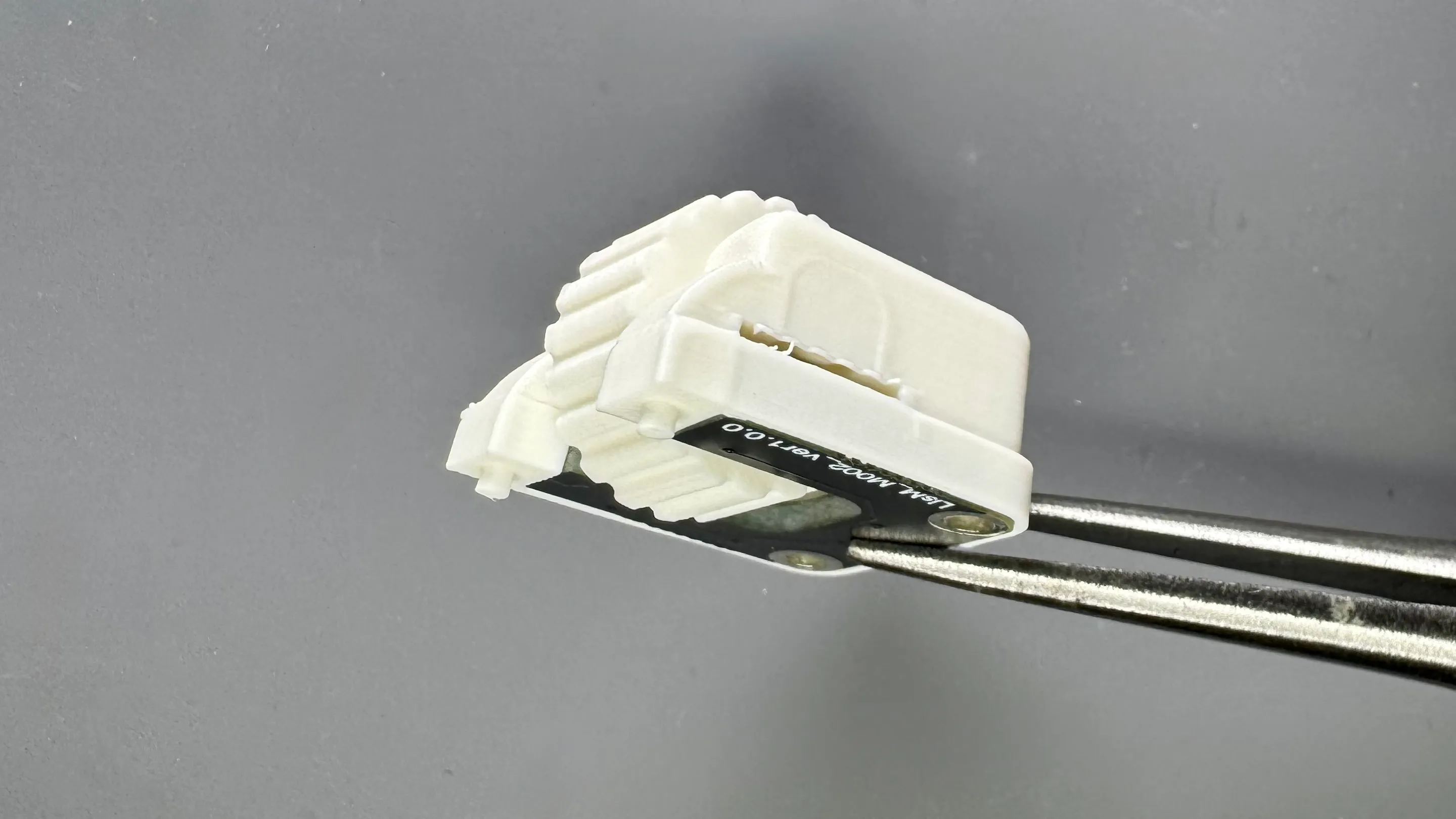

2. 上からトップケースを被せてください。


3. ボトムケースの(奥側の)ネジ穴を合わせ、M2ネジで固定して完成です。(締め過ぎ注意)

---

本体への取り付け

組み立てたモジュールは、モジュール付け替えの手順を参考に本体に取り付けてください。
