ビルドガイド
自作キーボードLisMのビルドガイドです。
購入時に組み立てオプションがない・選択しなかった場合はご自身での組み立てが必要です。
本ドキュメントを参照し、組み立ててください。
組み立て前の確認
Section titled “組み立て前の確認”モジュールの固定方式
Section titled “モジュールの固定方式”2026年10月1日販売分から、本体とモジュールの固定をはめ込み式に変更しました。
本体固定用のマグネットは不要です。
取り付け・取り外しは、モジュール付け替えの手順をご覧ください。
組み立ての基本作業
Section titled “組み立ての基本作業”適宜フラックスや予備はんだを使用してください。
FFCコネクタの取り扱い

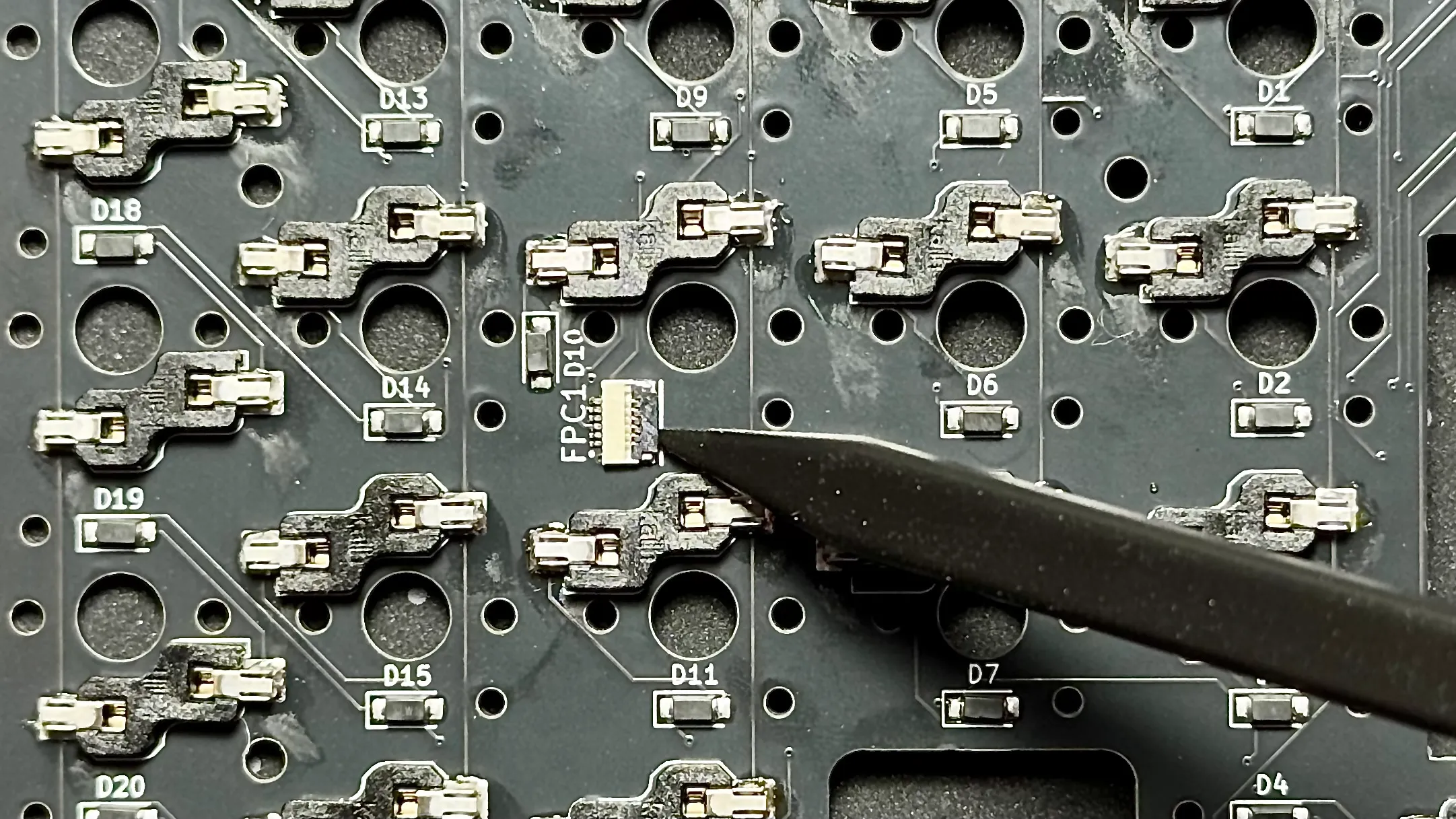

Section titled “FFCコネクタの取り扱い”FFCコネクタのアクチュエータは壊れやすいため、同梱のスパッジャーで慎重に開閉してください。

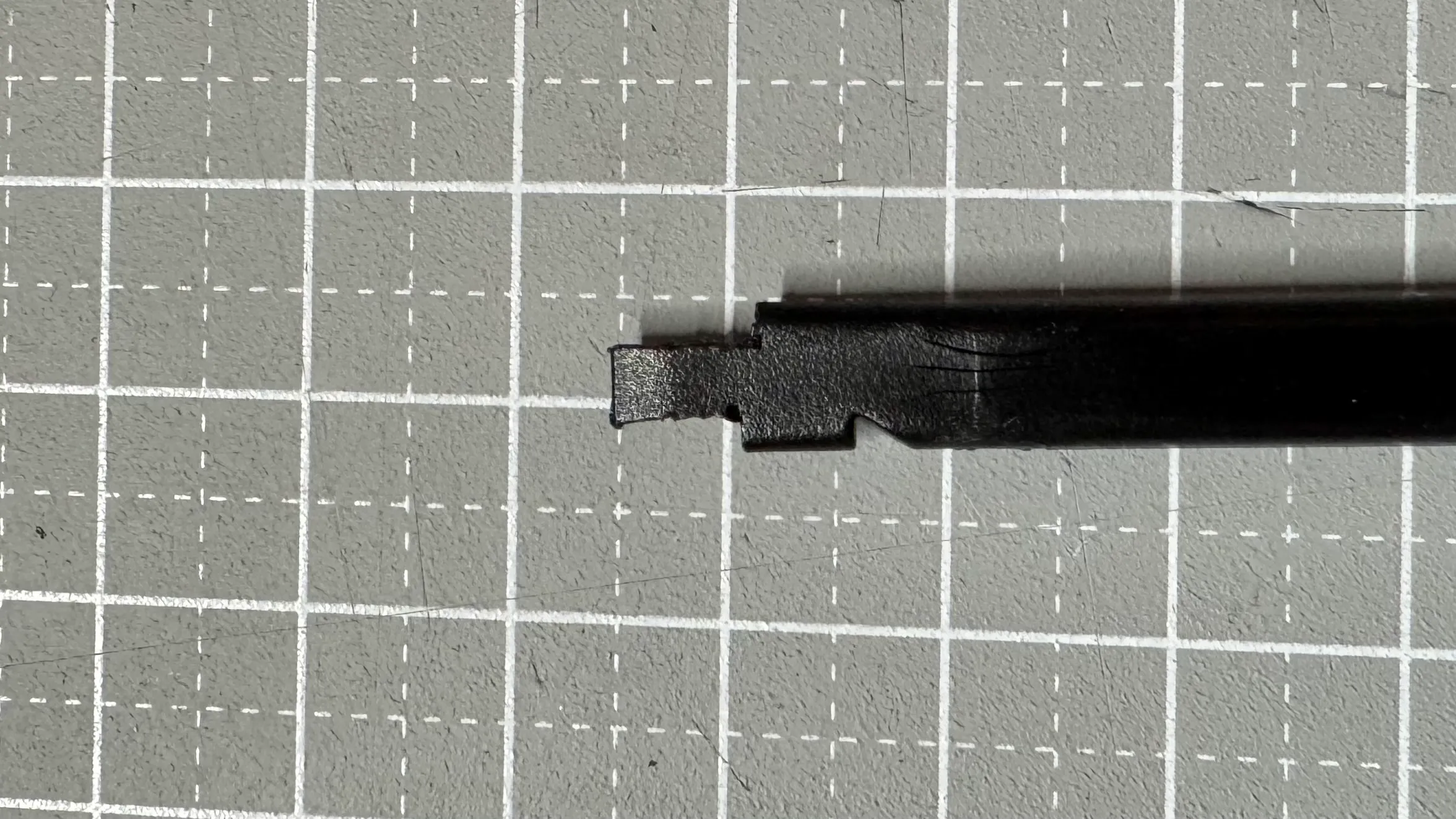

スパッジャーは、ニッパー等で画像のように加工すると、各モジュールのアクチュエータを開閉しやすくなります。
マグネットの取り付け

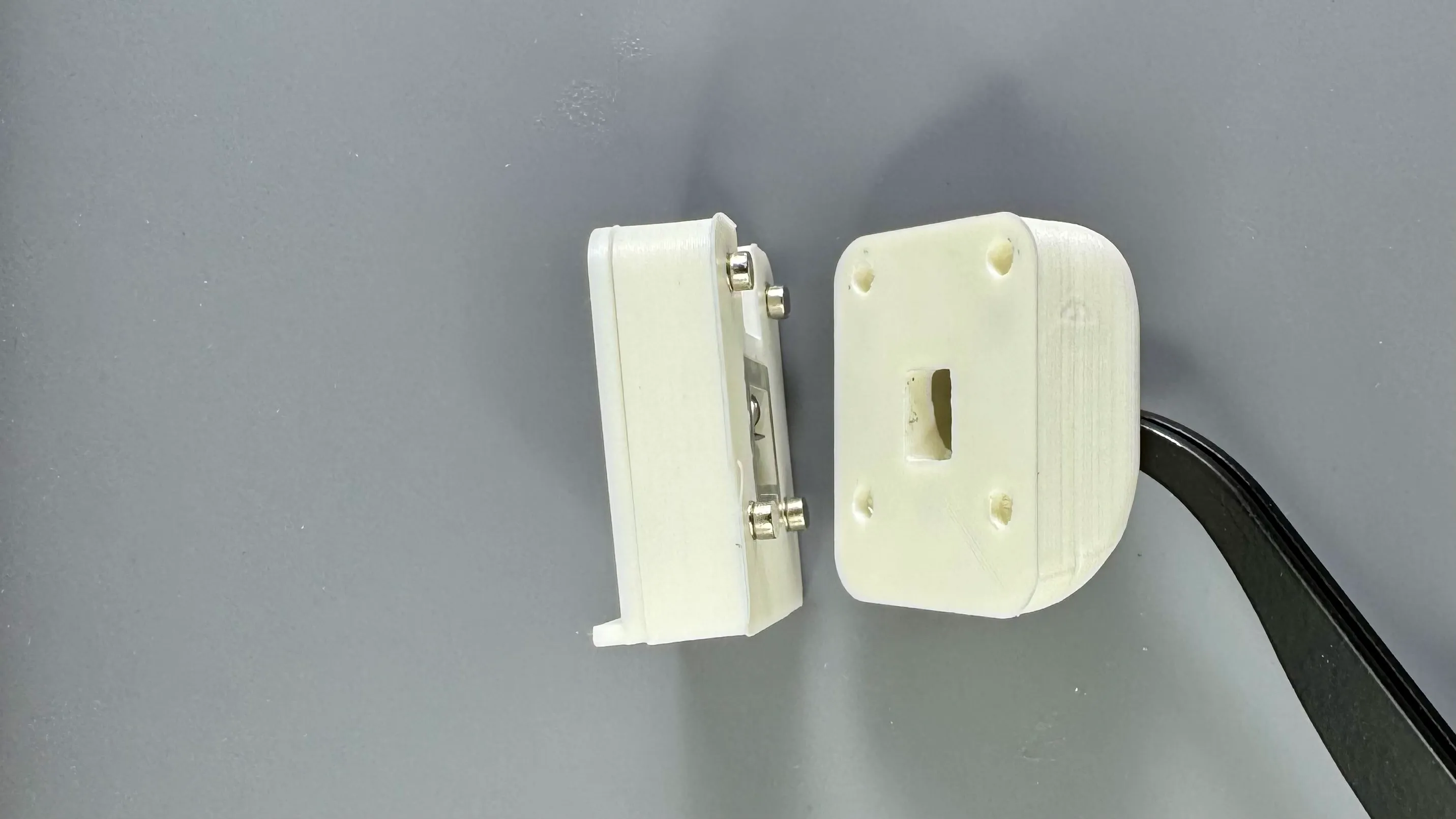

Section titled “マグネットの取り付け”マグネットを使用する箇所は、接続する相手側と引き合うように極性を確認してから固定してください。
- 接続する相手側にマグネットを付け、ケースを軽く押し当てて仮止めします。
- 机や定規などの平らな面を使い、ケースに対して垂直にまっすぐ押し込んでください。
金属製の平たい物（筆者はダイソーのステンレス定規を使用）にマグネットを付け、ケースを押し当てる方法もおすすめです。
ケースへのはめ込みで固定できますが、緩い場合は接着剤(オススメ 🔗広告)で固定してください。
