トラックボールセンサーモジュール ビルドガイド
1Uサイズのトラックボールセンサーモジュールのビルドガイドです。

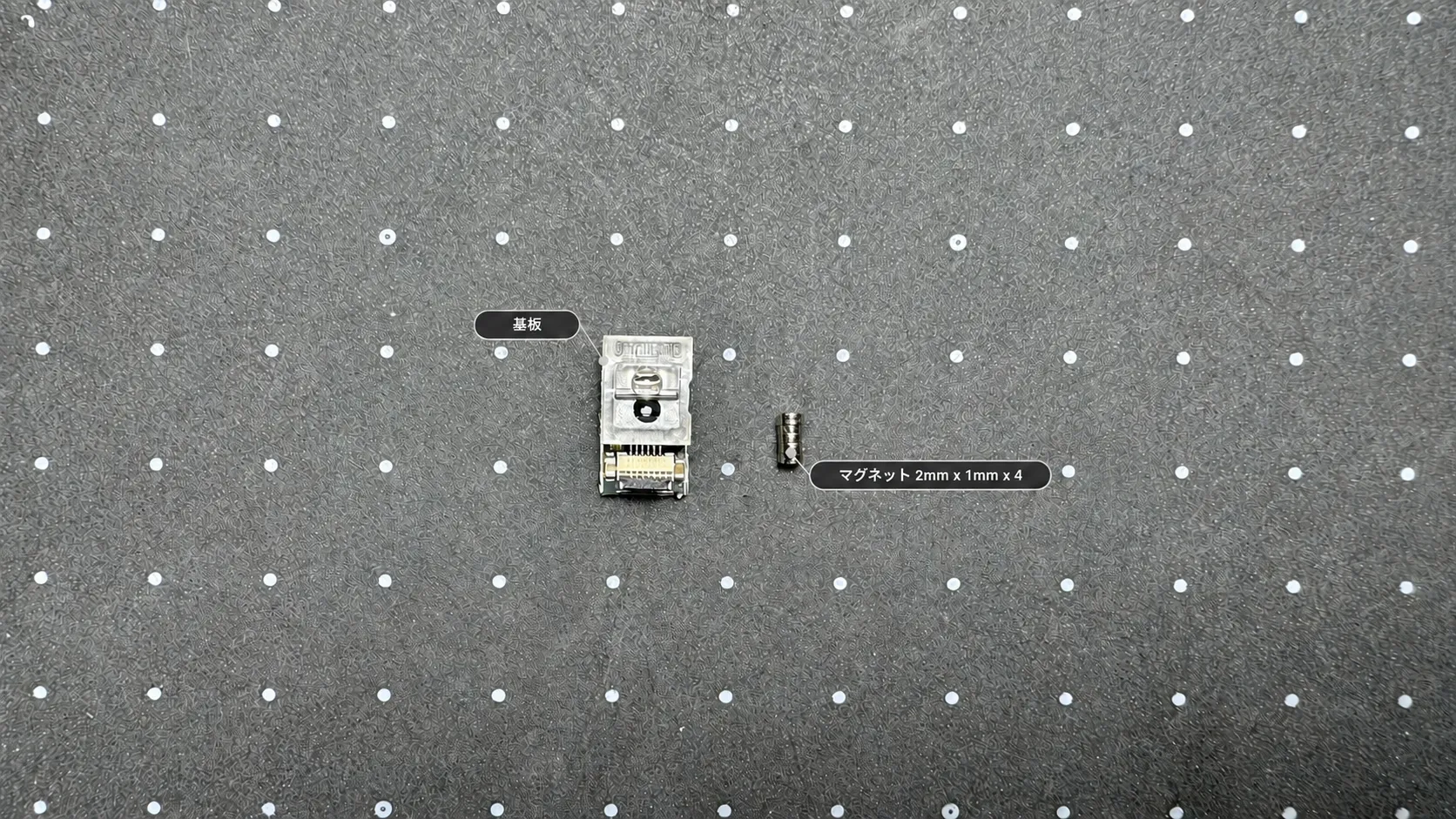

| 部品名 | 数量 | 備考 |
|---|---|---|
| 基板 | 1 | PAW3222搭載 |
| マグネット | 4 | 2mm x 1mm トラボユニット接続用 |

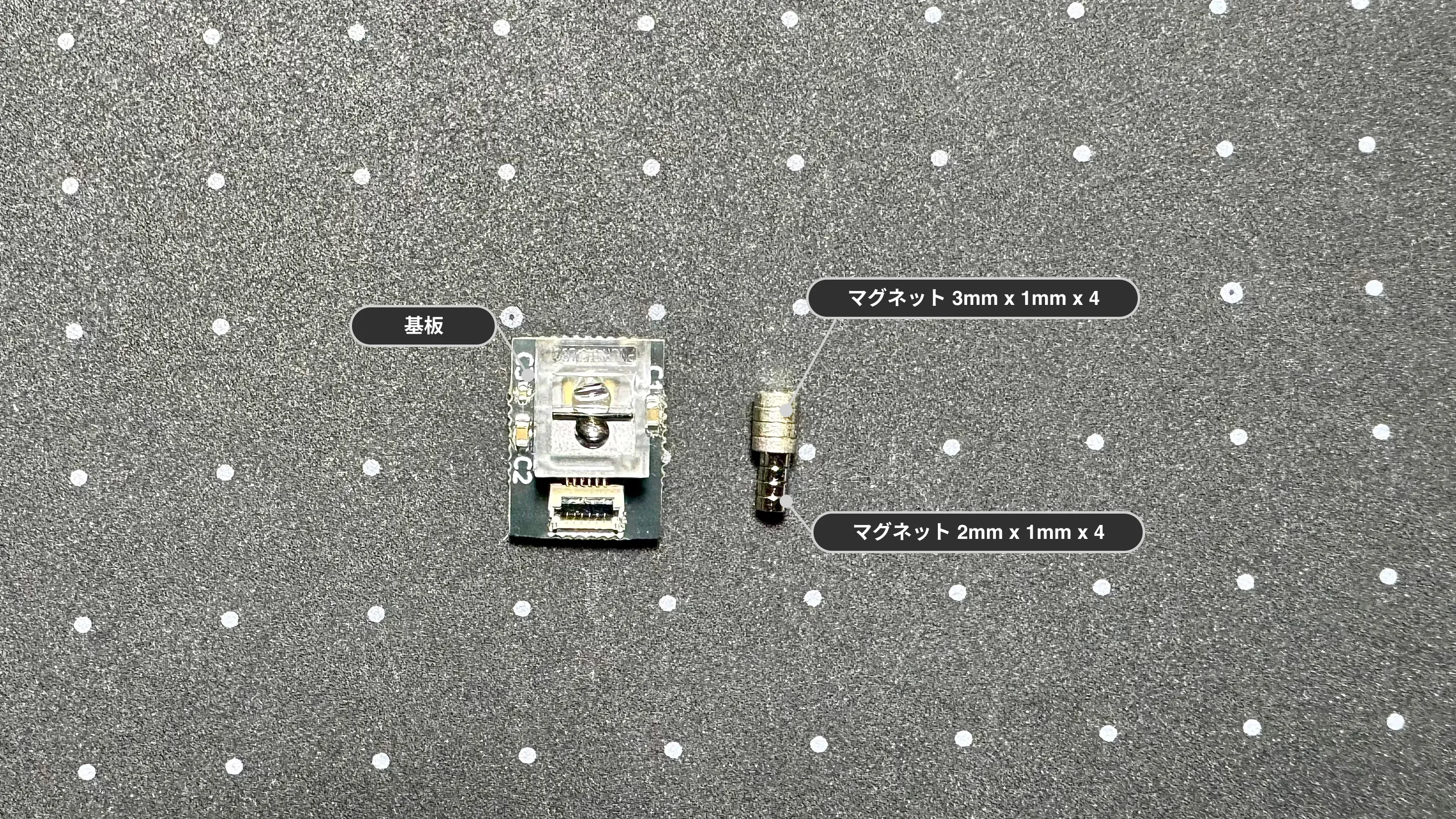

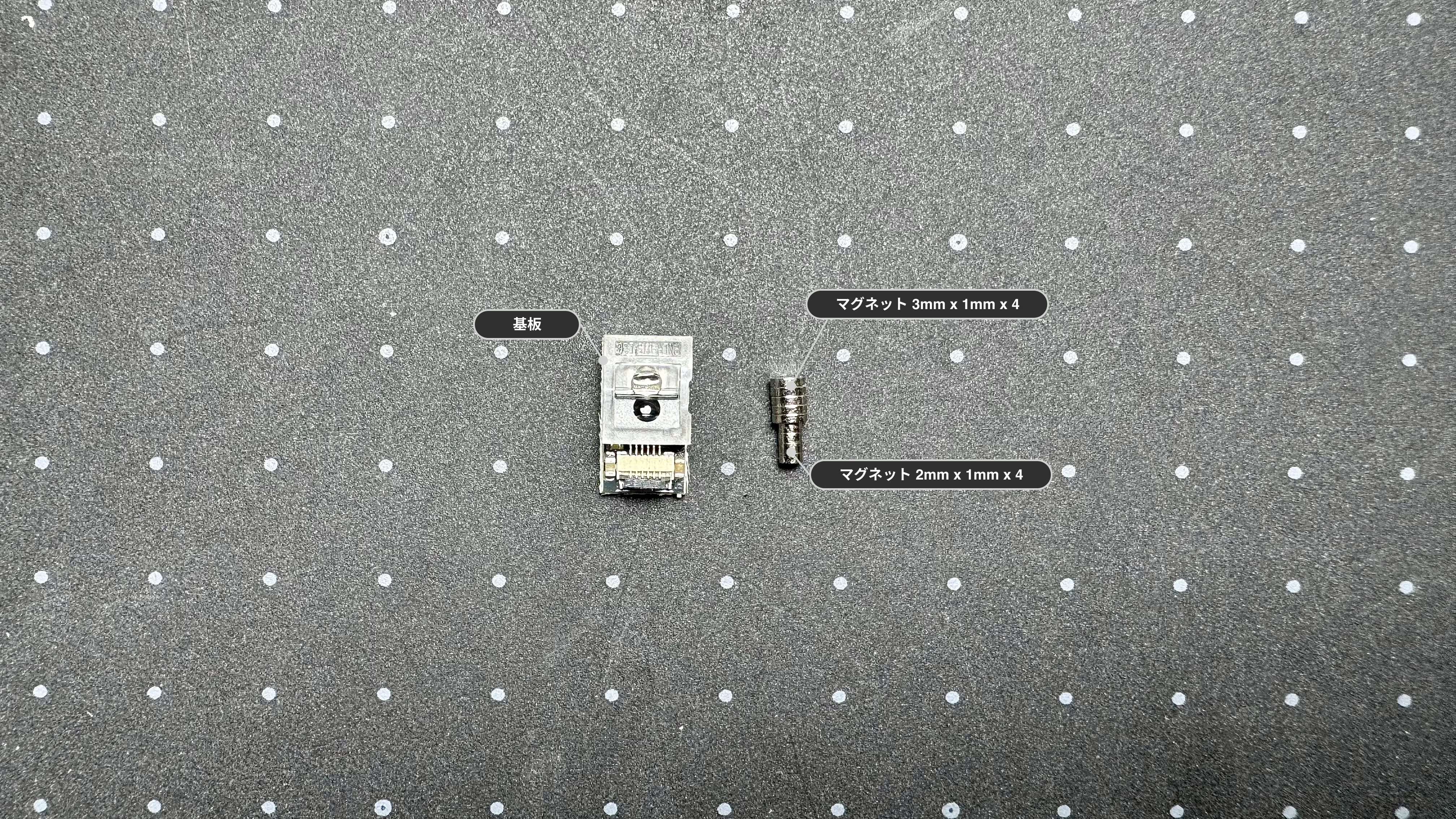

| 部品名 | 数量 | 備考 |
|---|---|---|
| 基板 | 1 | PAW3222搭載 |
| マグネット | 4 | 3mm x 1mm 本体接続用 |
| マグネット | 4 | 2mm x 1mm トラボユニット接続用 |

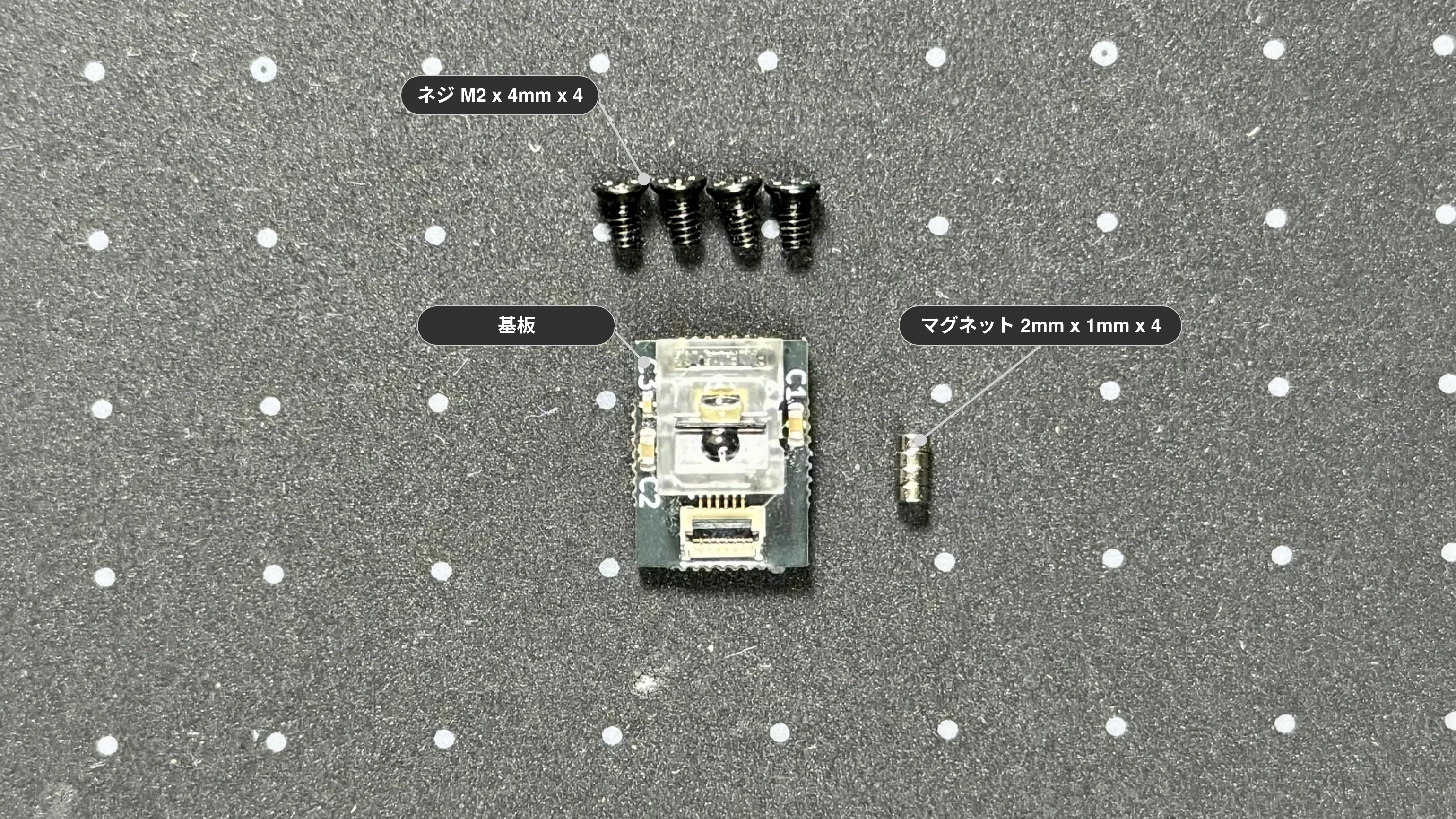

| 部品名 | 数量 | 備考 |
|---|---|---|
| 基板 | 1 | PAW3222搭載 |
| ネジ | 4 | M2 x 4mm |
| マグネット | 4 | 2mm x 1mm |

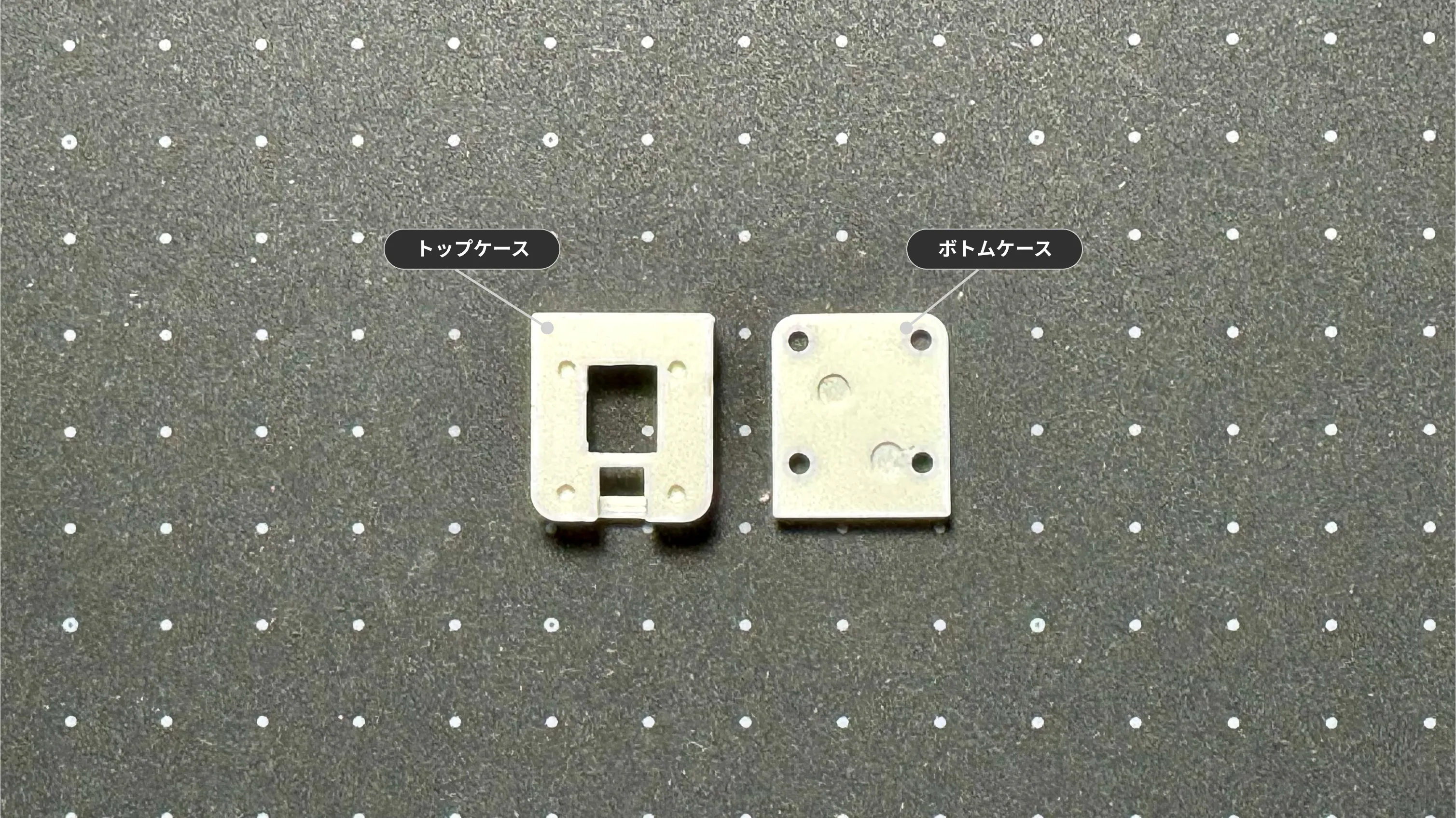

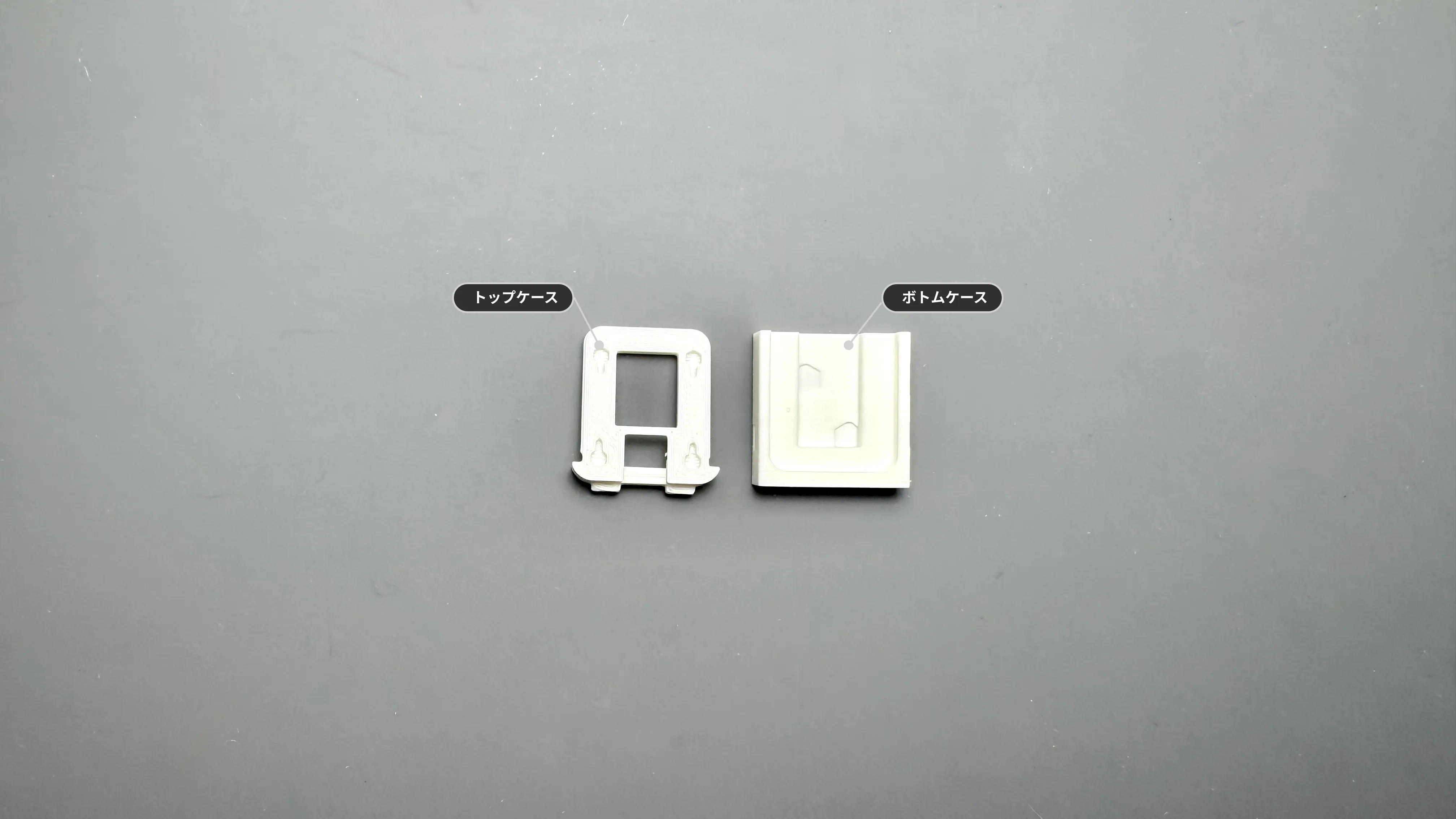

| 部品名 | モデル名 | 備考 |
|---|---|---|
| トップケース | TopPart | |
| ボトムケース | BottomPart |

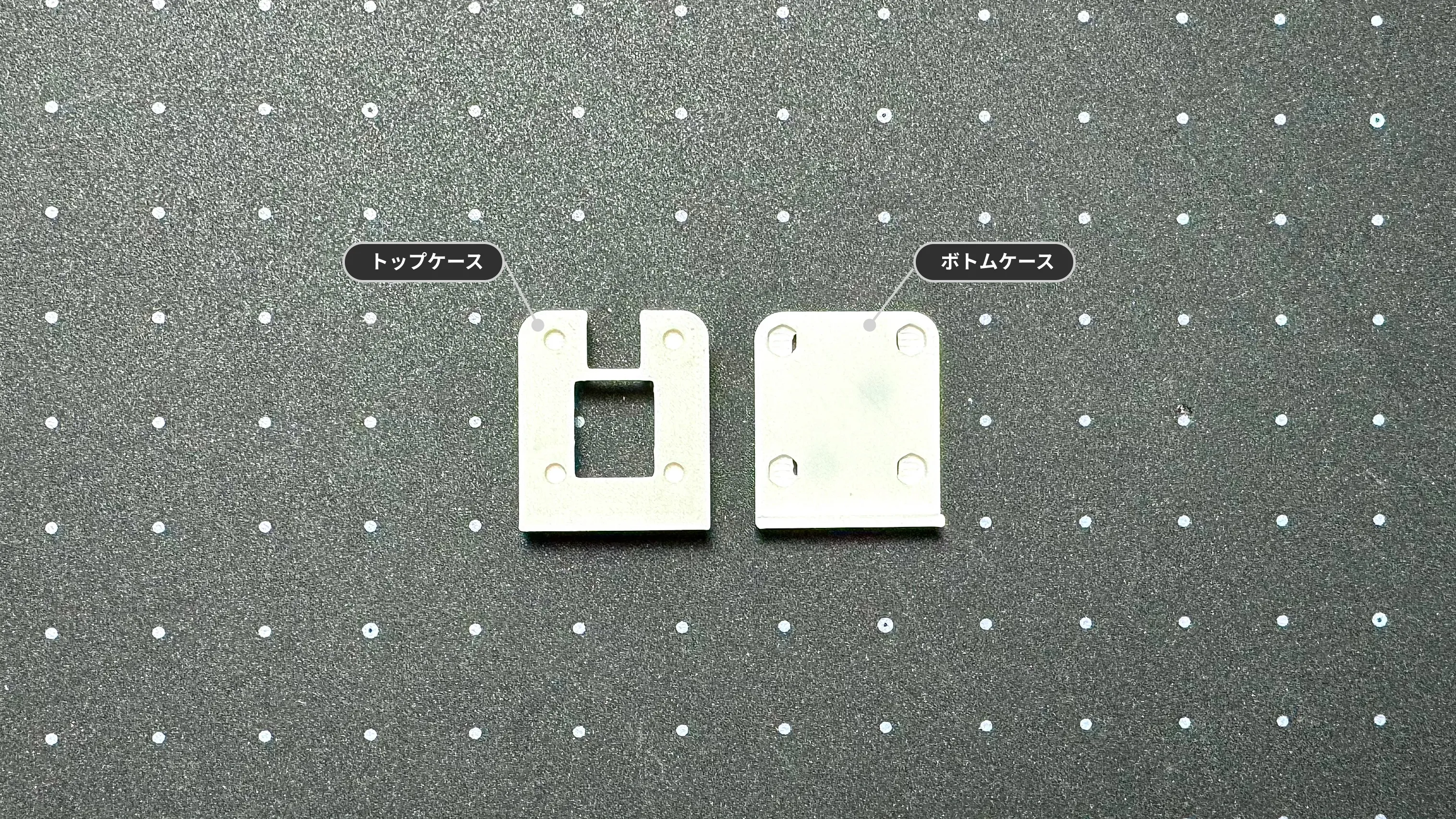

| 部品名 | モデル名 | 備考 |
|---|---|---|
| トップケース | TopPart | |
| ボトムケース | BottomPart |
| 部品名 | モデル名 | 備考 |
|---|---|---|
| トップケース | TopPart | |
| ボトムケース | BottomPart |
別途必要なもの
Section titled “別途必要なもの”| 部品 | 数量 | 備考 |
|---|---|---|
| 任意 接着剤 | - | マグネット固定用 (オススメ 🔗広告) |
組み立て手順
Section titled “組み立て手順”1 トップケースへマグネット取り付け
Section titled “1 トップケースへマグネット取り付け”-

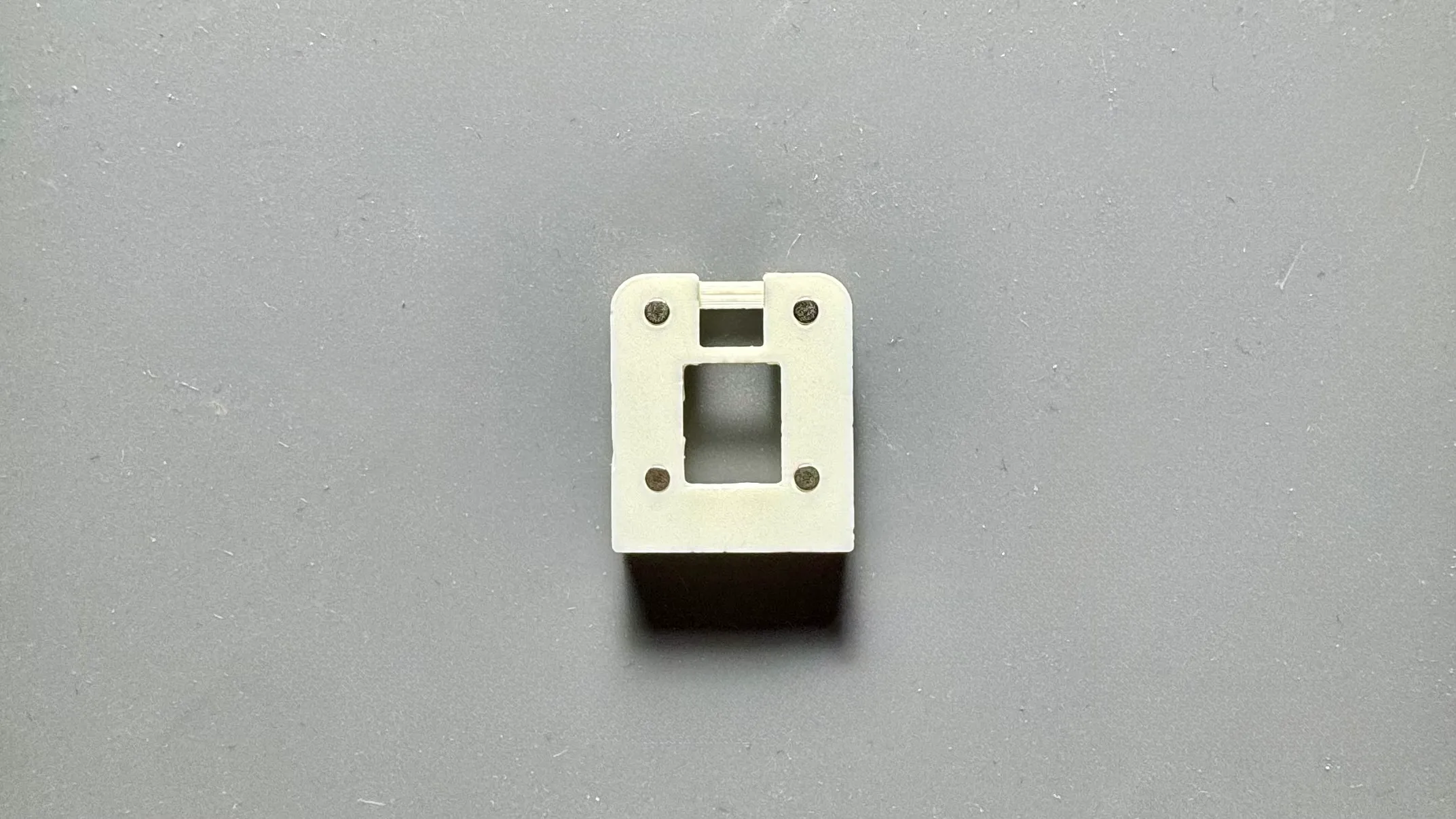

4カ所へマグネット(φ2mm)を取り付けてください。
2 ケース組み立て
Section titled “2 ケース組み立て”-

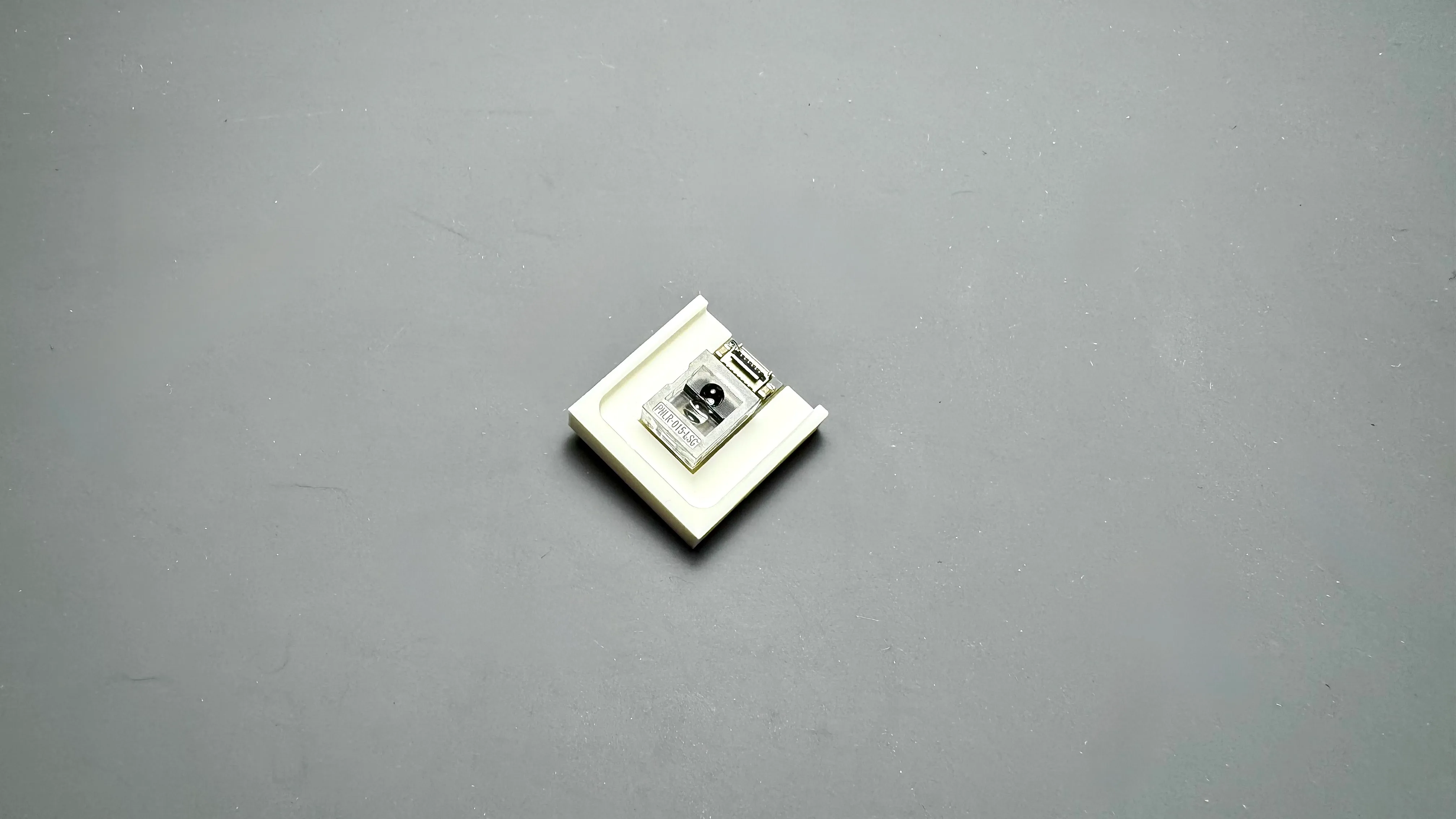

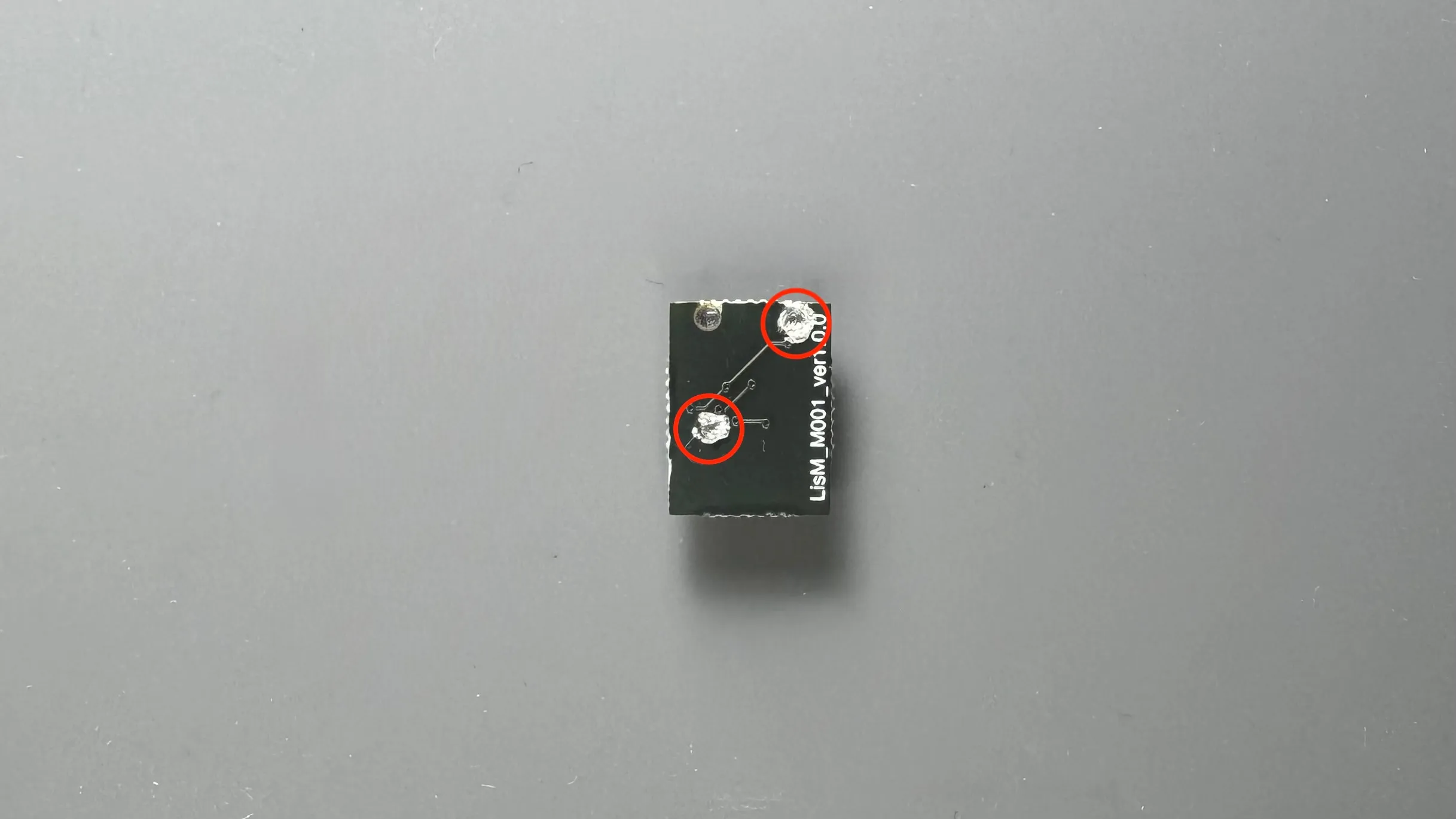

FFCコネクタの位置を確認し、ボトムケースへ基板を入れてください。
-

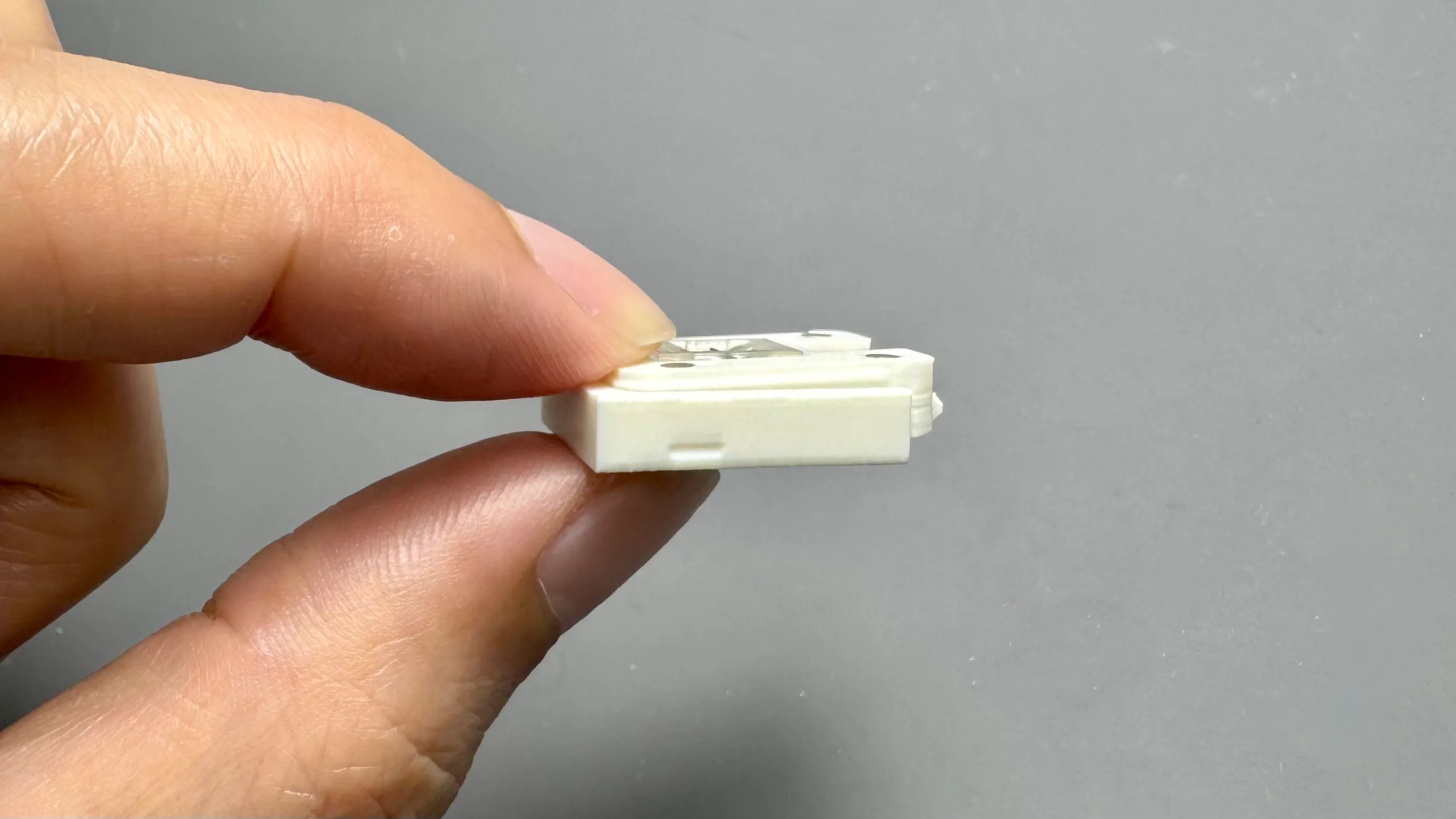

トップケースとボトムケースを合わせて嵌めてください。

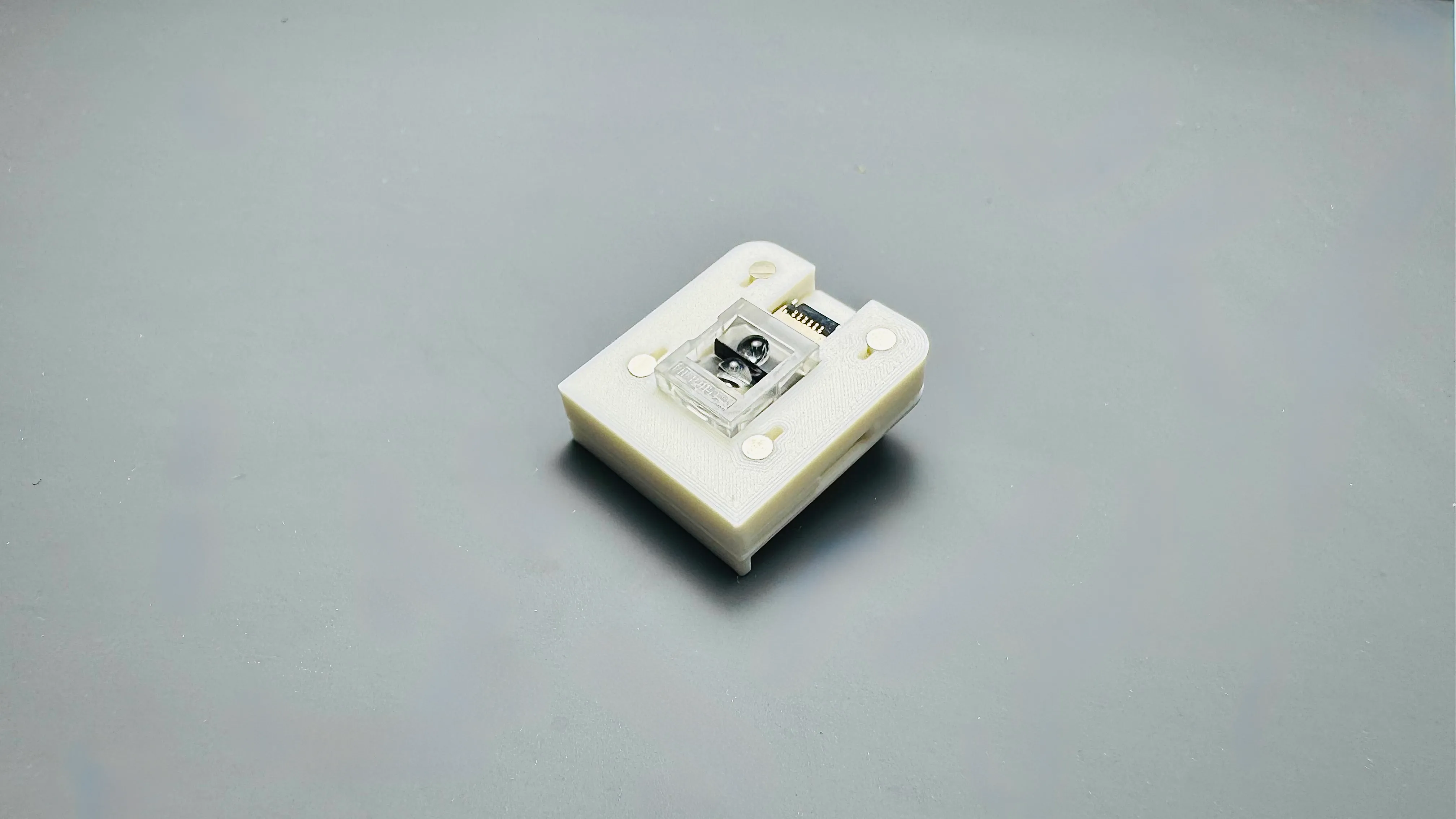

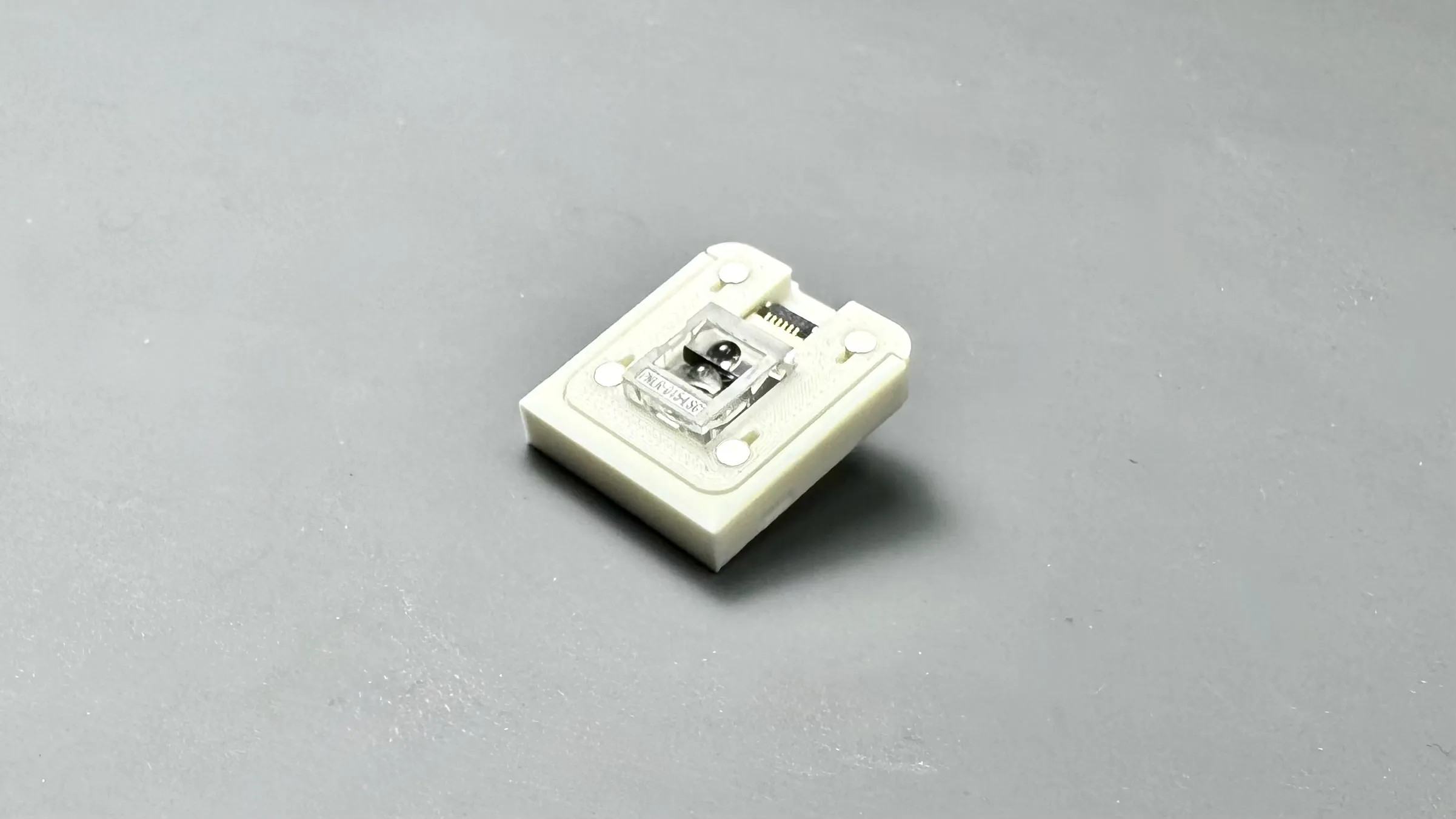

完成
-

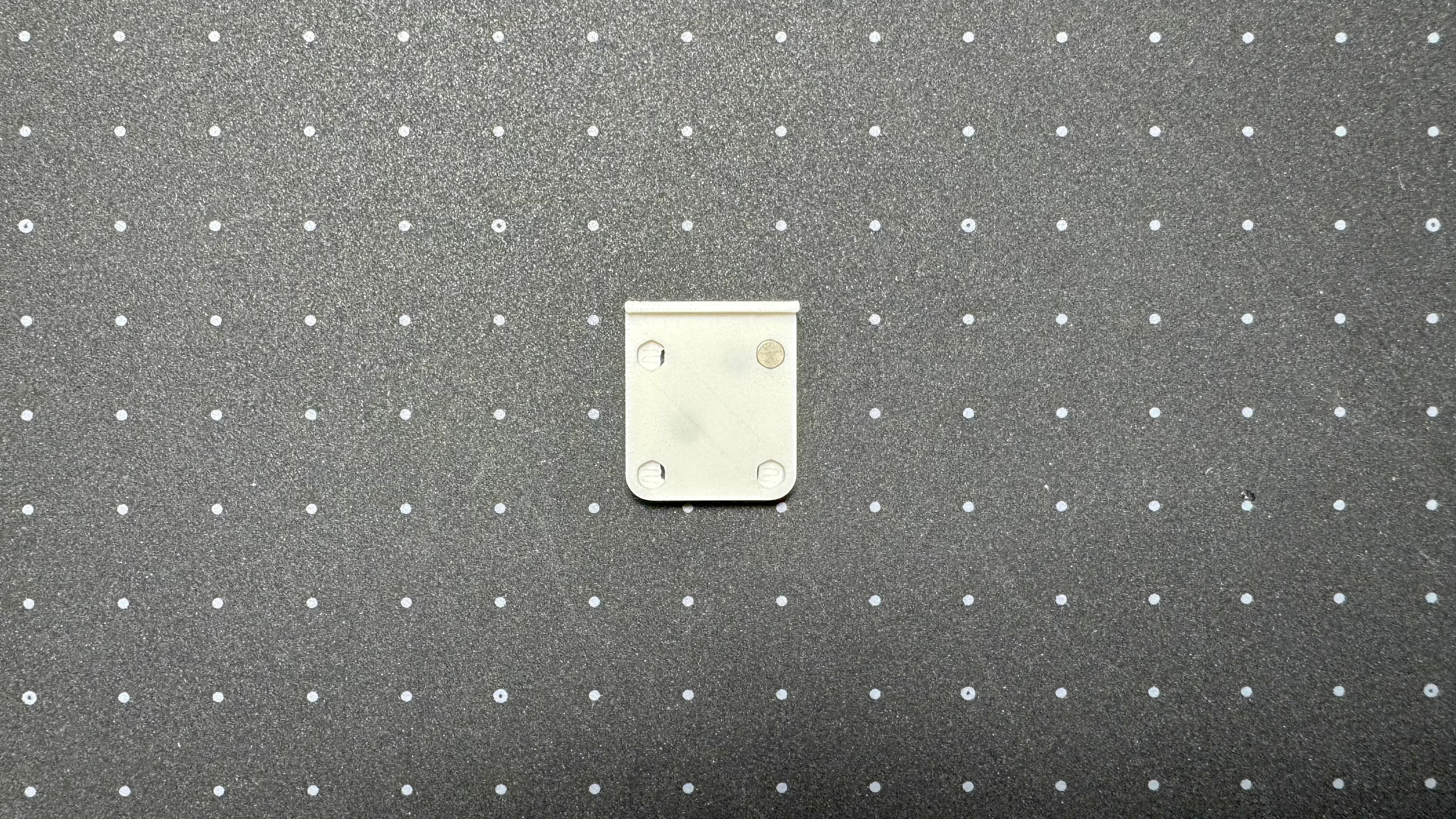

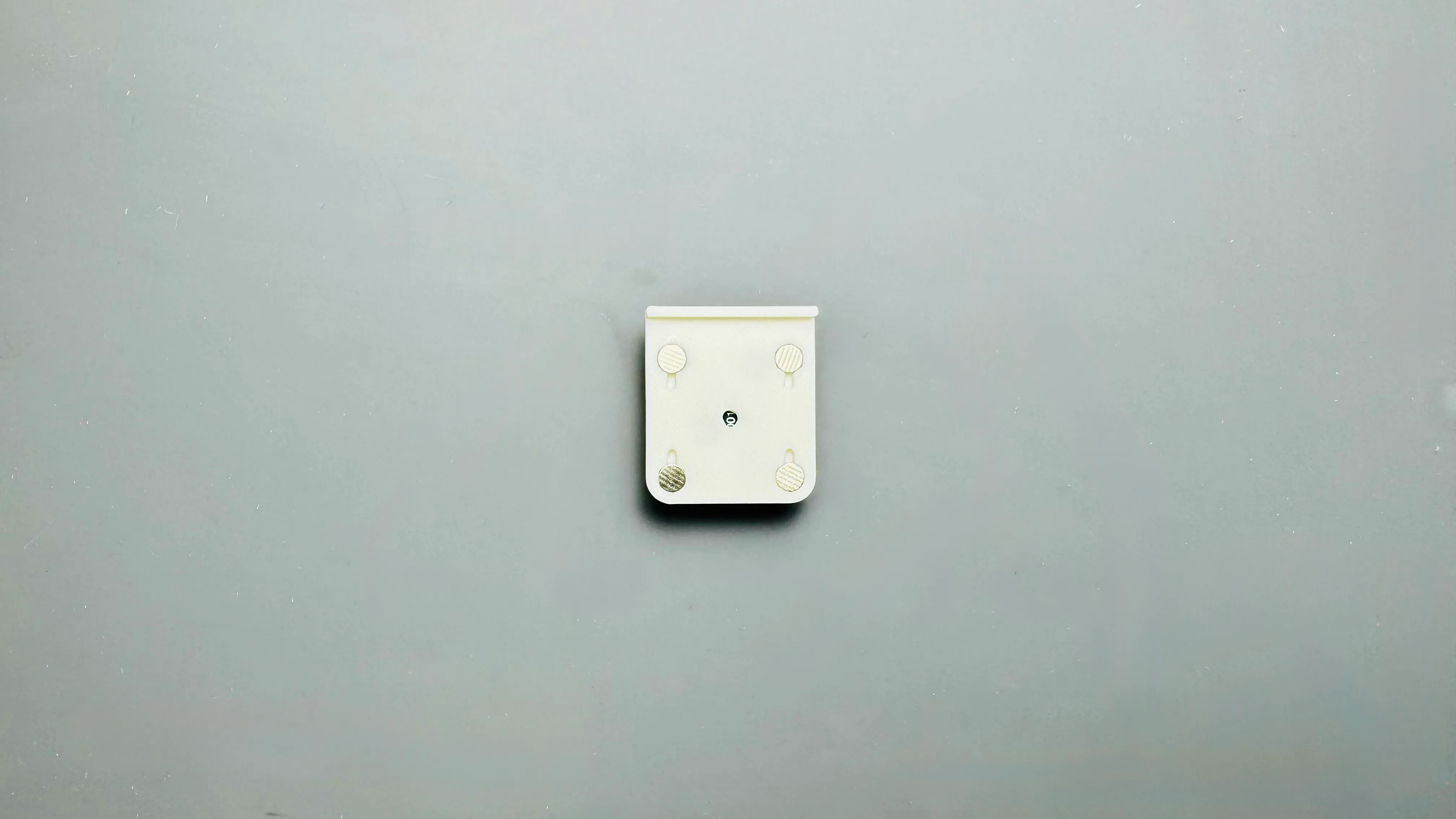

ボトムケースへマグネット(φ3mm)を取り付けてください。
-

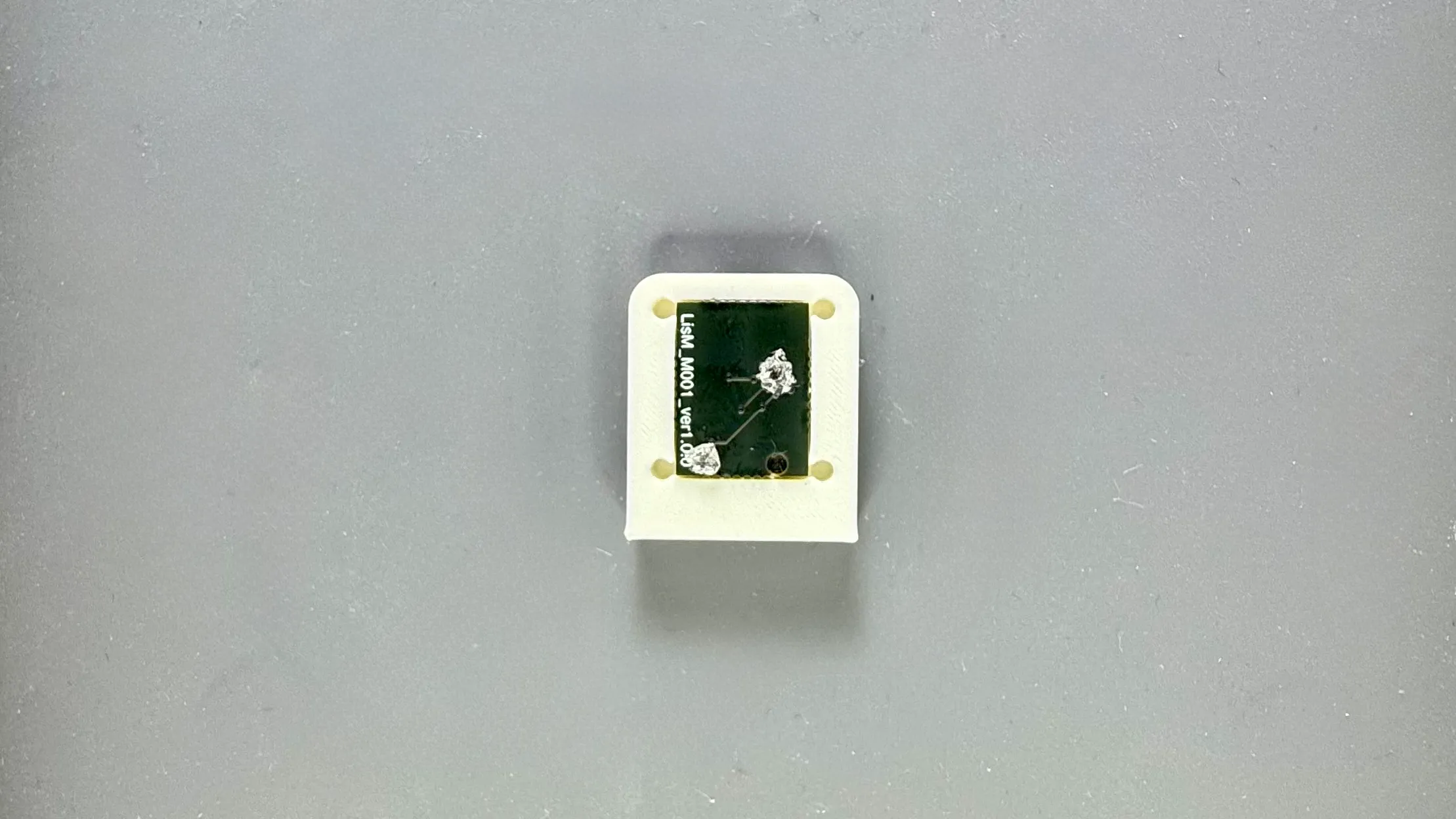

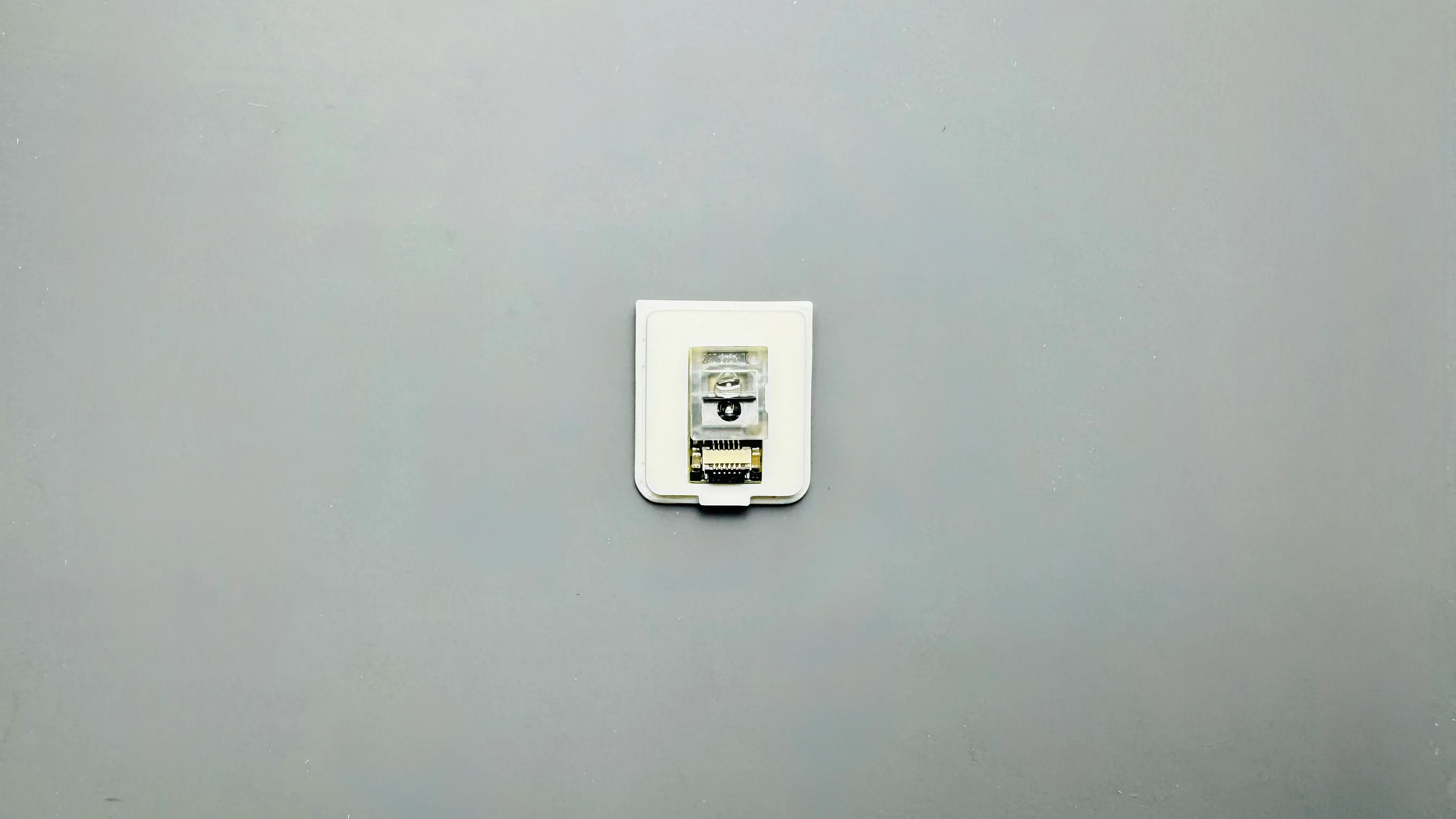

FFCコネクタの位置を確認し、ボトムケースへ基板を入れてください。
-

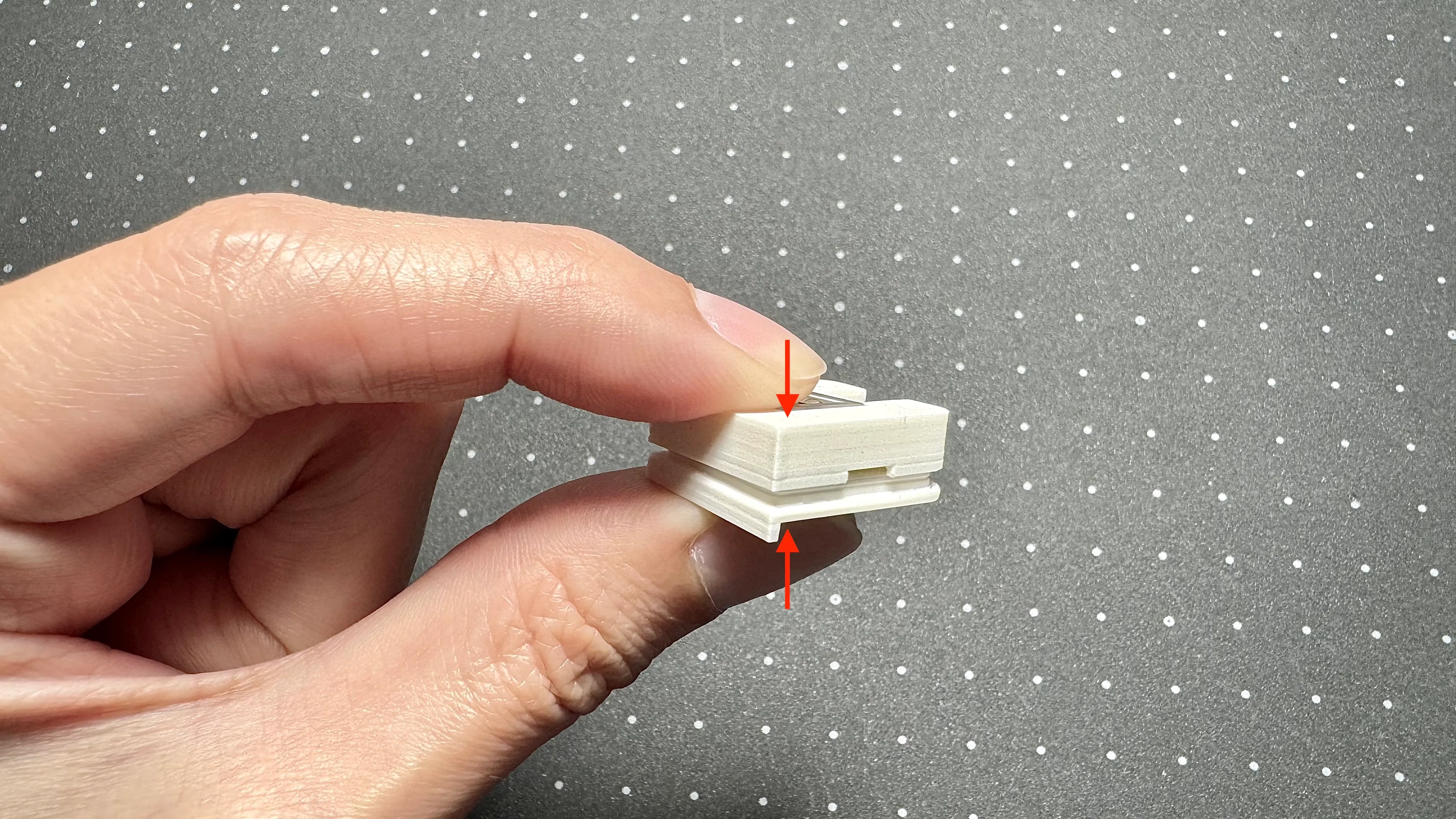

トップケースとボトムケースを合わせて嵌めてください。

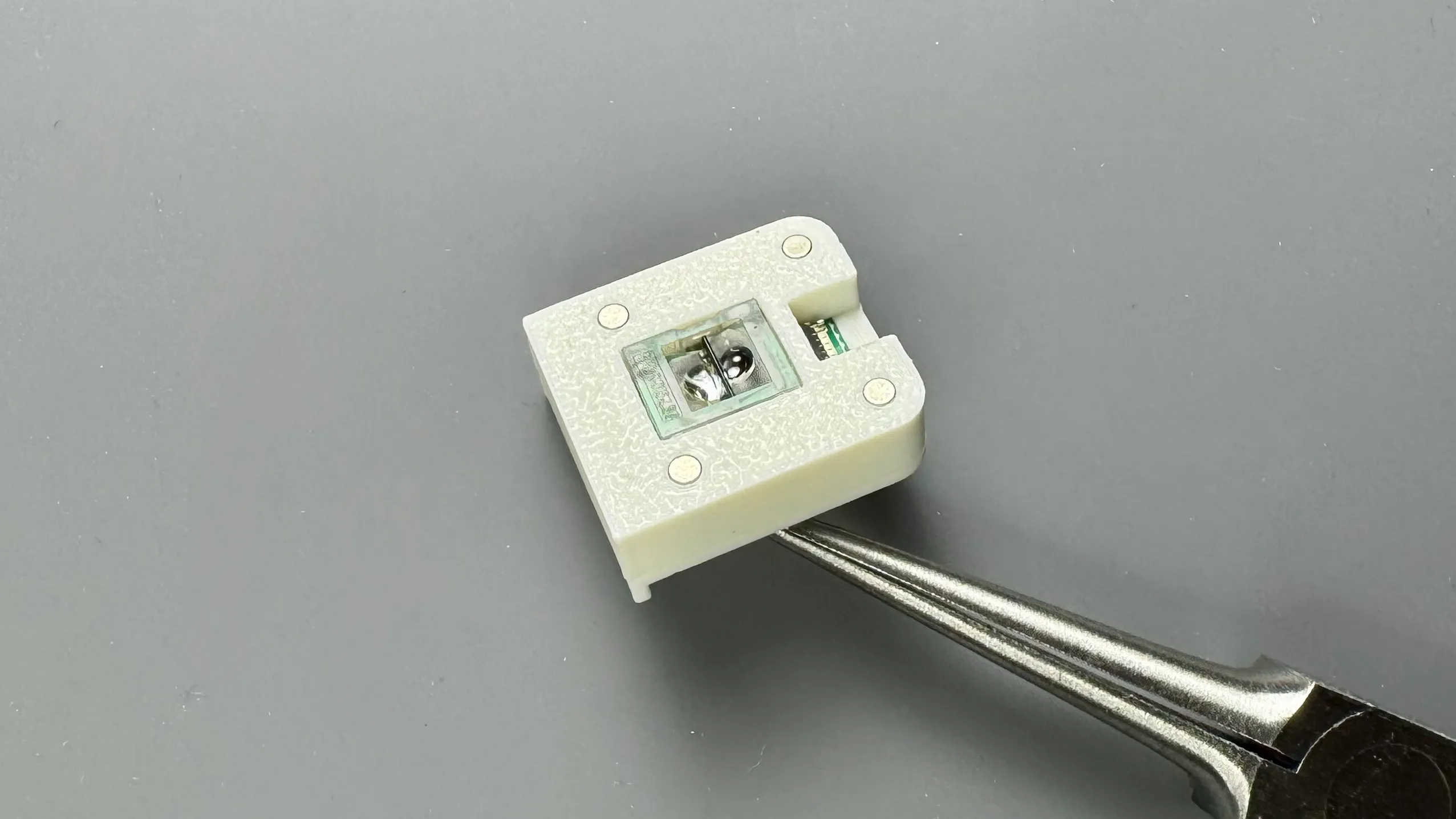

完成
- FFCコネクタの位置を確認し、トップケースへ基板を入れてください。

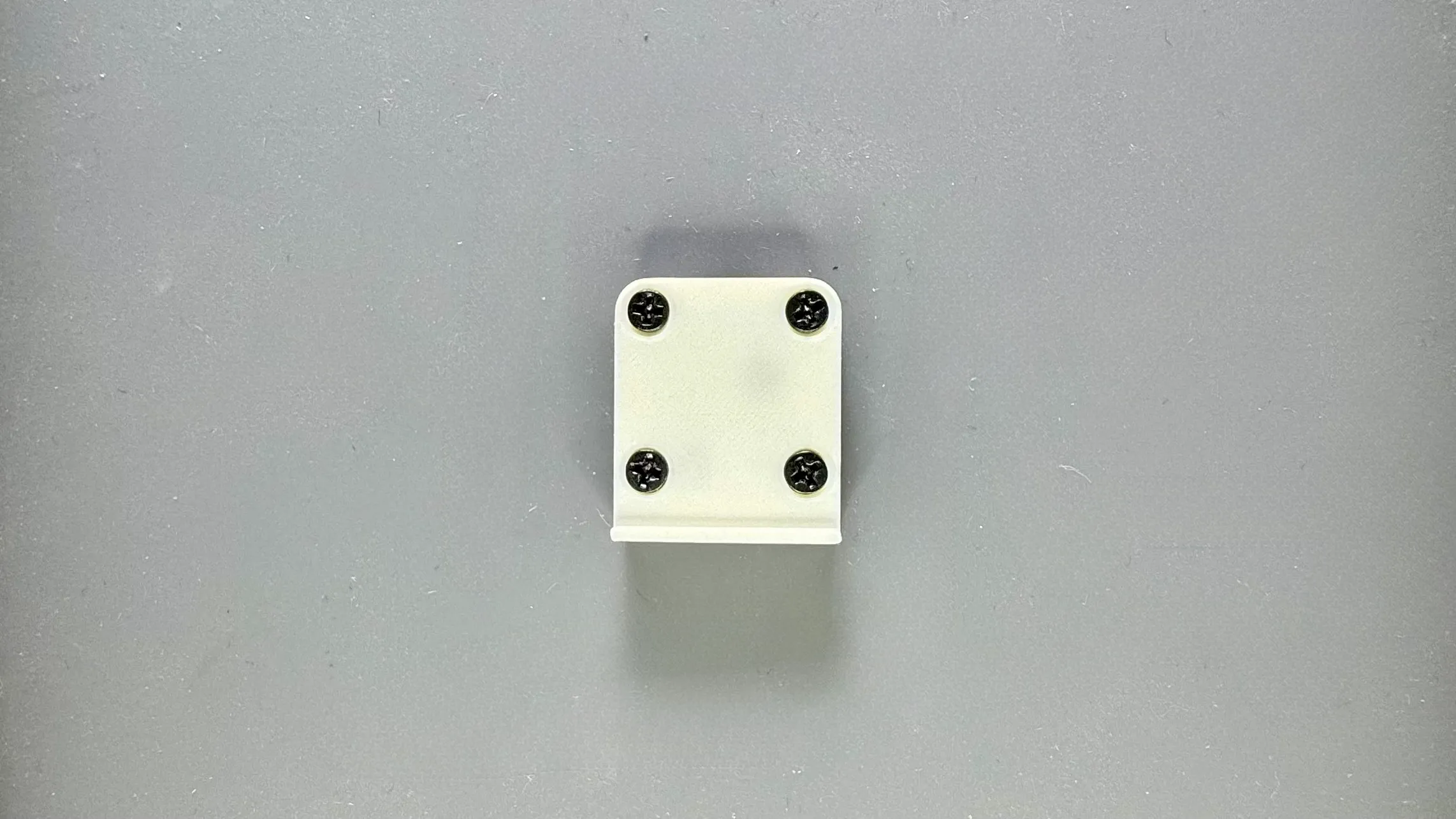

- ボトムケースをM2ネジで固定して完成です。(締め過ぎ注意)
完成
本体への取り付け
Section titled “本体への取り付け”組み立てたモジュールは、モジュール付け替えの手順を参考に本体に取り付けてください。
