垂直ロータリーエンコーダーモジュール ビルドガイド
1Uサイズの垂直ロータリーエンコーダーモジュールのビルドガイドです。
ロータリーエンコーダーは5pin（プッシュスイッチ）に対応していますが、同梱しているエンコーダーは3pinです。

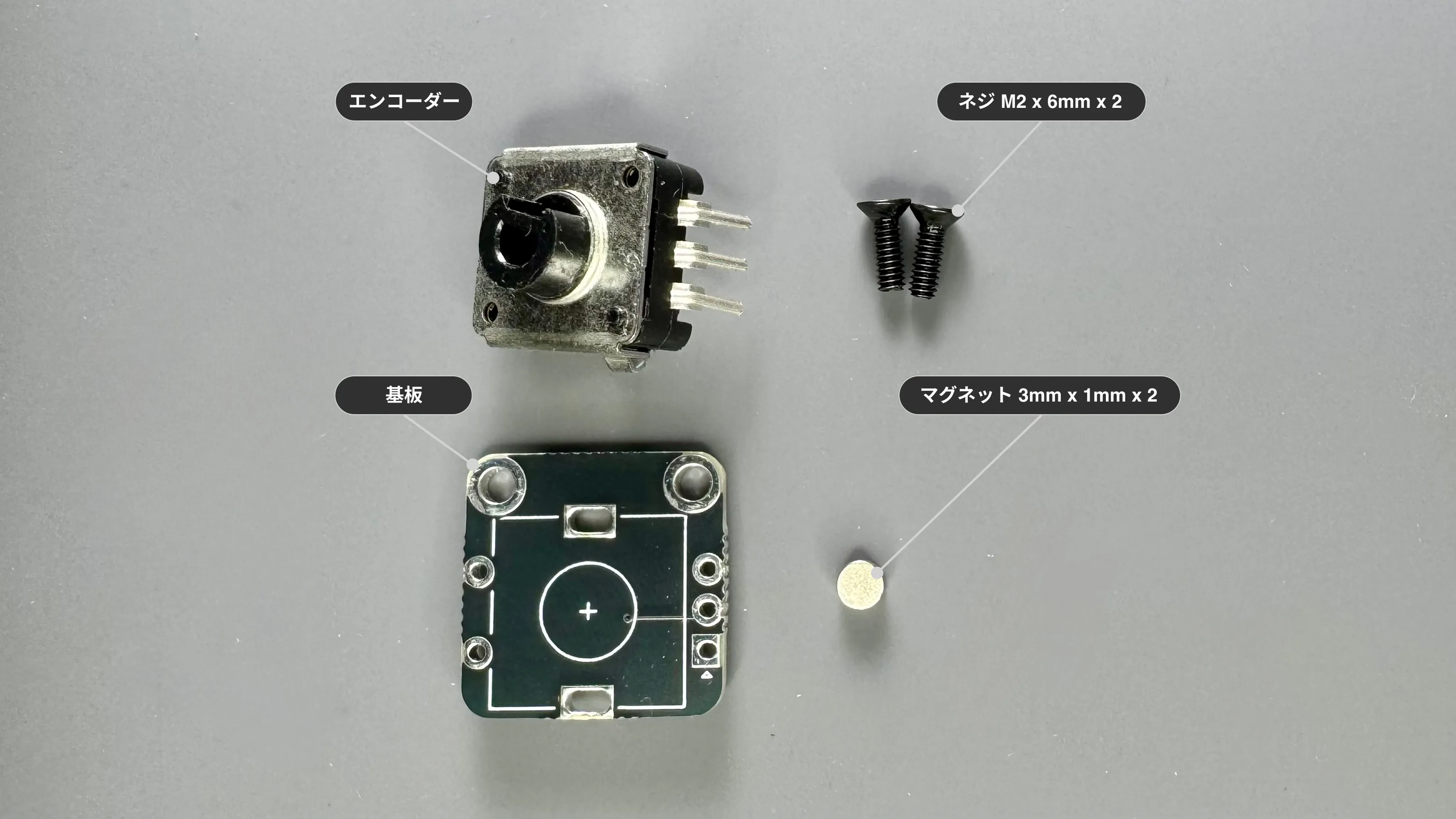

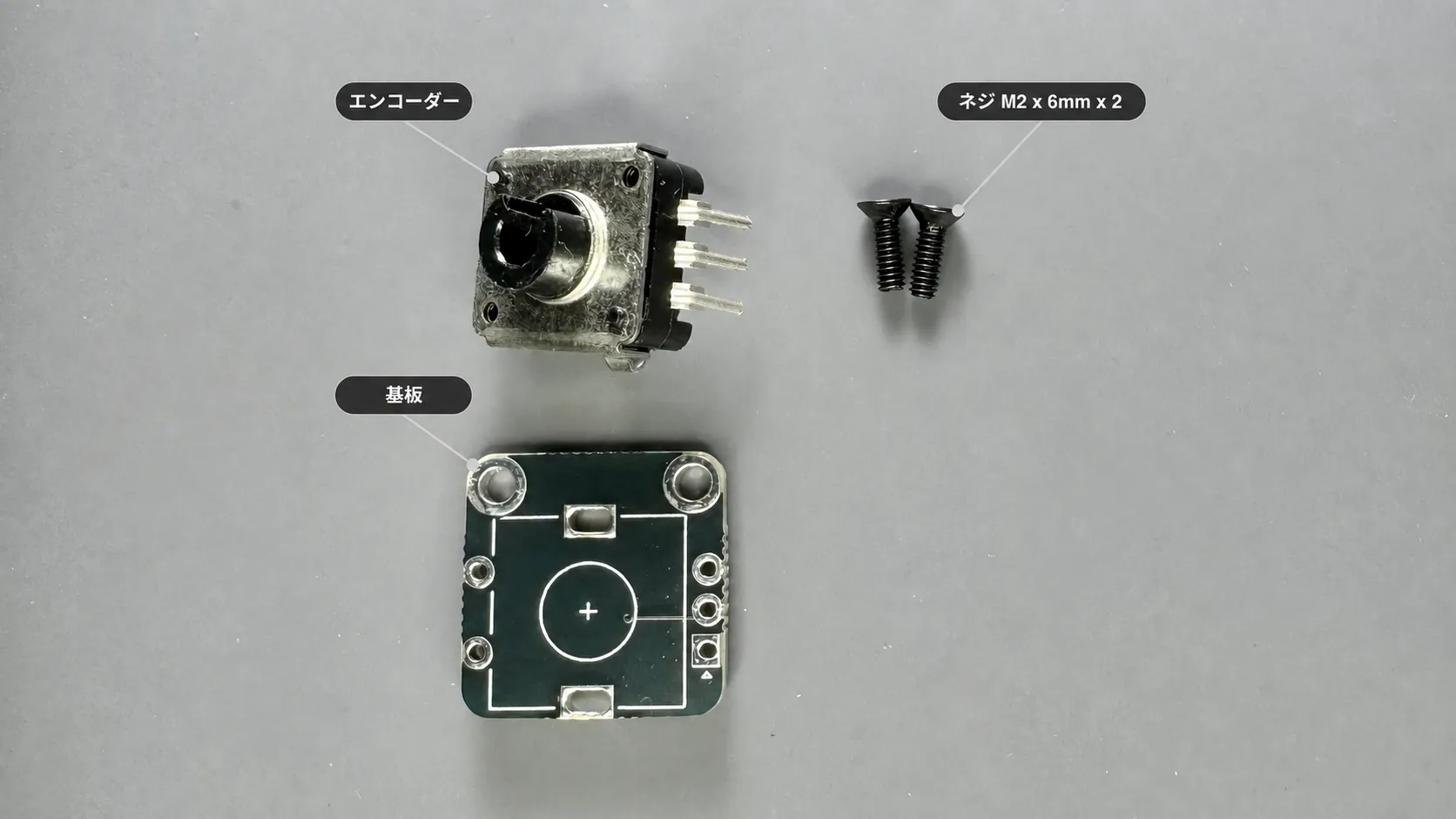

| 部品名 | 数量 | 備考 |
|---|---|---|
| 基板 | 1 | |
| エンコーダー | 1 | EC12E2440301 |
| ネジ | 2 | M2 x 6mm |
| 旧仕様のみ マグネット | 2 | 3mm x 1mm 旧マグネット式に同梱（現行は同梱なし） |

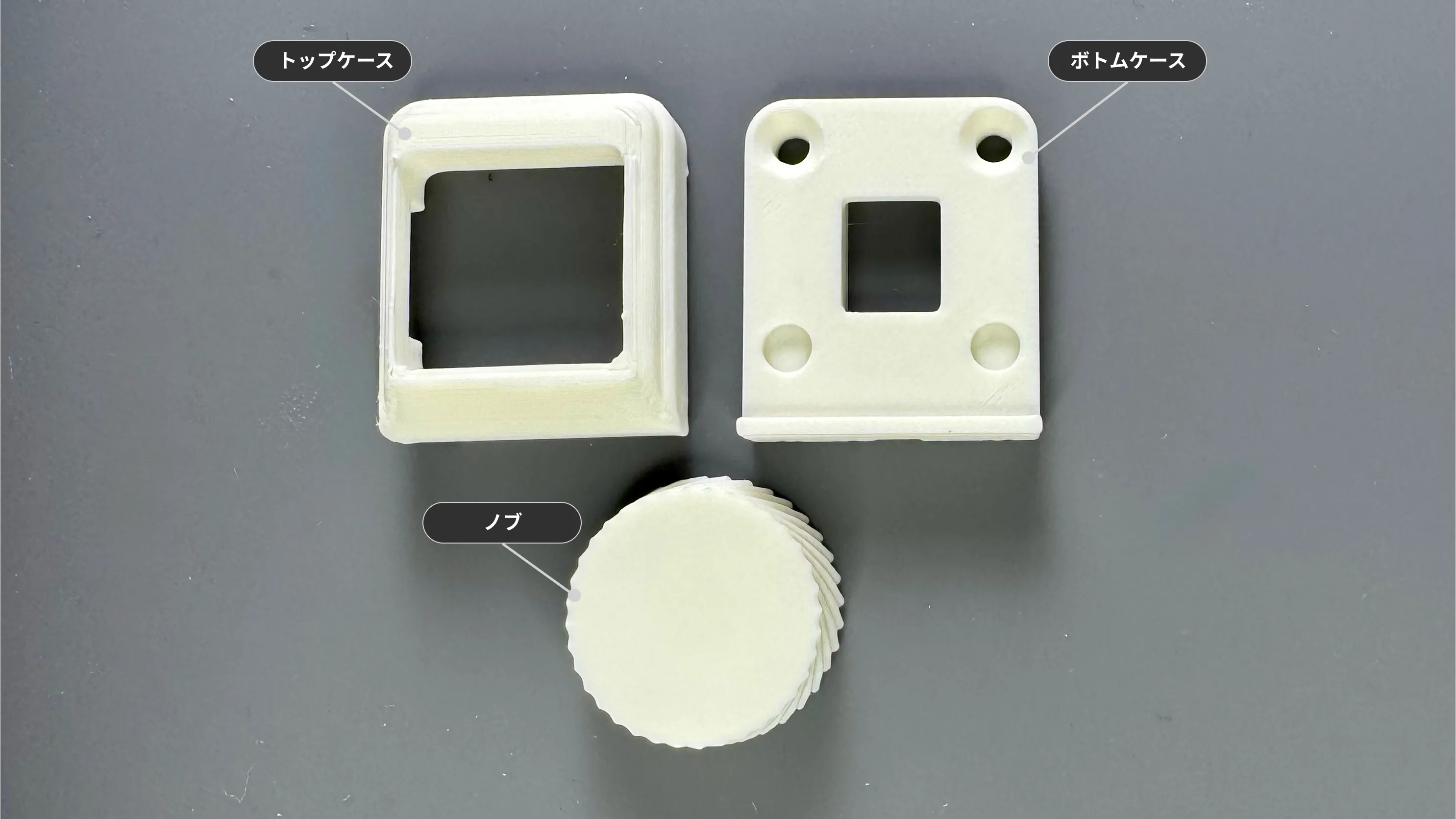

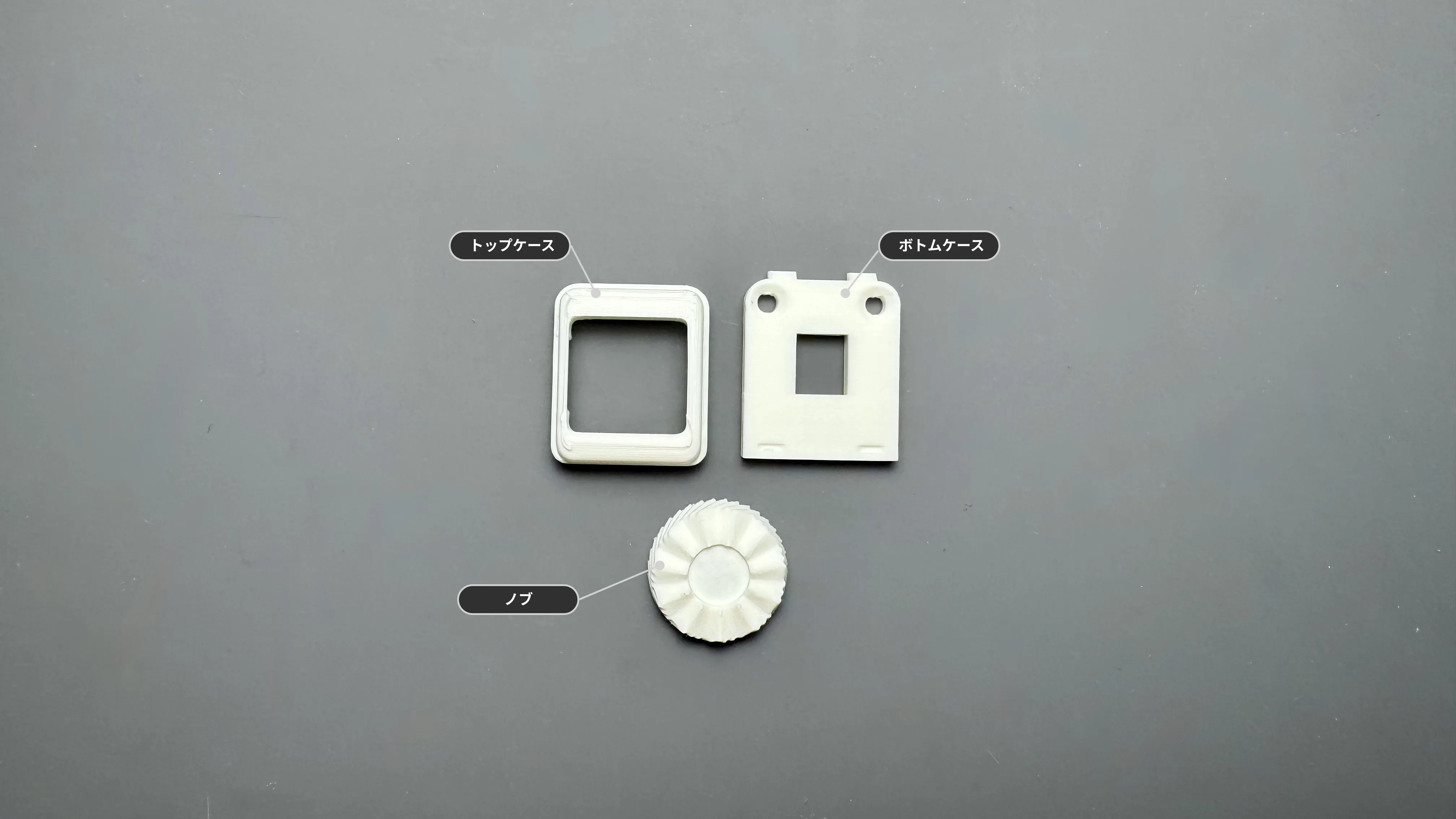

| 部品名 | モデル名 | 備考 |
|---|---|---|
| ノブ | Knob | |
| トップケース | TopPart | |
| ボトムケース | BottomPart |
別途必要なもの
Section titled “別途必要なもの”| 部品 | 数量 | 備考 |
|---|---|---|
| 任意 接着剤 | - | 旧マグネット式ケースのマグネット固定用 (オススメ 🔗広告) |
- はんだごて
- はんだ
- ドライバー (+)
- ニッパー
組み立て手順
Section titled “組み立て手順”1 はんだ付け
Section titled “1 はんだ付け”エンコーダーの回転をスムーズにしたい方
以下のポストのように部品を外すと力を入れずに回すことができるようになります。
ロータリーエンコーダーが回すのに結構トルク必要だったけど中の部品一つ外したらめっちゃ快適になった pic.twitter.com/ILao7Msenr
— shakupan (@shakupan_) November 11, 2024
-

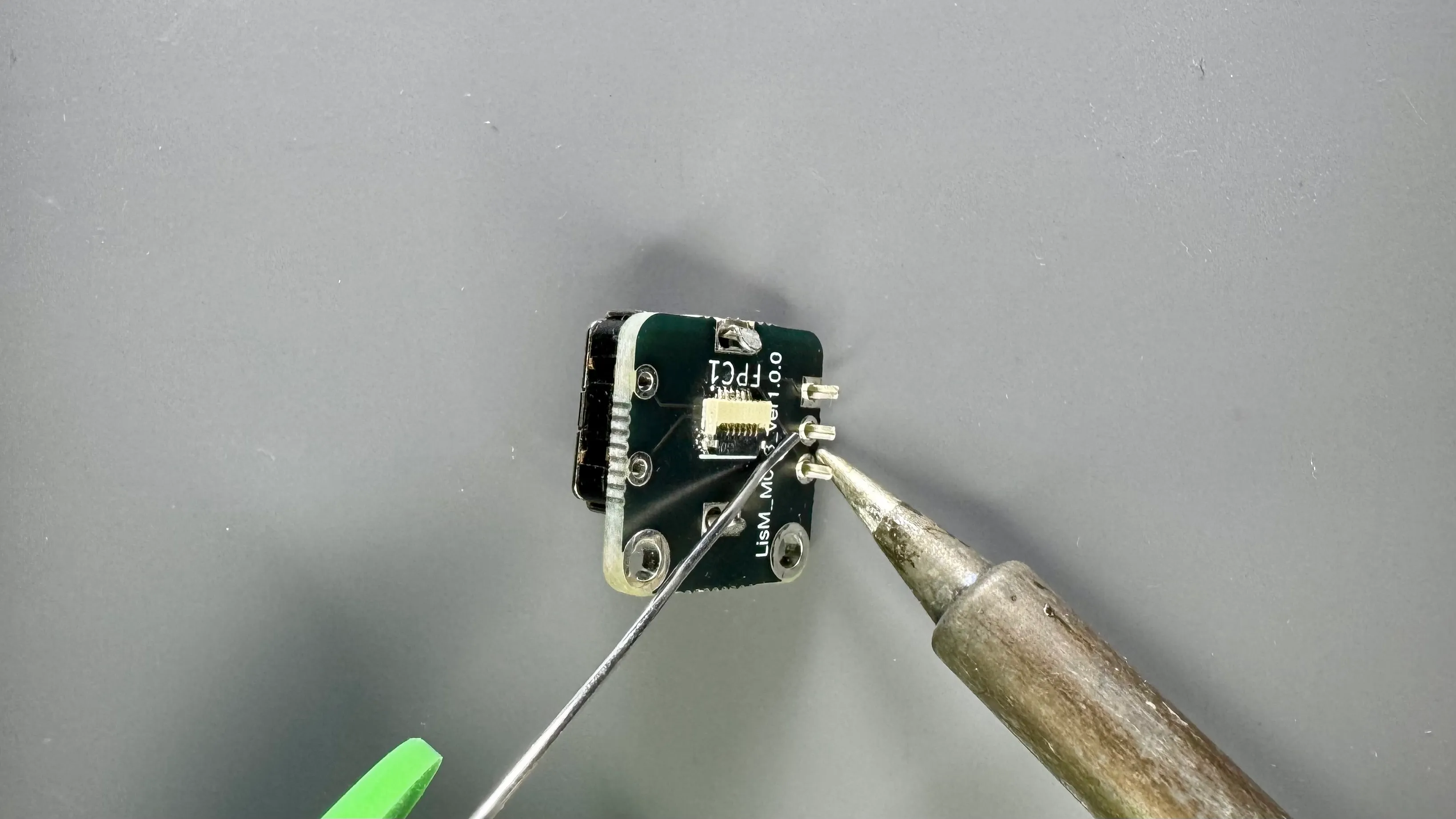

エンコーダーを基板に挿入し、はんだ付けを行ってください。
-

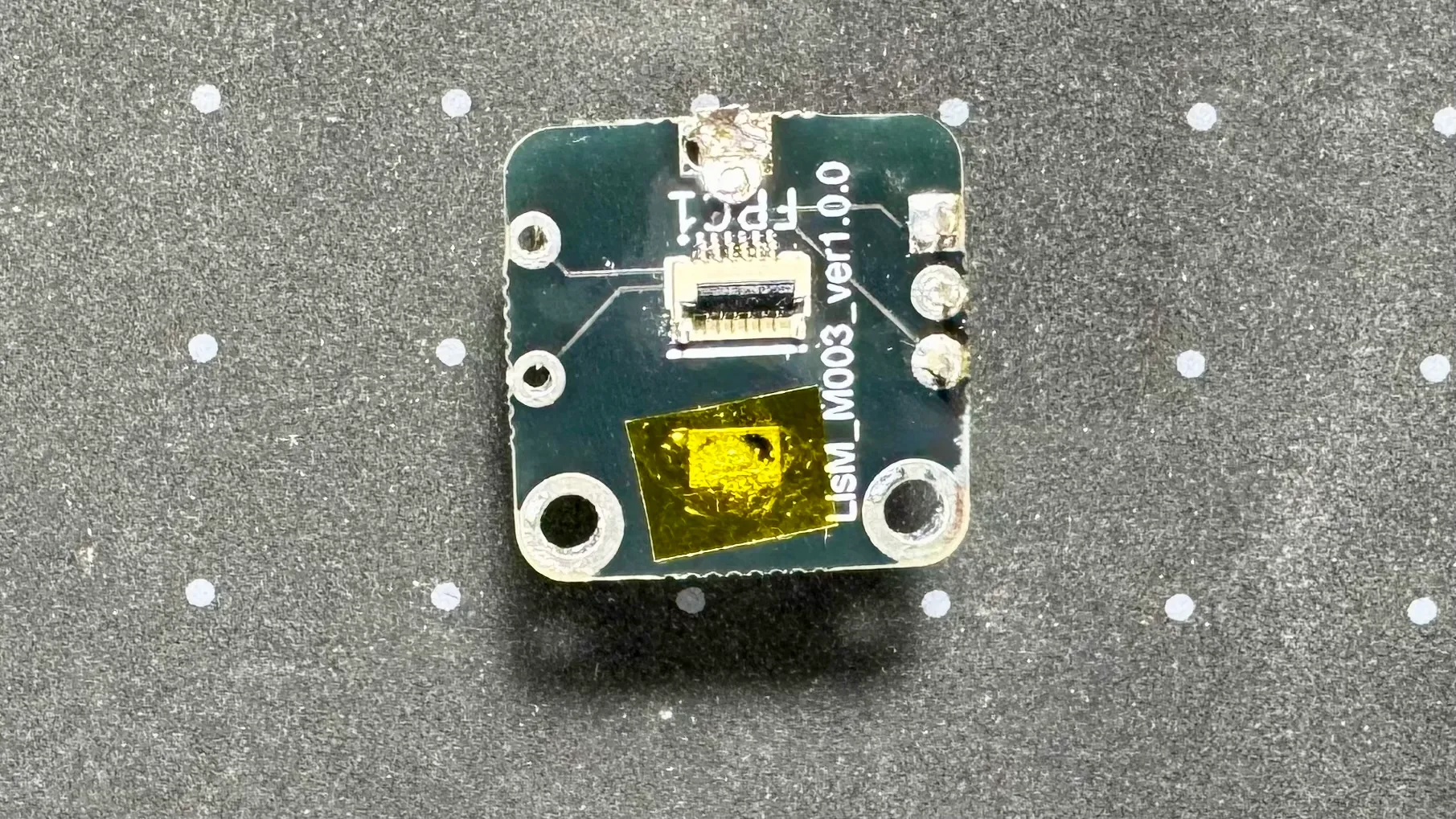

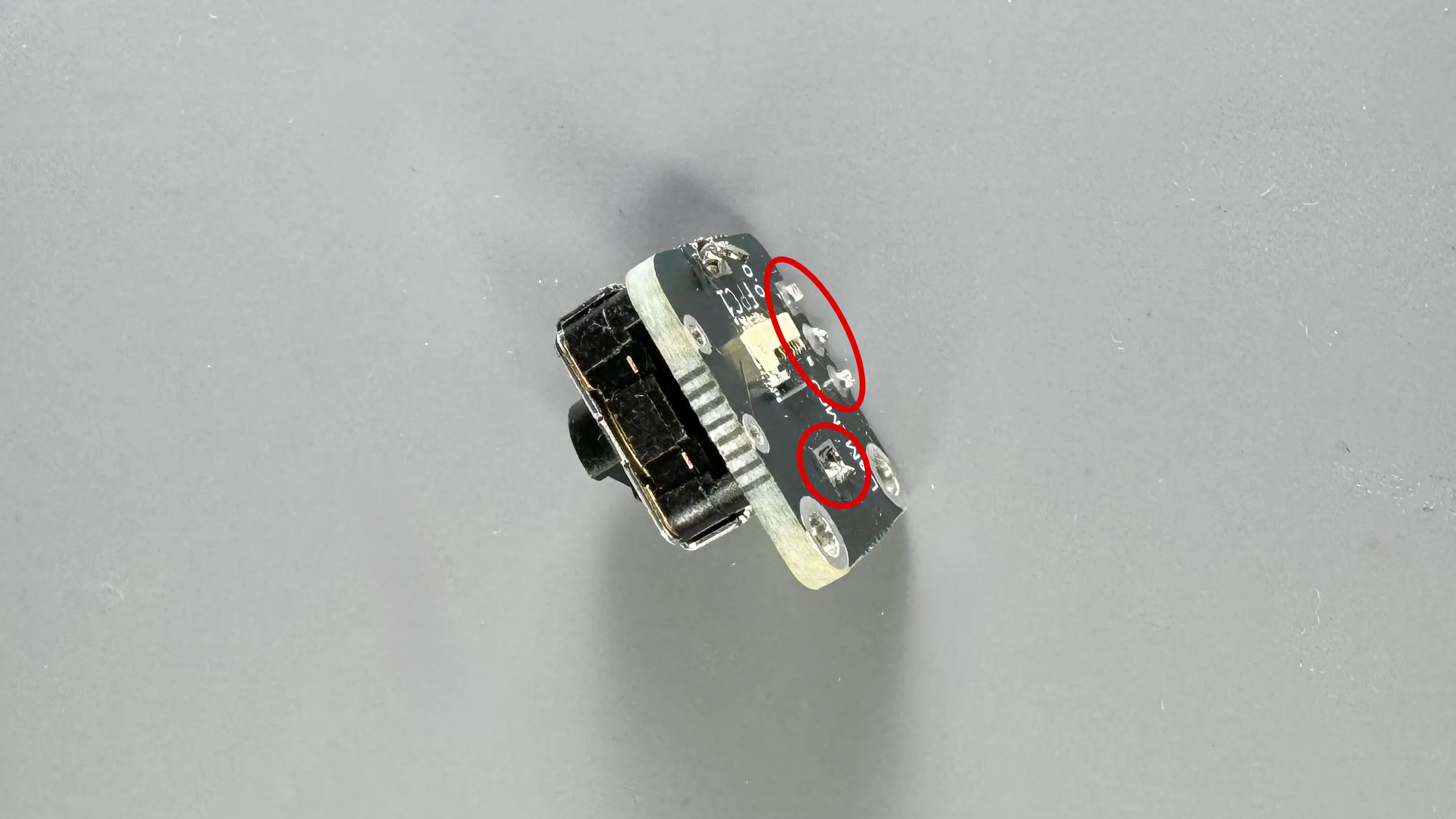

画像の赤丸の足は、ケースやFFCを通す時に干渉するため、切断してください。
(切断してからはんだ付けでもOKですが、切り過ぎにはご注意ください)
旧マグネット式ケースのみ：3mmマグネットの取り付け（2個）
-

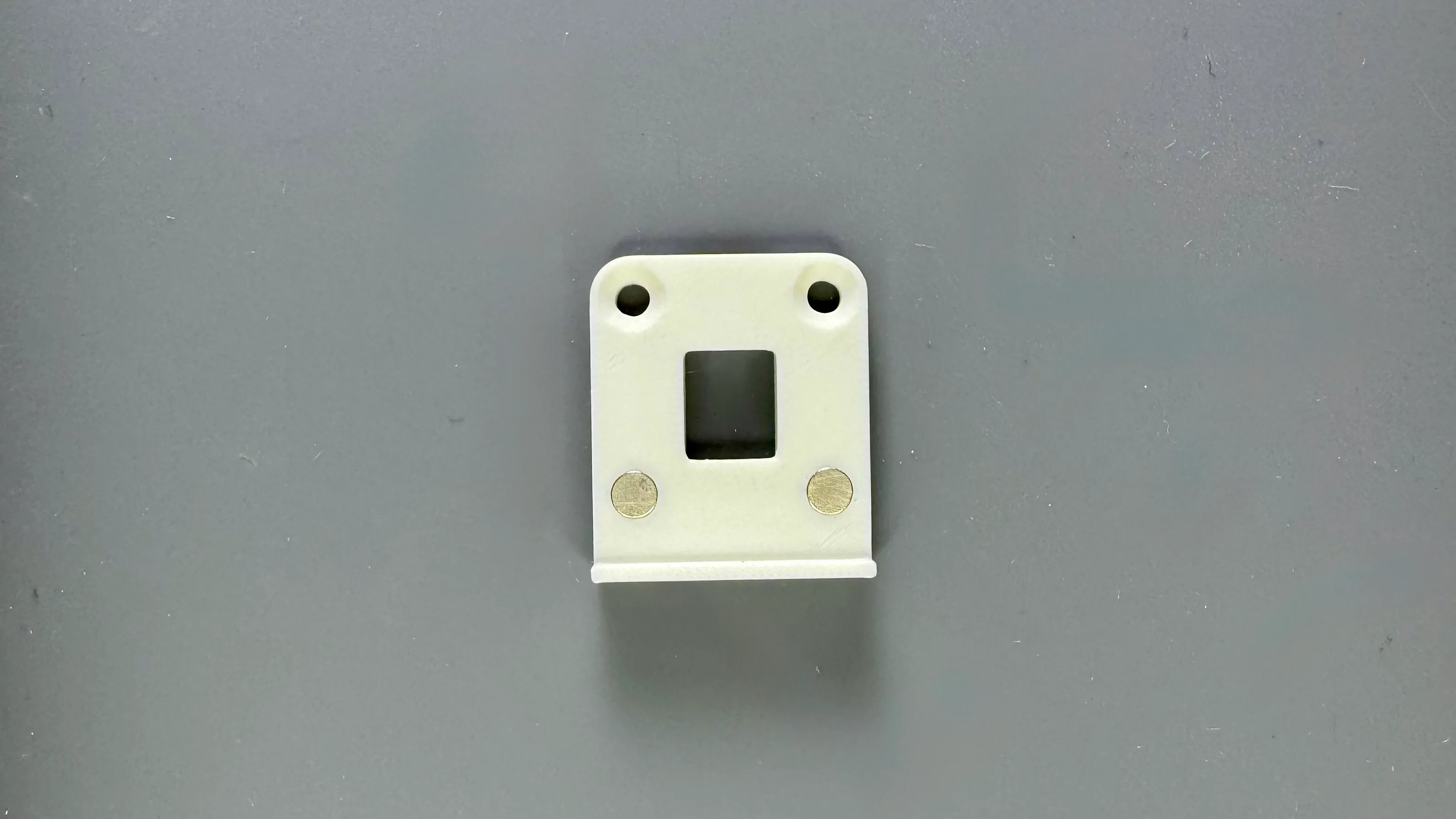

底面(手前側)2カ所へマグネットを取り付けてください。
2 ケース組み立て
Section titled “2 ケース組み立て”-

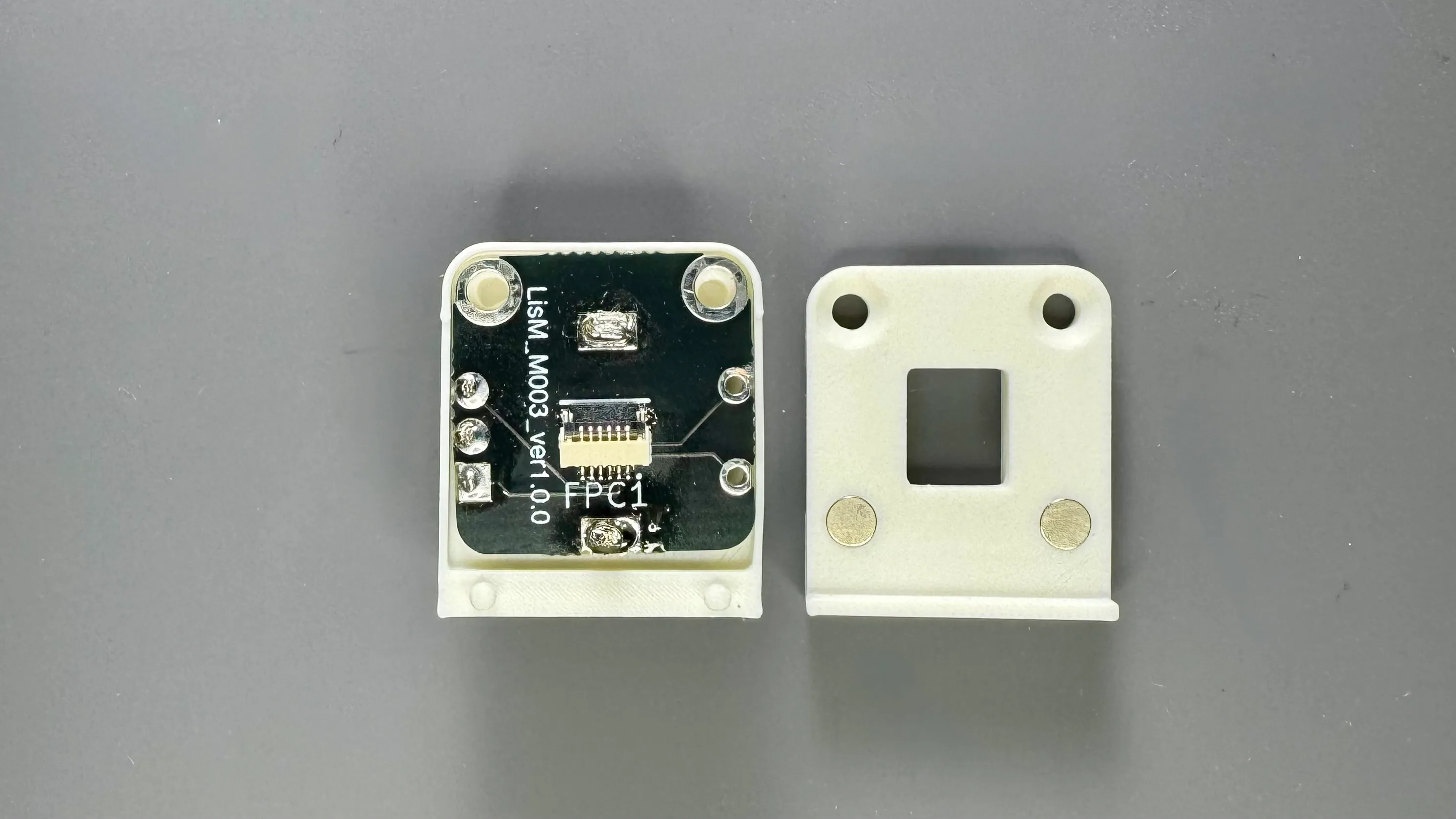

ネジ穴を合わせ、トップケースの中に基板を入れてください。
-

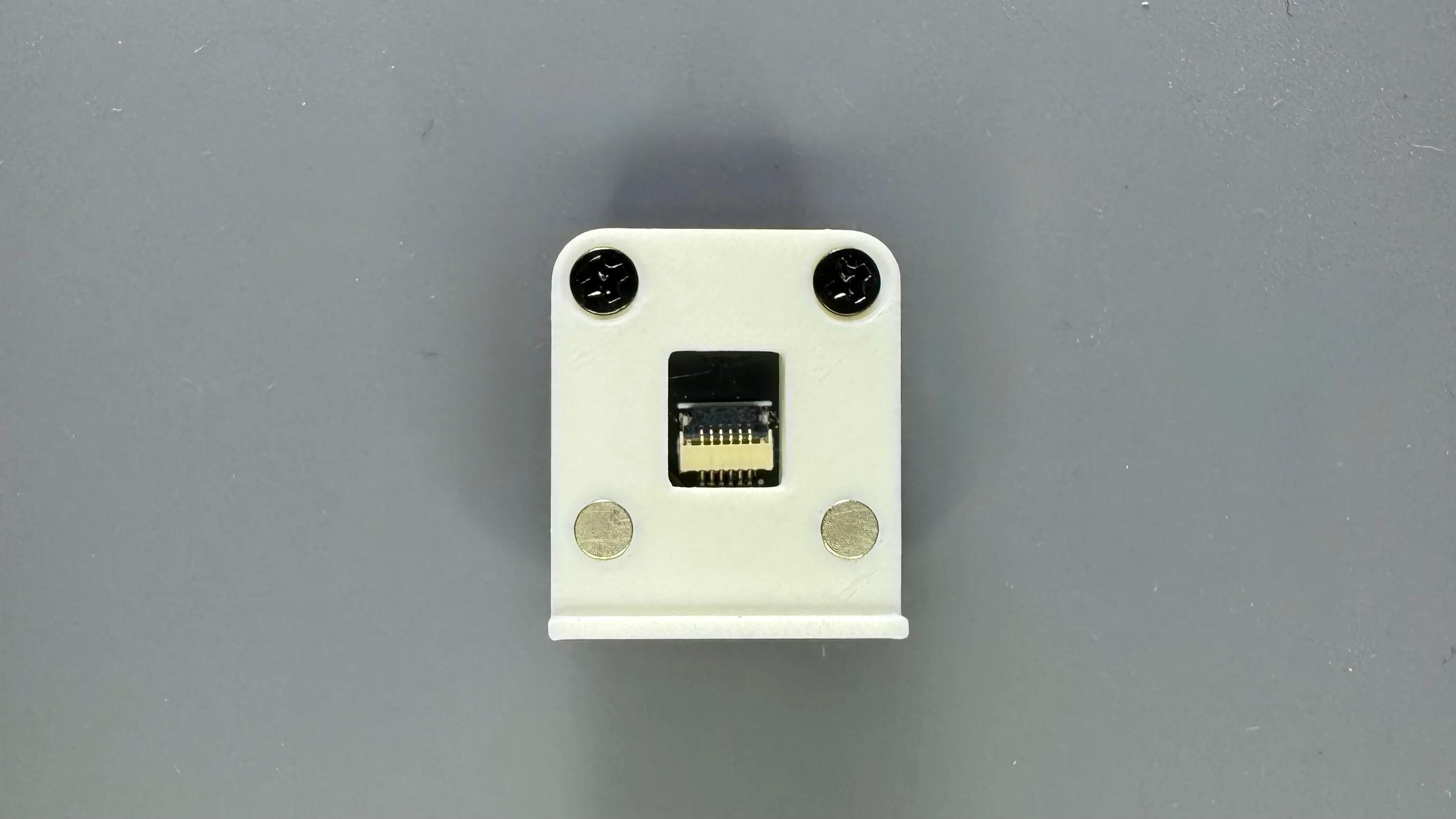

ボトムケースの(奥側の)ネジ穴を合わせ、M2ネジで固定してください。(締め過ぎ注意)
-

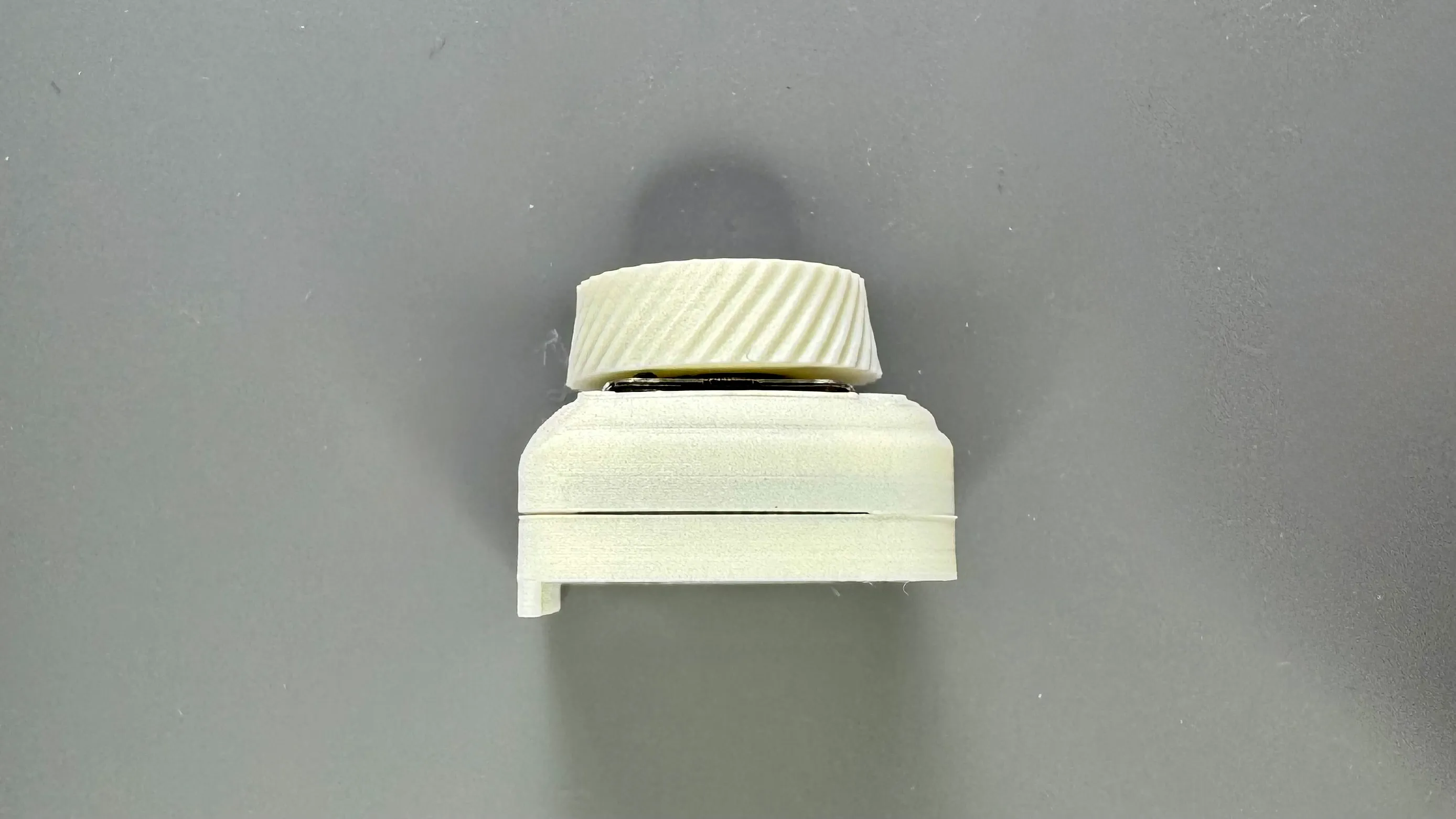

ノブの向きを合わせながらエンコーダーに取り付けて完成です。
本体との接続時の注意事項

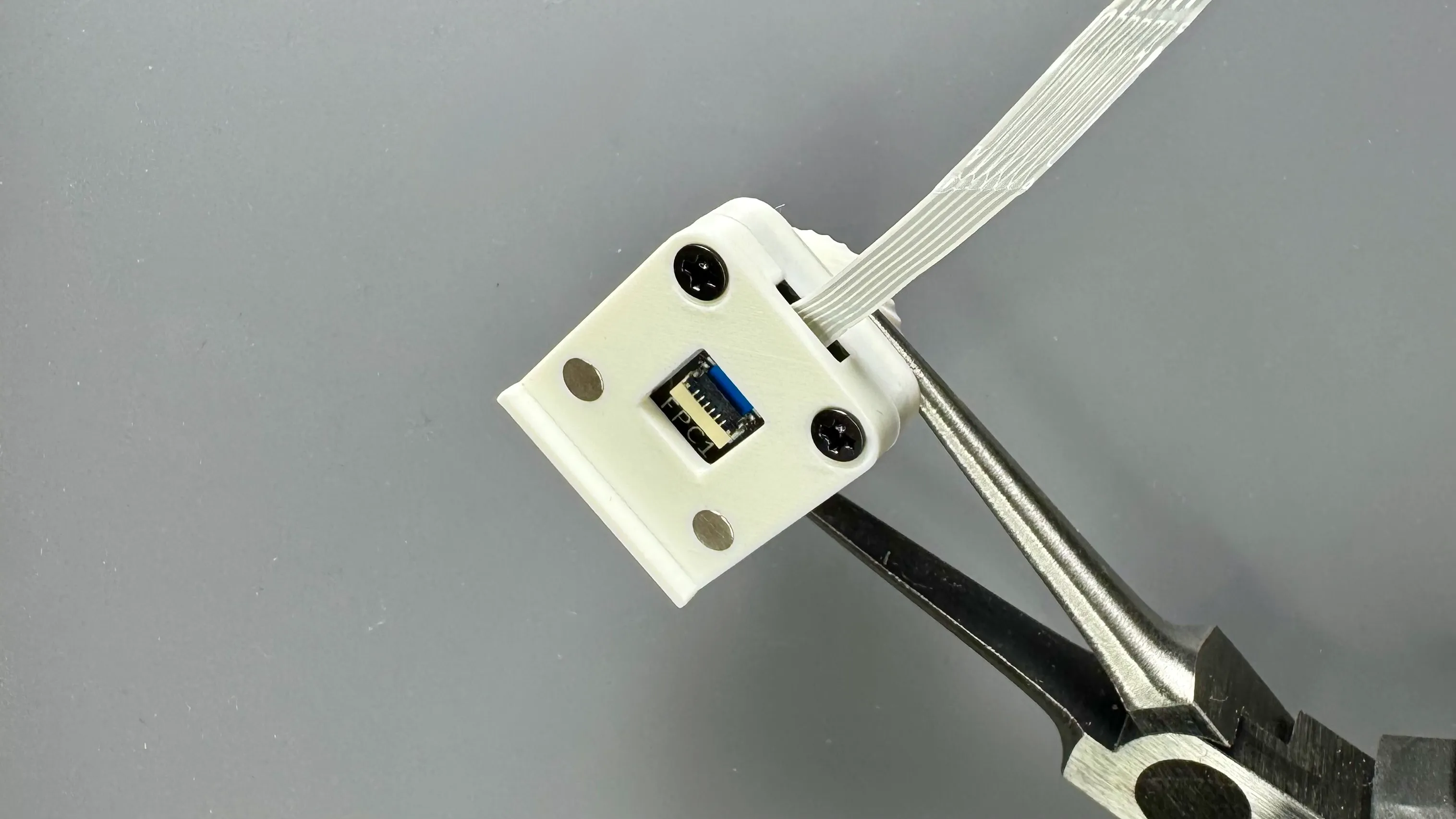

Section titled “本体との接続時の注意事項”FFCはモジュールの奥側からケース内を通してコネクタと接続してください。
本体への取り付け
Section titled “本体への取り付け”組み立てたモジュールは、モジュール付け替えの手順を参考に本体に取り付けてください。
