キースイッチモジュール ビルドガイド
1Uサイズのキースイッチモジュールのビルドガイドです。
このモジュールはホットスワップ非対応です。

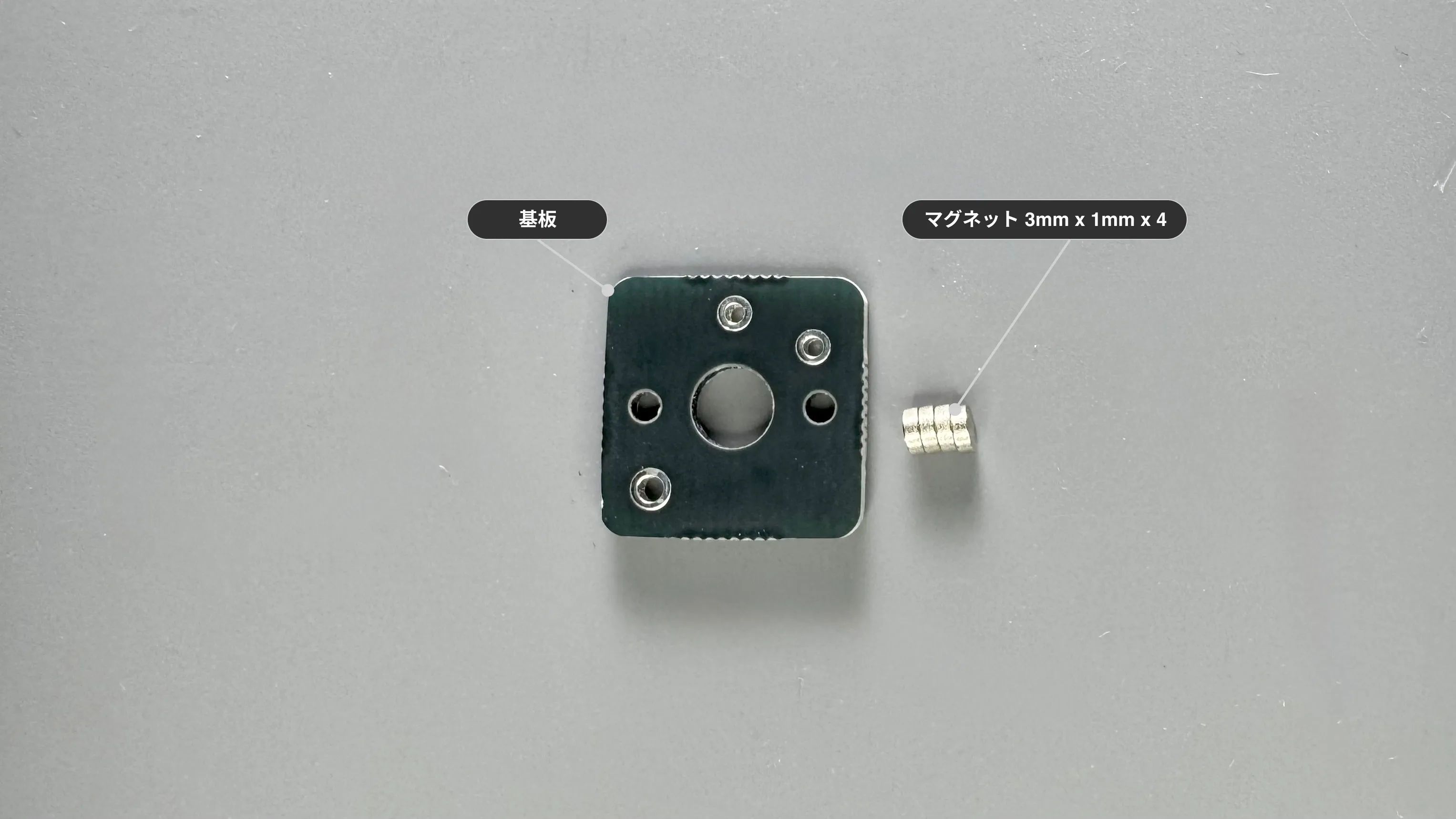

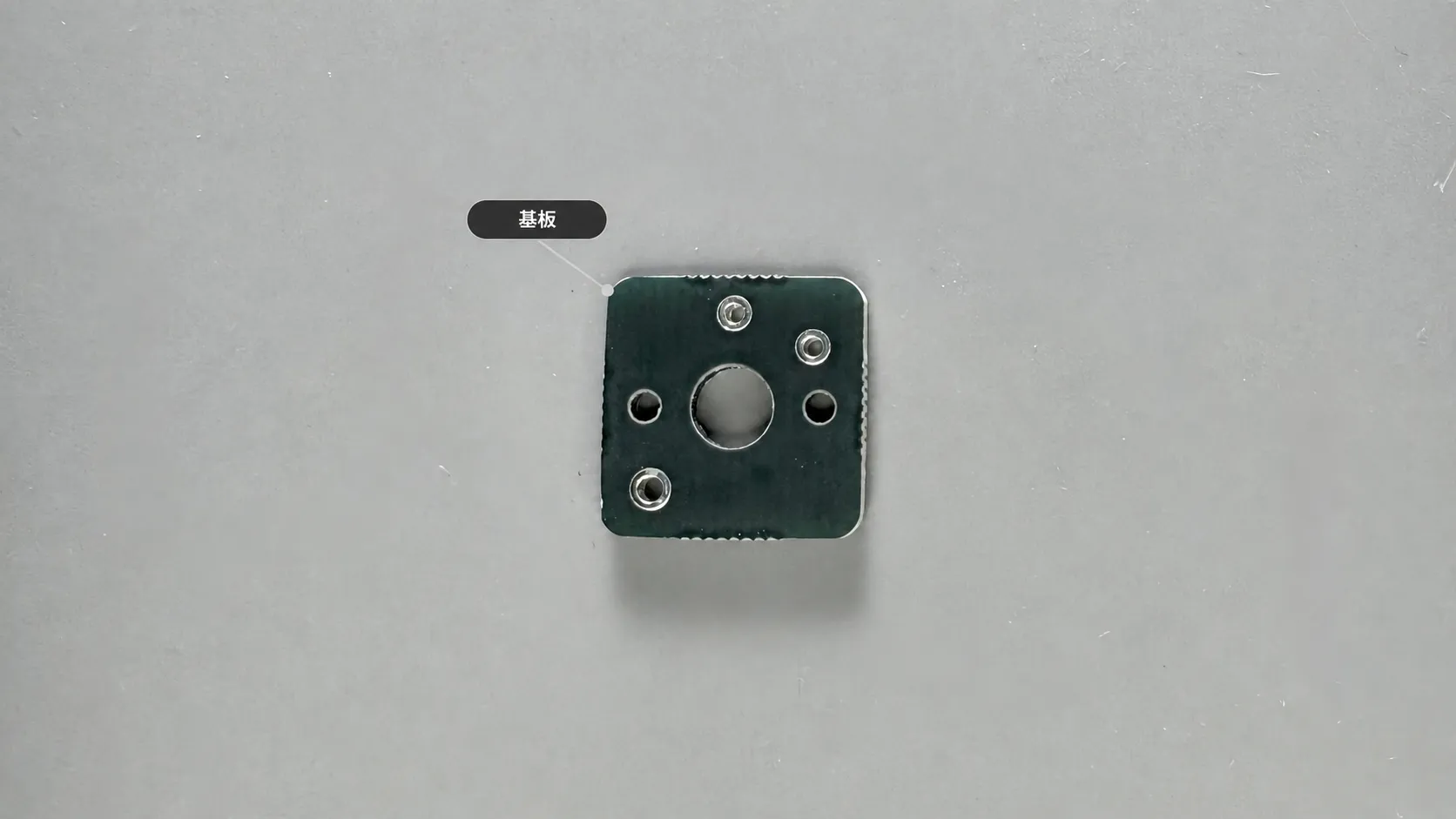

| 部品名 | 数量 | 備考 |
|---|---|---|
| 基板 | 1 | |
| 旧仕様のみ マグネット | 4 | 3mm x 1mm 旧マグネット式に同梱（現行は同梱なし） |

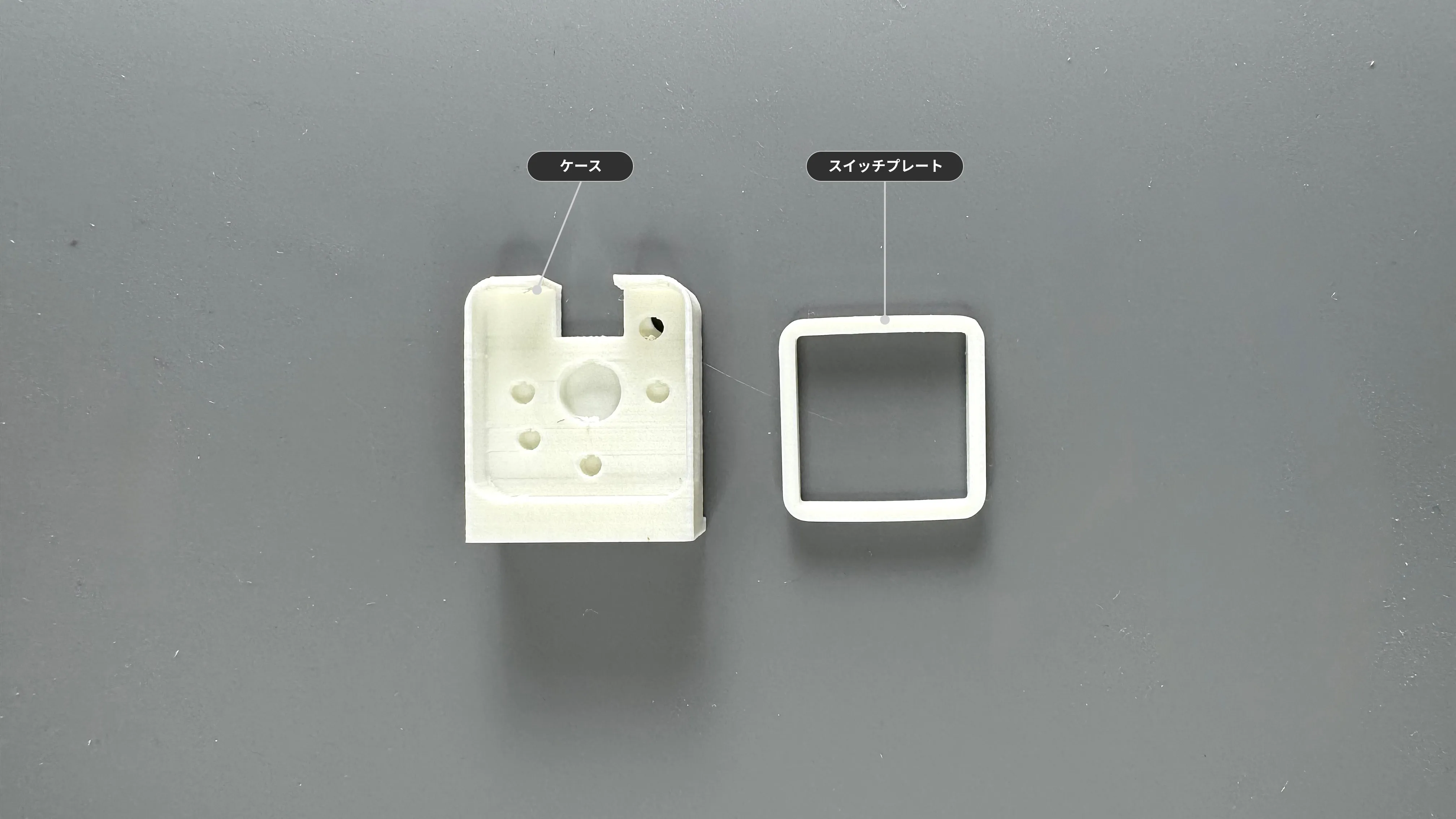

| 部品名 | モデル名 | 備考 |
|---|---|---|
| スイッチプレート | SwitchPlate | |
| ケース | Case |
別途必要なもの
Section titled “別途必要なもの”| 部品 | 数量 | 備考 |
|---|---|---|
| キースイッチ | 1 | Kailh Choc V1 または V2 |
| 任意 接着剤 | - | 旧マグネット式ケースのマグネット固定用 (オススメ 🔗広告) |
- はんだごて
- はんだ
組み立て手順
Section titled “組み立て手順”1 はんだ付け
Section titled “1 はんだ付け”-

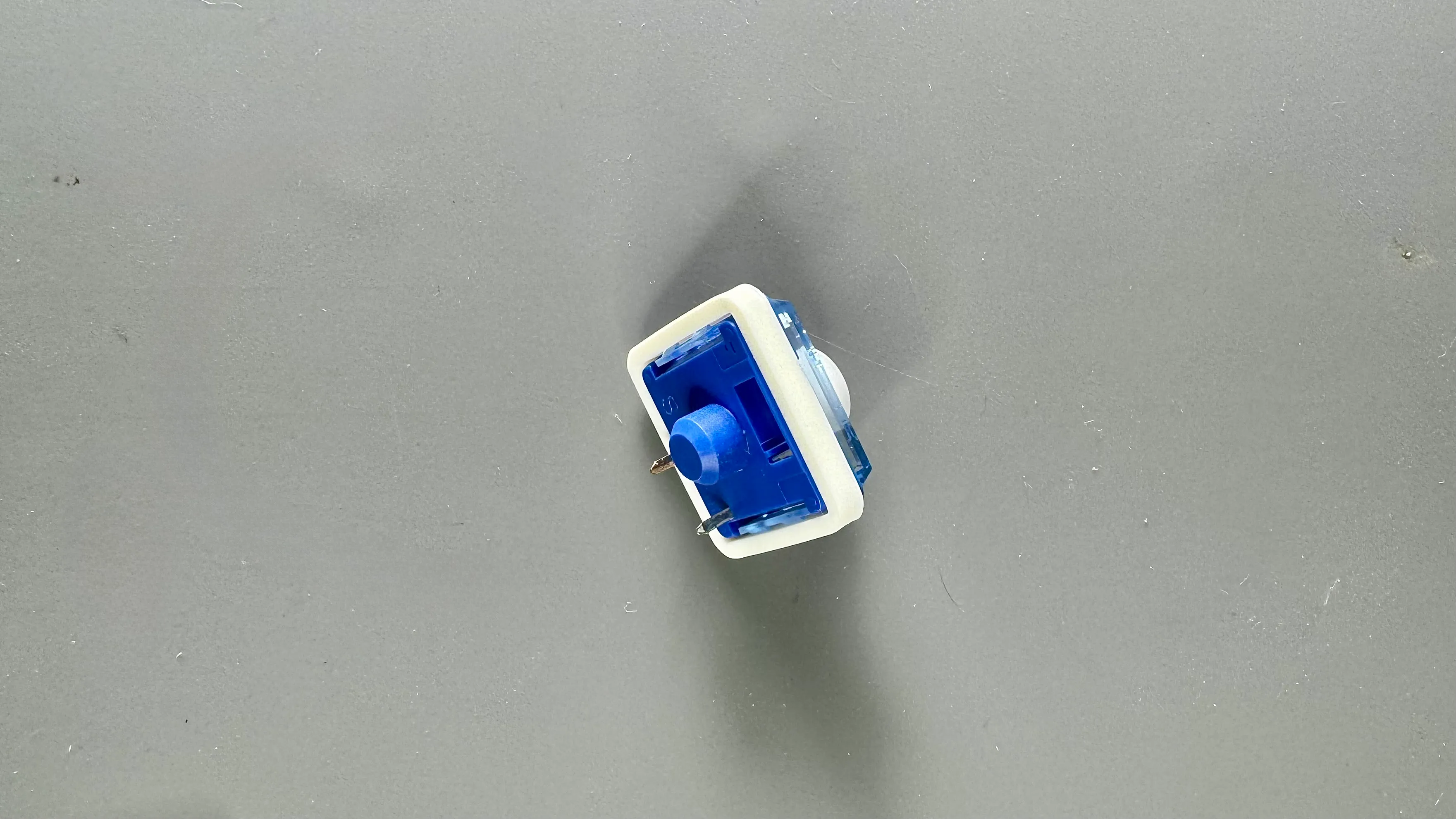

キースイッチにスイッチプレートを取り付けます。
-

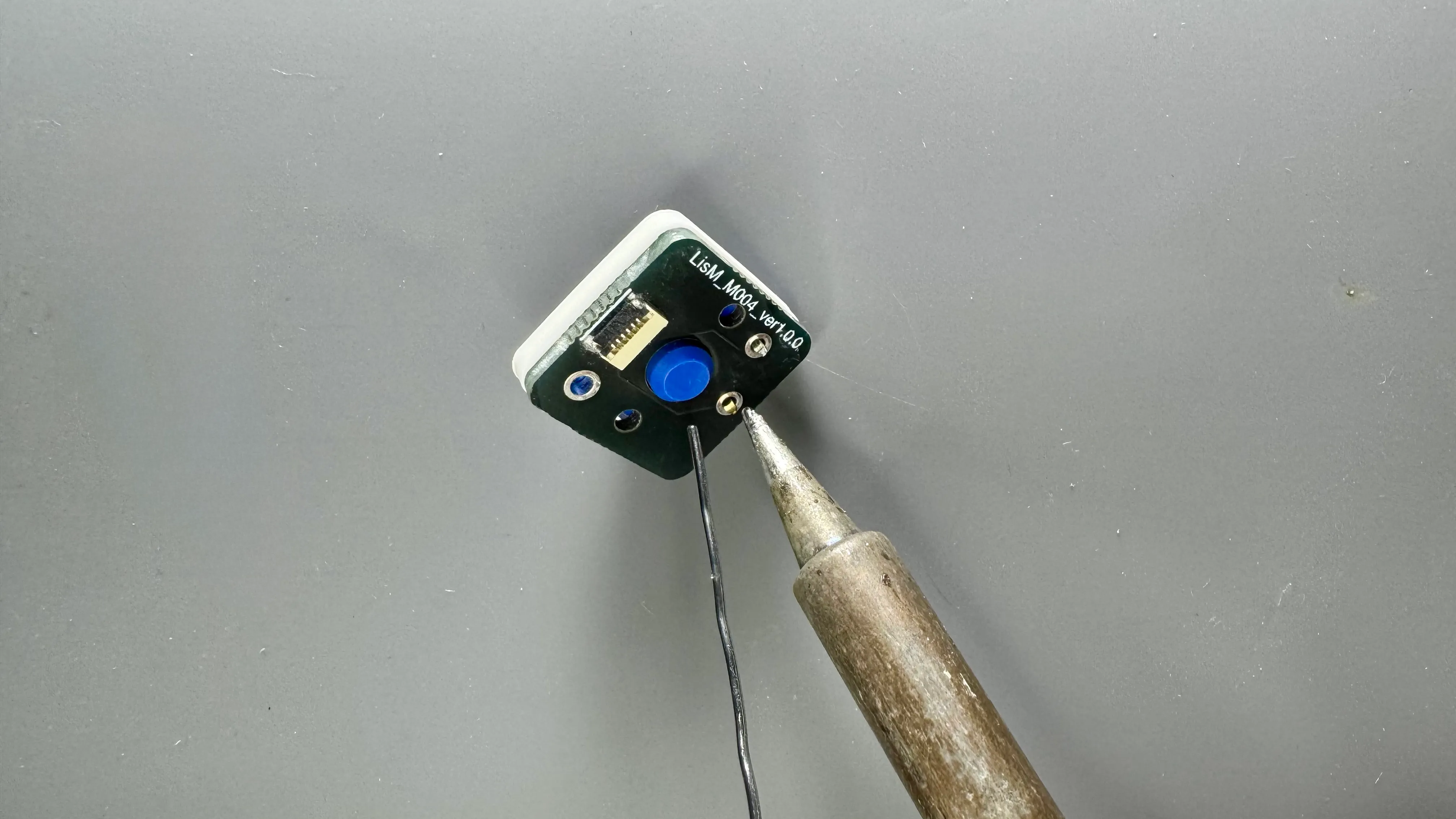

基板に差し込んでキースイッチのはんだ付けをします。

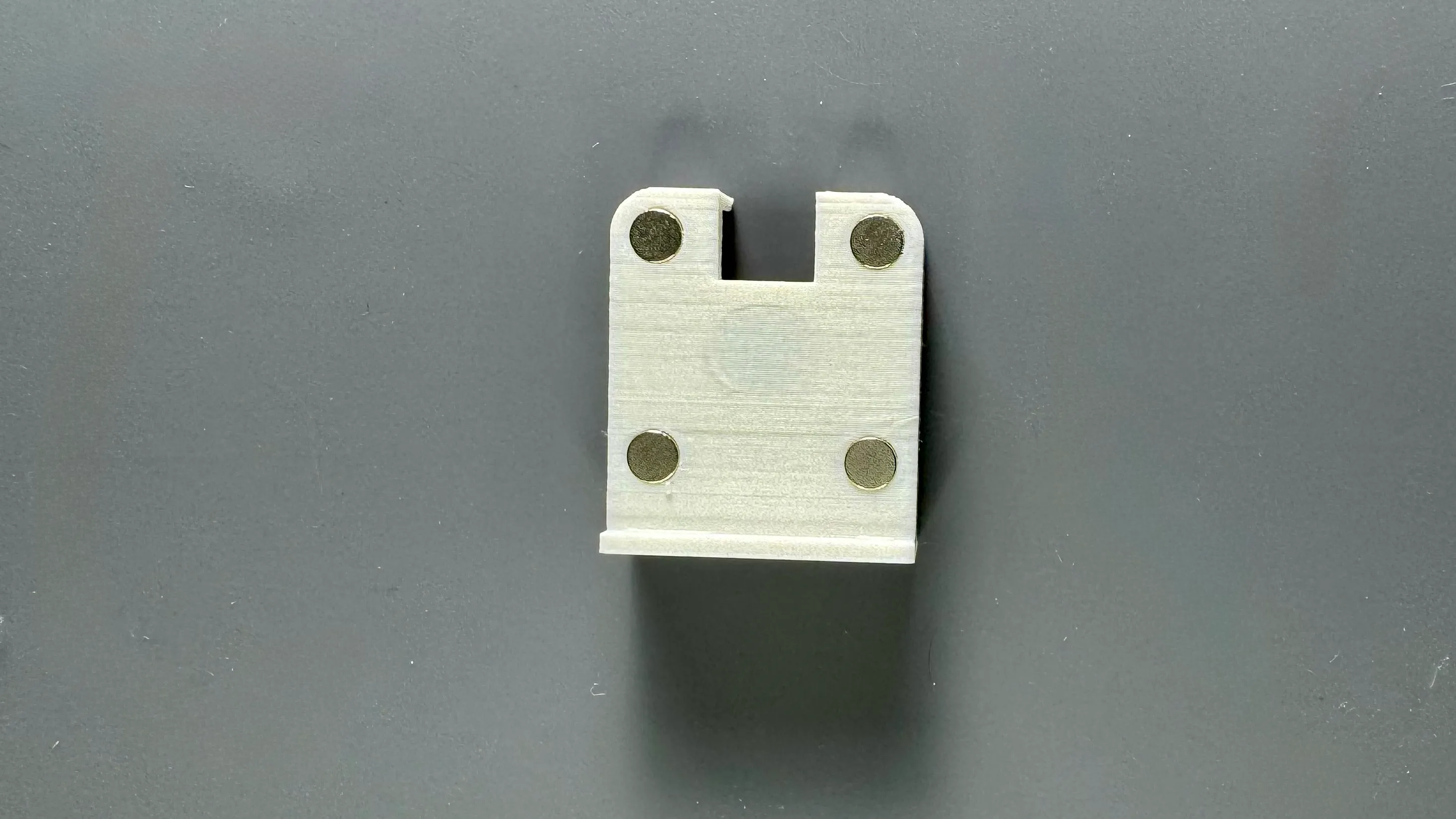

旧マグネット式ケースのみ：3mmマグネットの取り付け（4個）
-
ケース底面4カ所へマグネットを取り付けてください。
2 ケース組み立て
Section titled “2 ケース組み立て”-

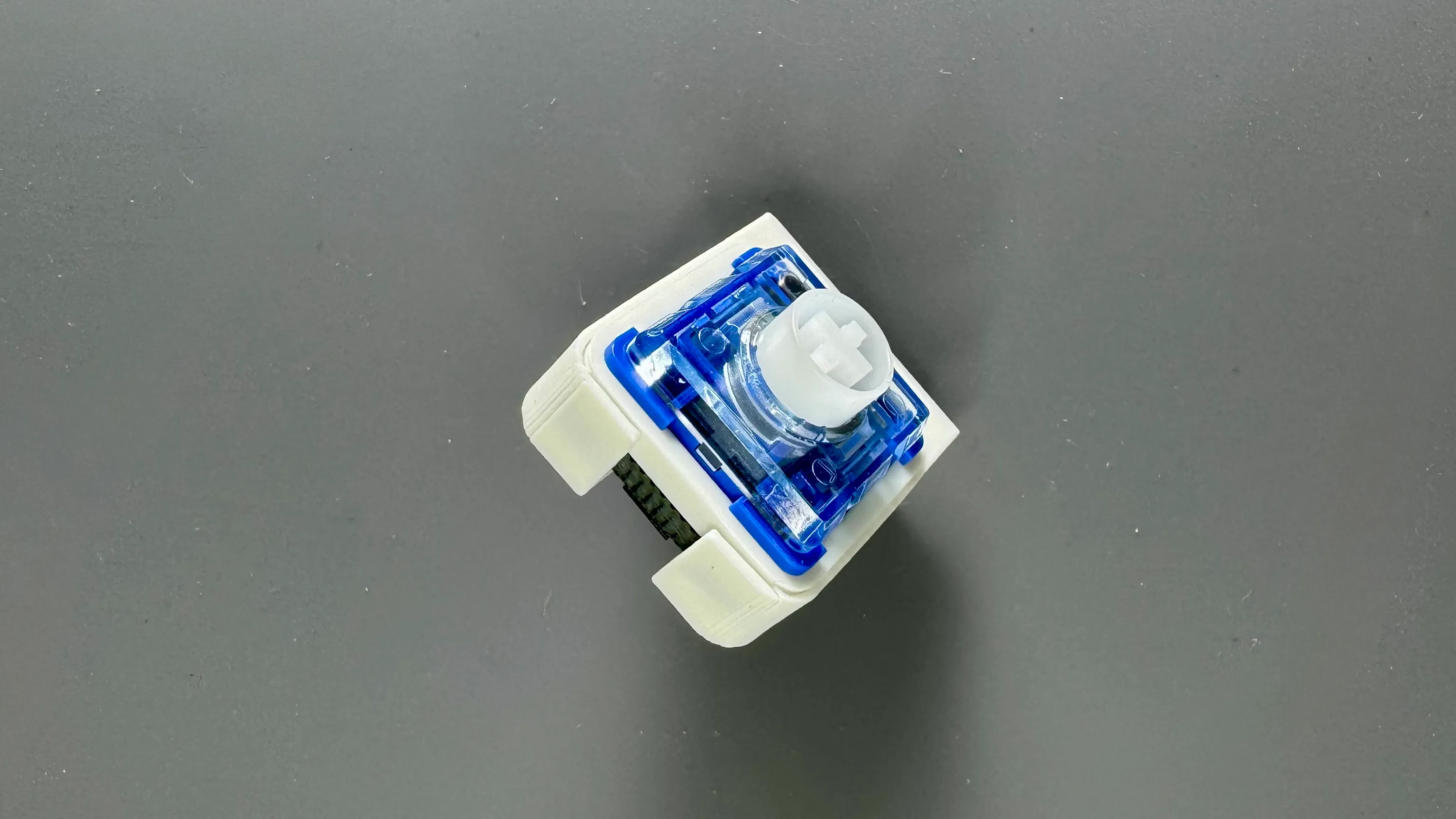

FFCコネクタが奥になる様に、キースイッチをケースへ差し込んで完成です。
本体への取り付け
Section titled “本体への取り付け”組み立てたモジュールは、モジュール付け替えの手順を参考に本体に取り付けてください。
