トラックボールユニット(10, 12, 14mm) ビルドガイド
10, 12, 14mmボールを使用したトラックボールユニットのビルドガイドです。

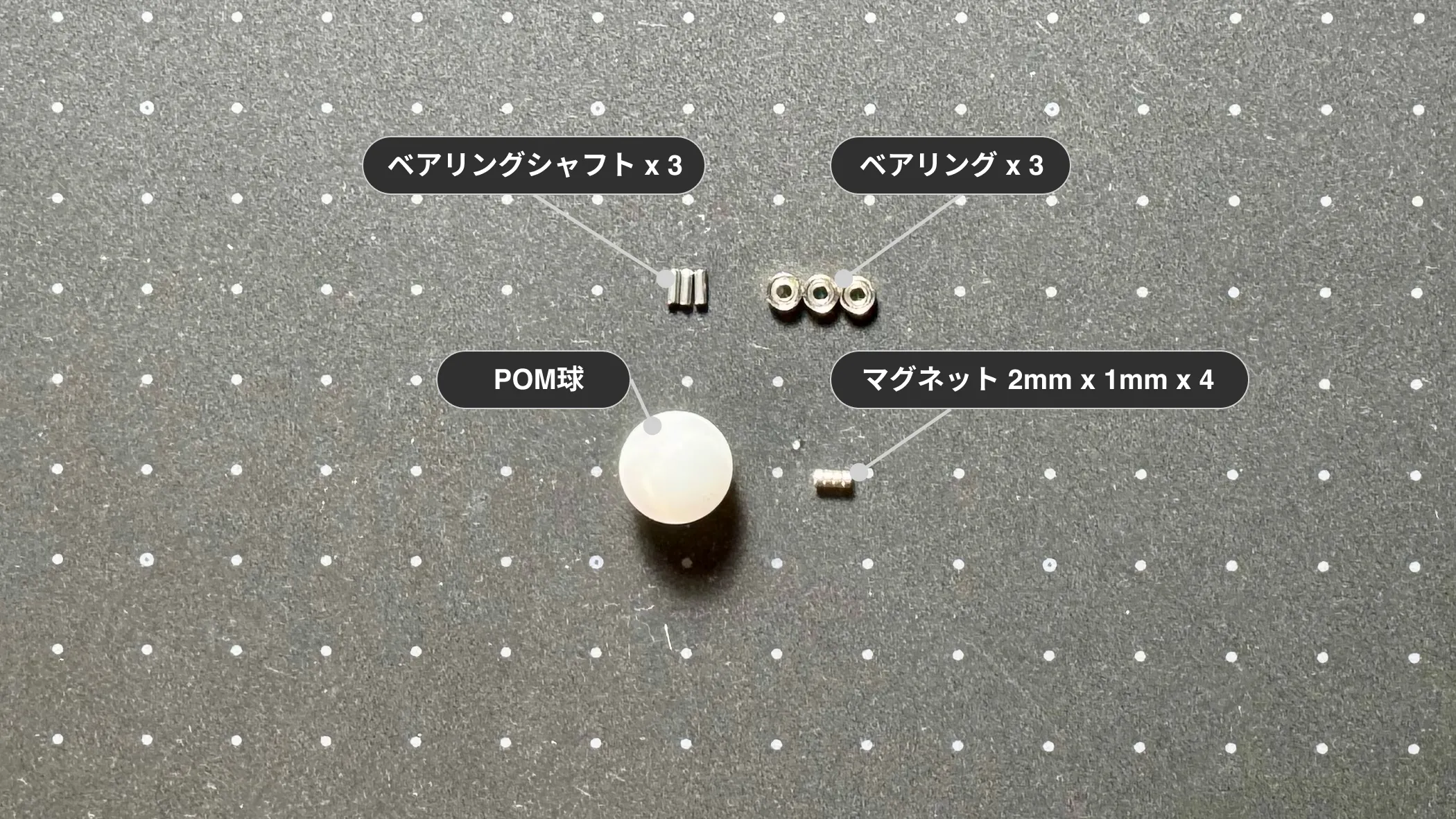

| 部品名 | 数量 | 備考 |
|---|---|---|
| POM球 | 1 | 10 or 12 or 14mm |
| ベアリング | 3 | 1.5 x 4 x 2mm |
| ベアリングシャフト | 3 | 1.4mm x 4mm |
| マグネット | 4 | 2mm x 1mm |
| 部品名 | モデル名 | 備考 |
|---|---|---|

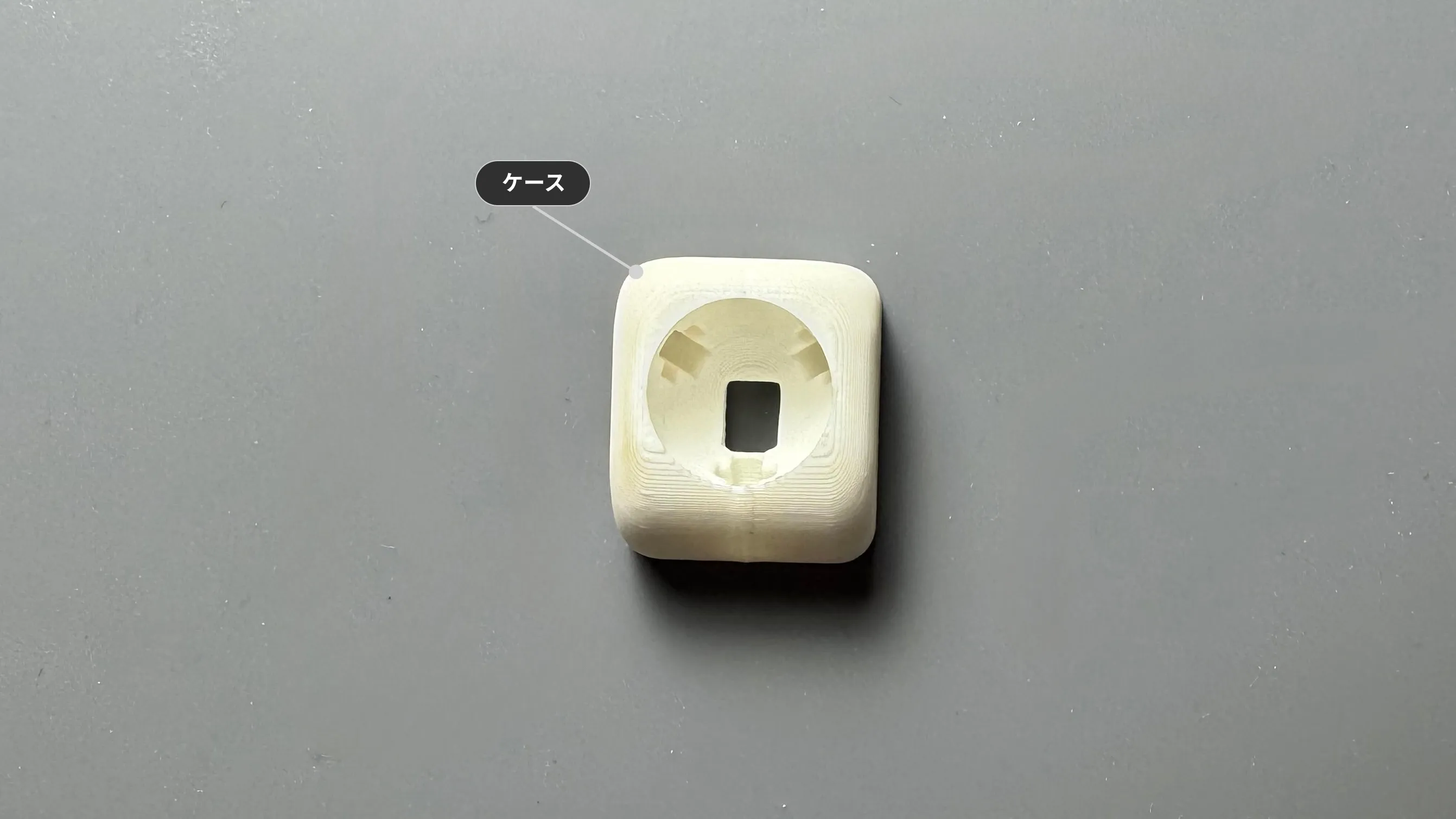

| ケース | (10 or 12 or 14)mmCase |
- ピンセット or 先端が細いペンチ
組み立て手順
Section titled “組み立て手順”1. マグネット取り付け
Section titled “1. マグネット取り付け”-

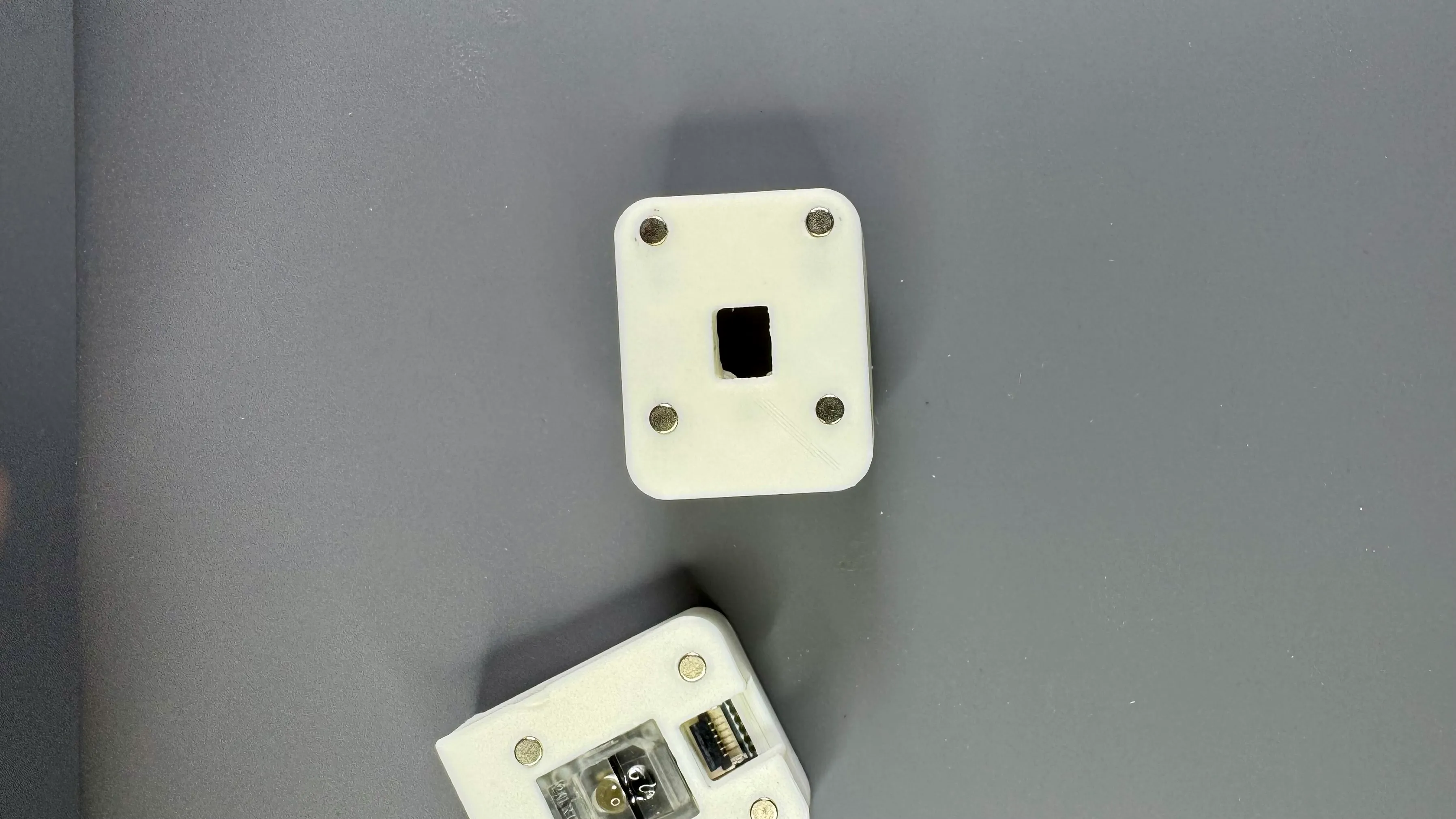

底面の4カ所へマグネットを取り付けてください。
2. ベアリング取り付け
Section titled “2. ベアリング取り付け”-
ベアリングへベアリングシャフトを挿入します。(3個)
-

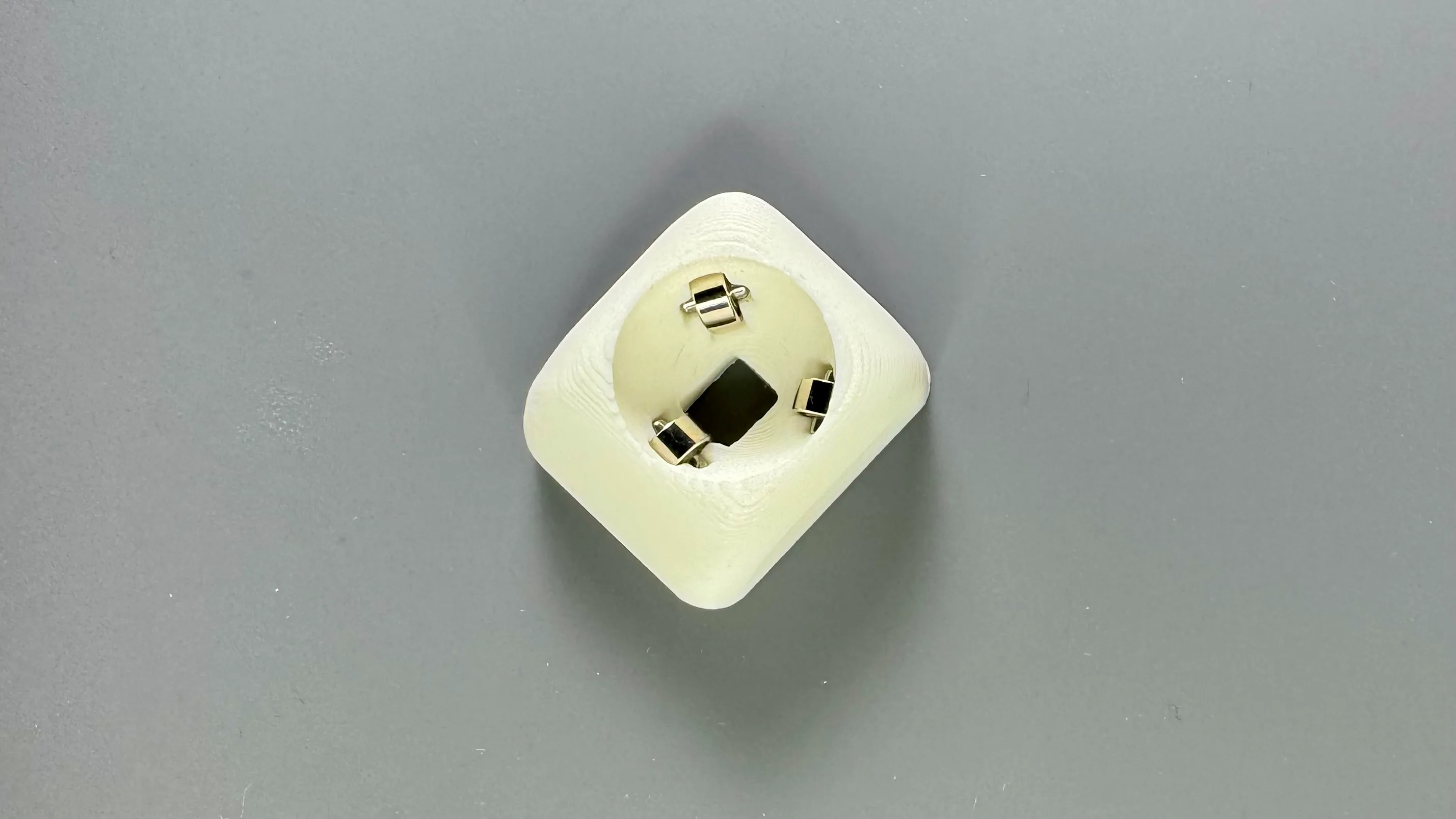

両端から同じ長さが出るように調整し、ケースの3カ所へ取り付けてください。

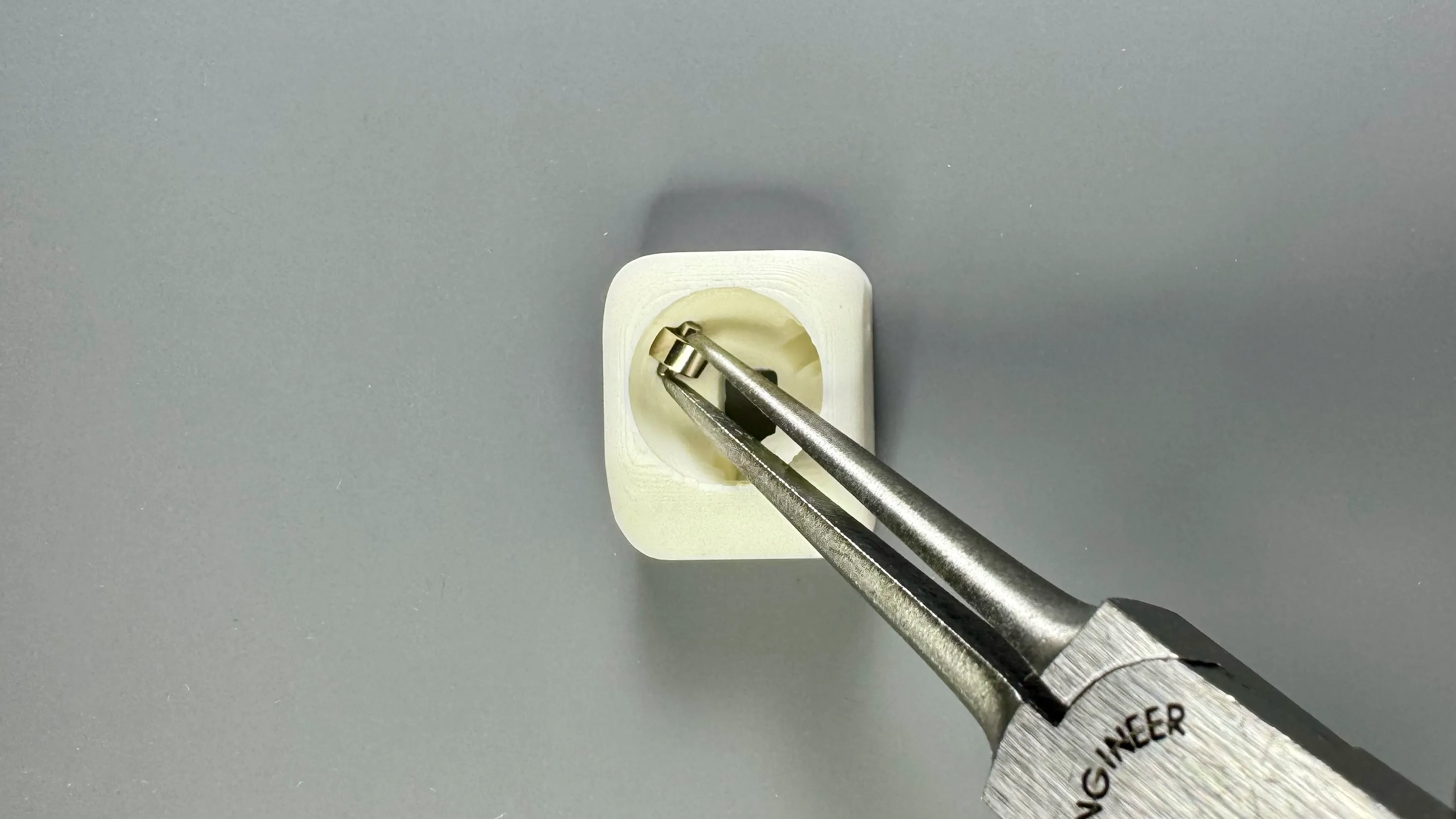

シャフトをピンセット等で押すと嵌ります。
3. POM球取り付け

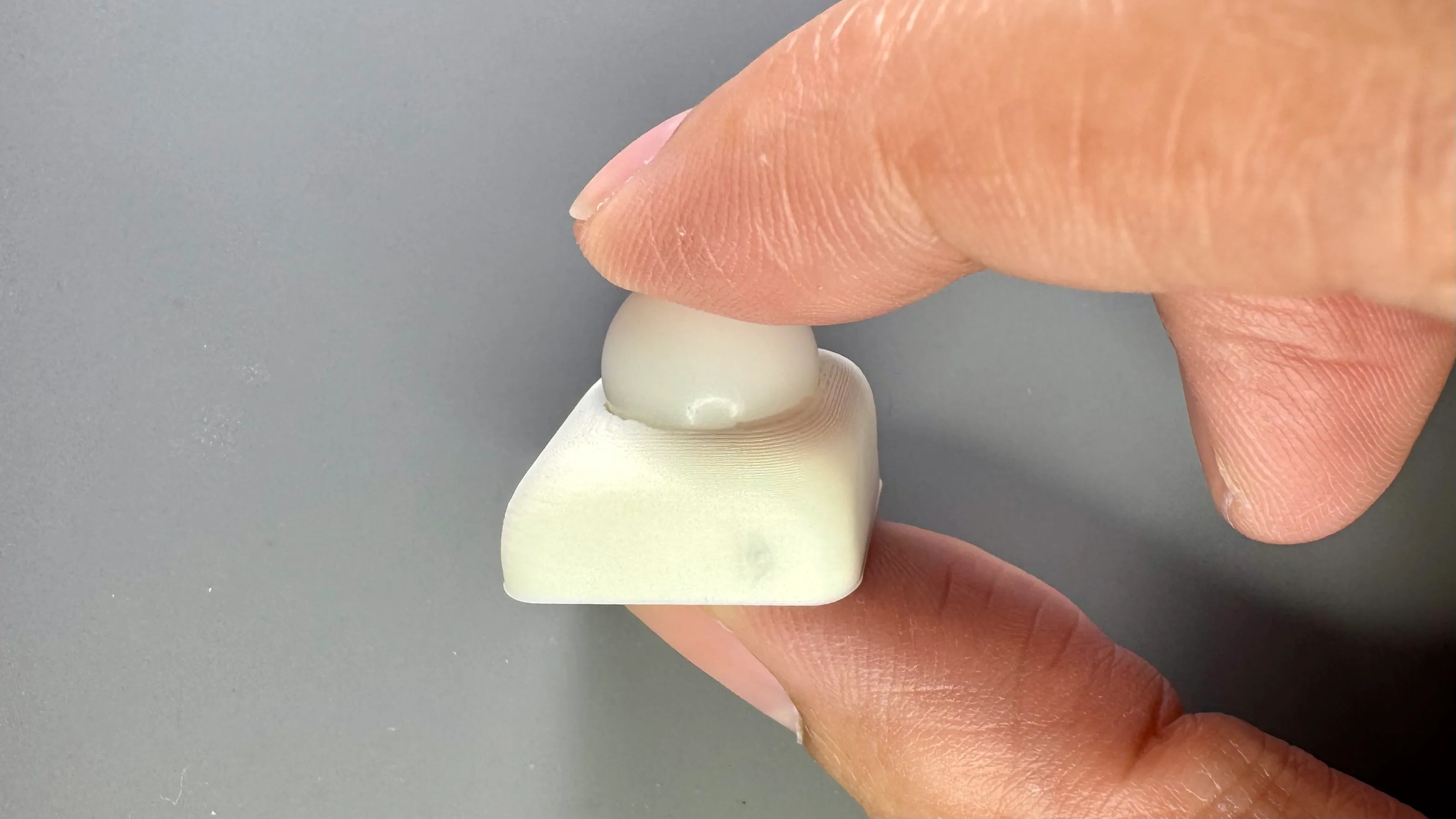

Section titled “3. POM球取り付け”- POM球を上から押し込んで完成です。
