トラックボールユニット (20mm) ビルドガイド

20mmボールを使用したトラックボールユニットのビルドガイドです。

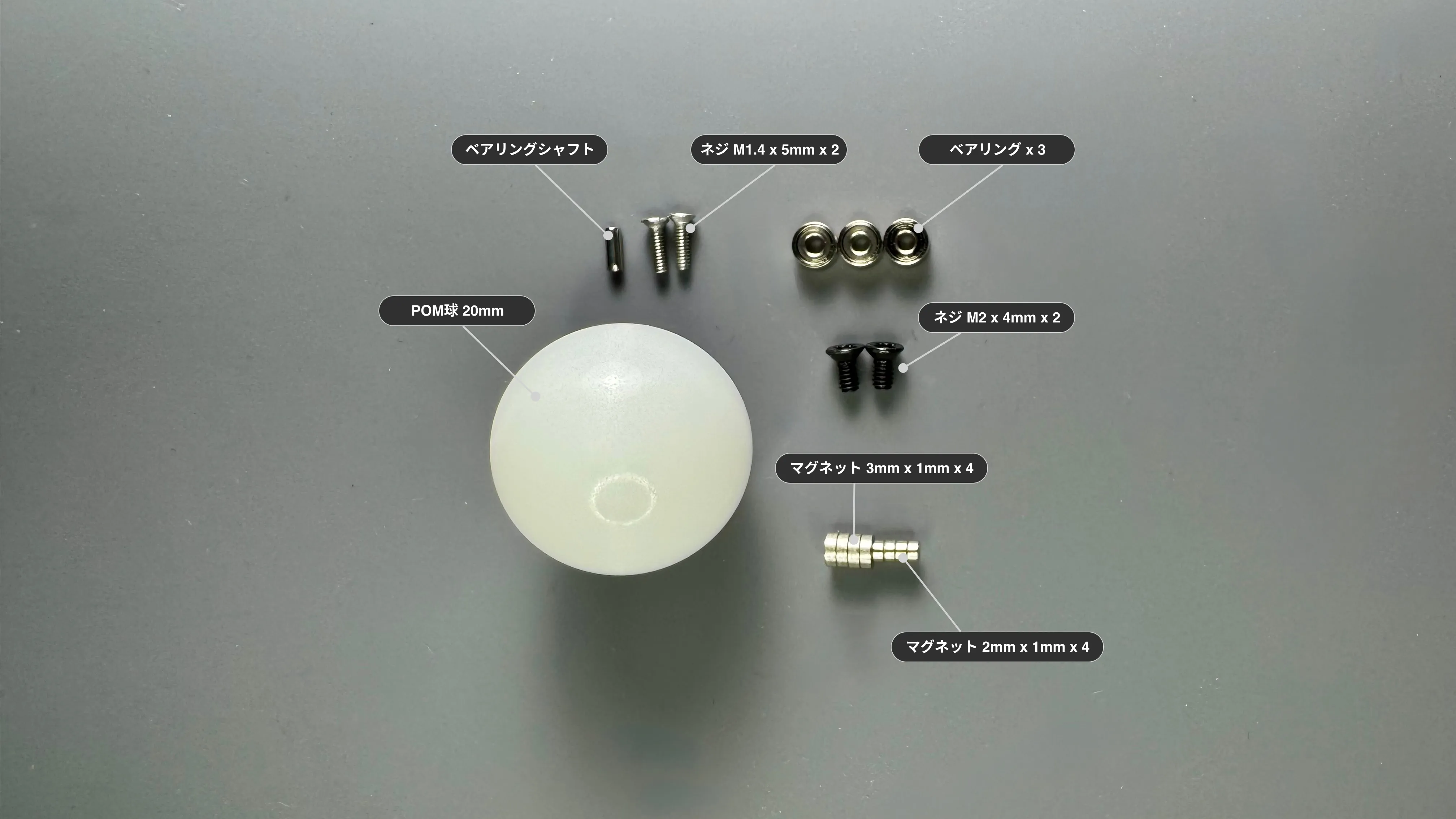

内容物

部品名	数量	備考
POM球	1	20mm
ベアリング	3	1.5 x 4 x 2mm
ベアリングシャフト	1	1.4mm x 4mm
ネジ	2	M1.4 x 5mm
ネジ	2	M2 x 4mm
マグネット	4	3mm x 1mm
マグネット	4	2mm x 1mm

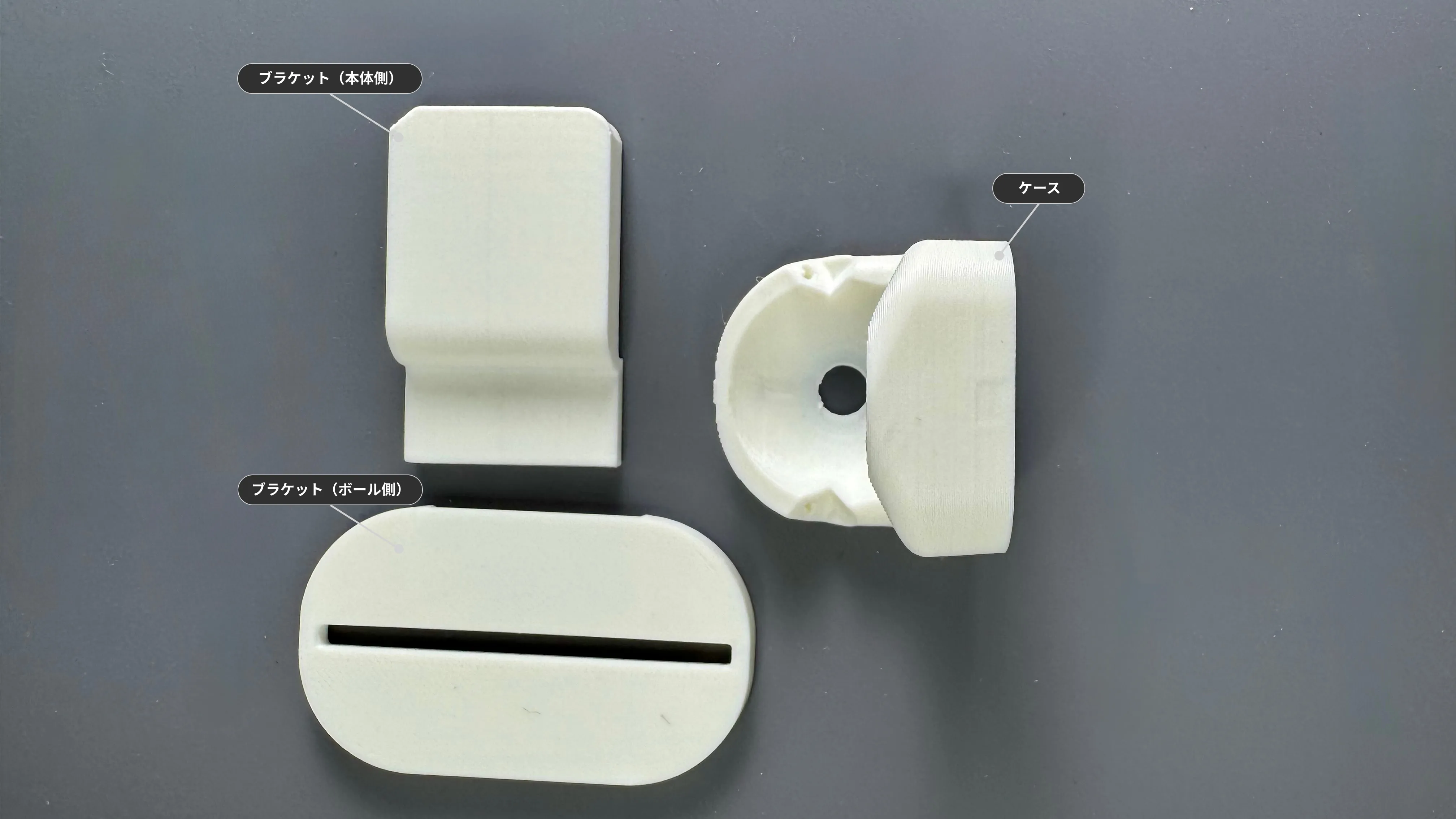

ケース

ケースをご自身で用意される方は

ケースデータ 🔗のTrackBall20mm.stepをご使用ください。

部品名	モデル名	備考
ケース	20mmCase
ブラケット(本体側)	Bracket4Main
ブラケット(ボール側)	Bracket4TrackBallCase

---

別途必要なもの

部品	数量	備考
接着剤	1

---

必要な工具

• ピンセット or 先端が細いペンチ
• ドライバー (+)

---

組み立て手順

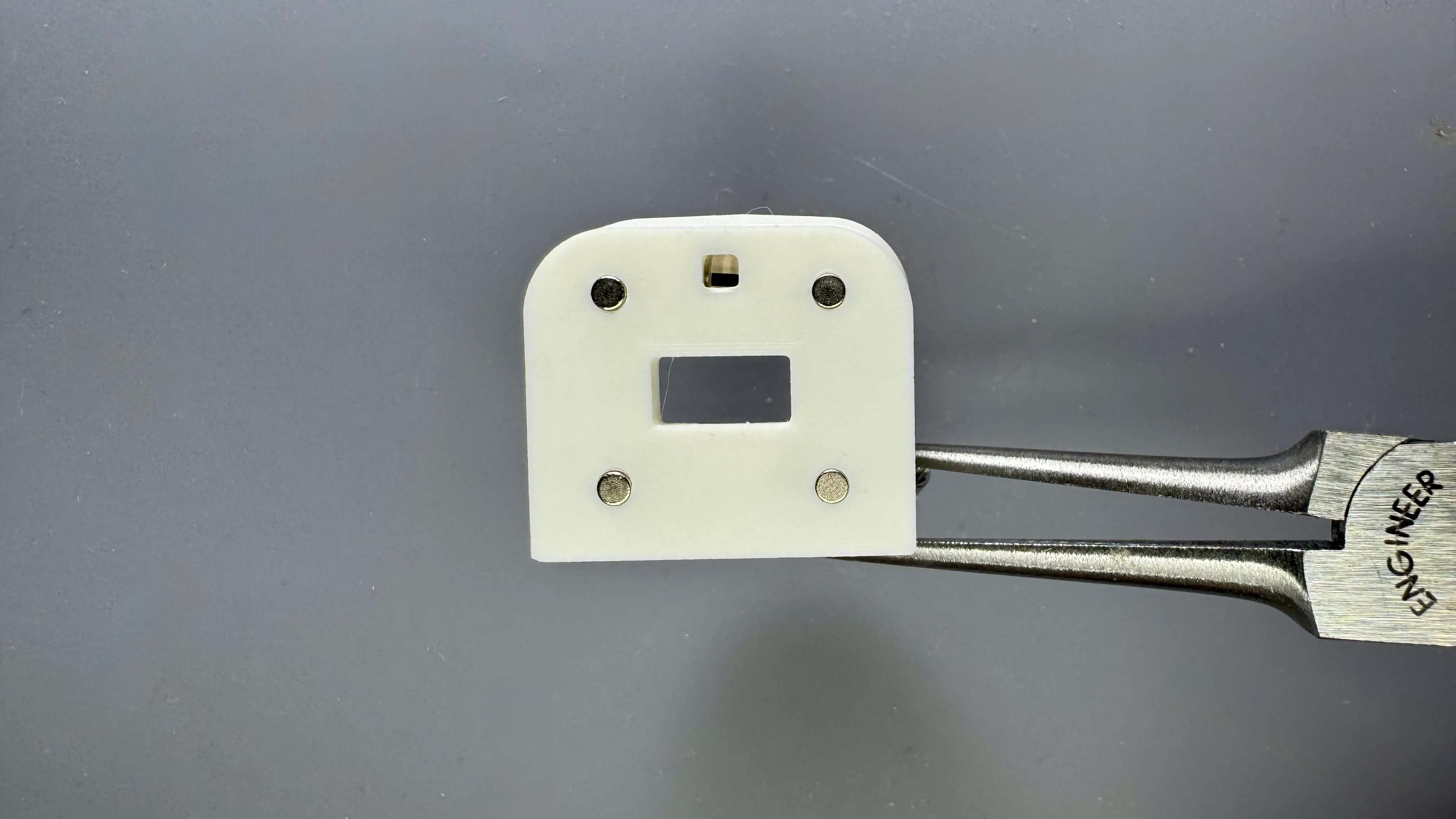

1. センサー固定用マグネット取り付け

1. トラックボールケースの側面へマグネットを取り付けてください。

   センサーモジュールのマグネットの極性に合わせる必要があります



2. ベアリング取り付け

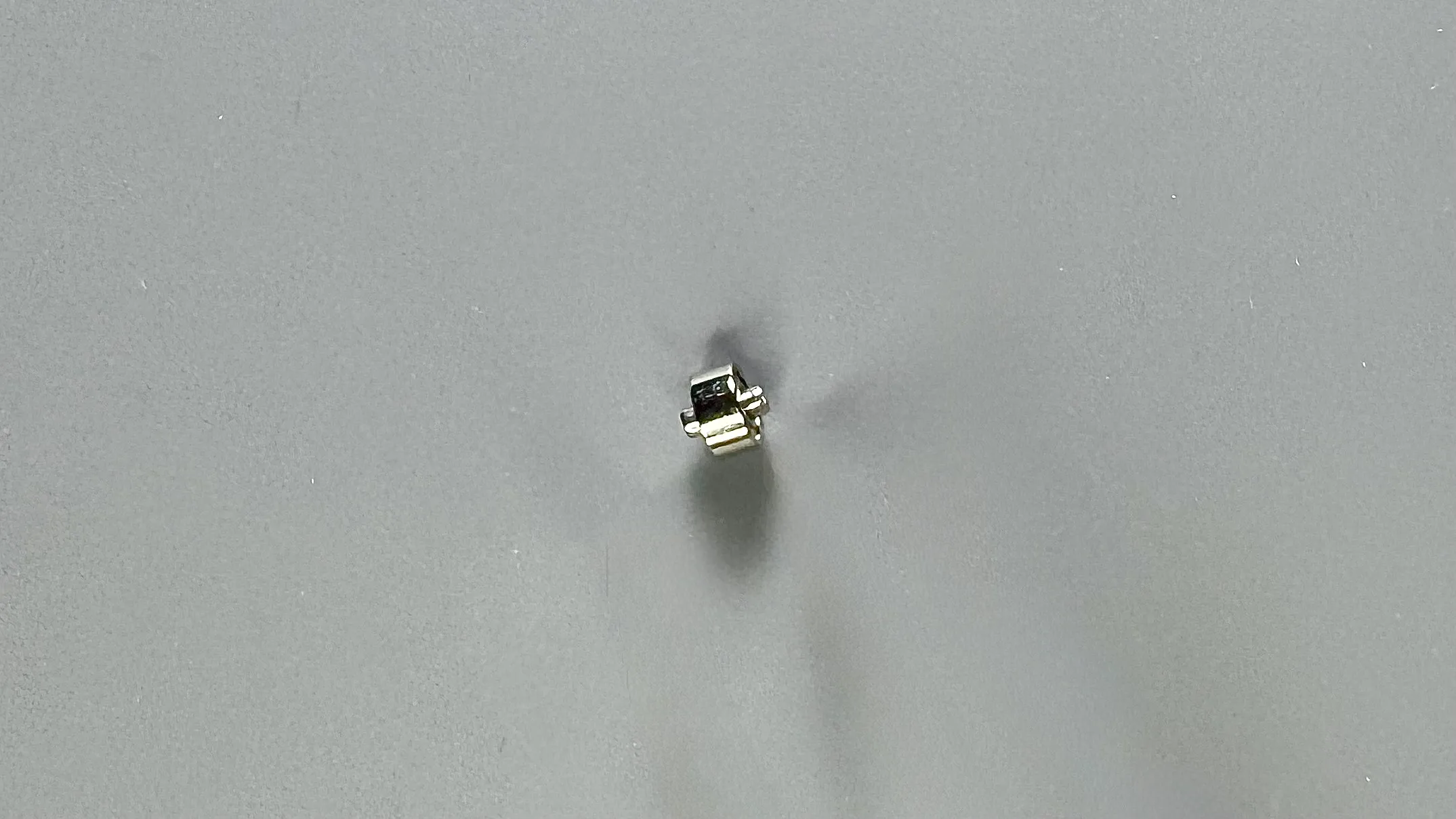

1. ベアリングへベアリングシャフトを挿入してください。

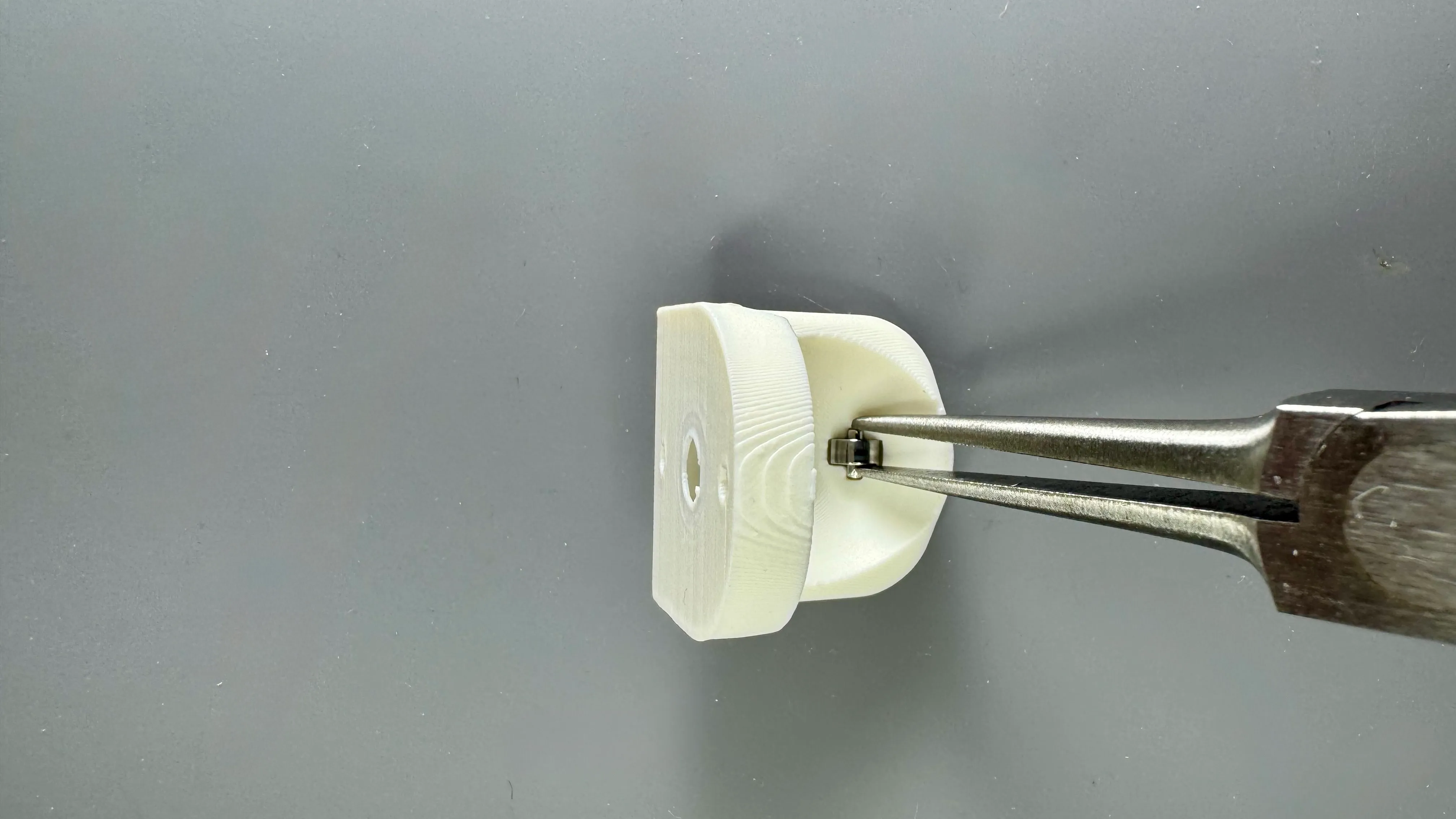

2. 両端から同じ長さが出ていることを確認し、ケースへ取り付けてください。
   シャフトをピンセット等で押すと嵌ると思います。

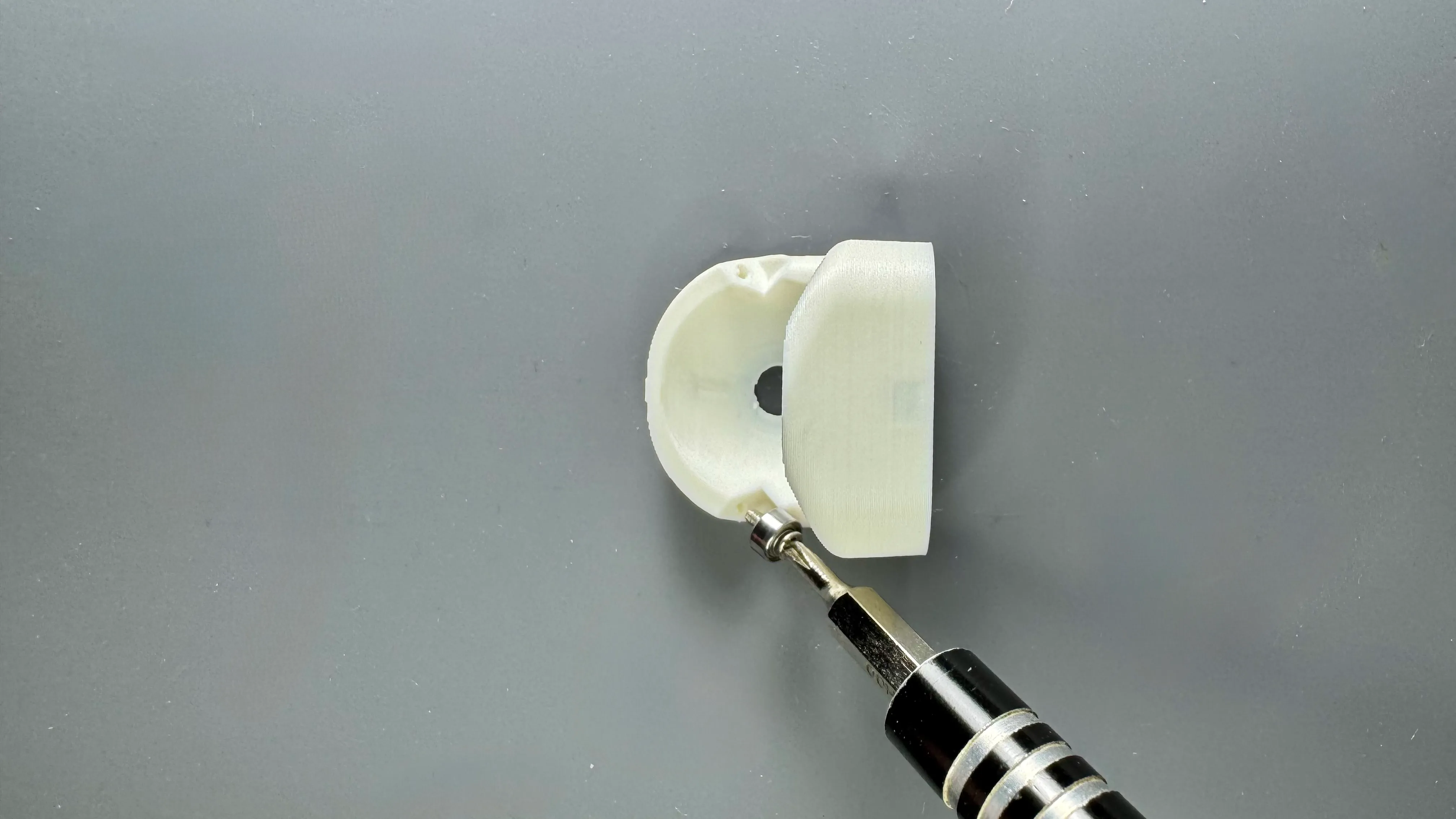

3. 他2カ所はM1.4のネジで固定してください。

   ネジは垂直に入れてください

   斜めに固定されるとベアリングがボールに当たりません。

   締めすぎないこと

   締めすぎるとネジ穴が広がり、緩くなる場合があります。
   ベアリングを固定できる程度に締めてください。



3. ブラケット組み立て

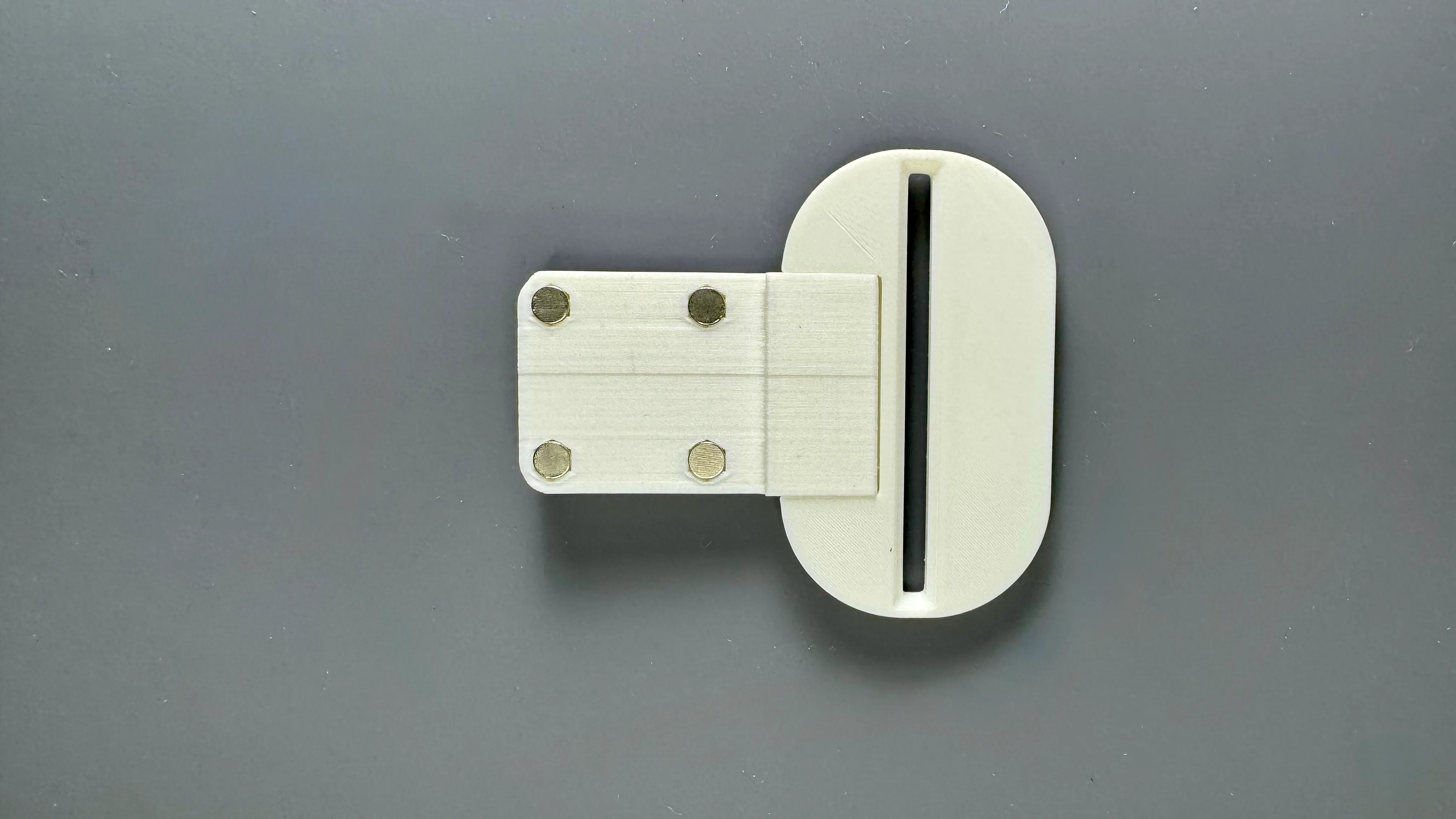

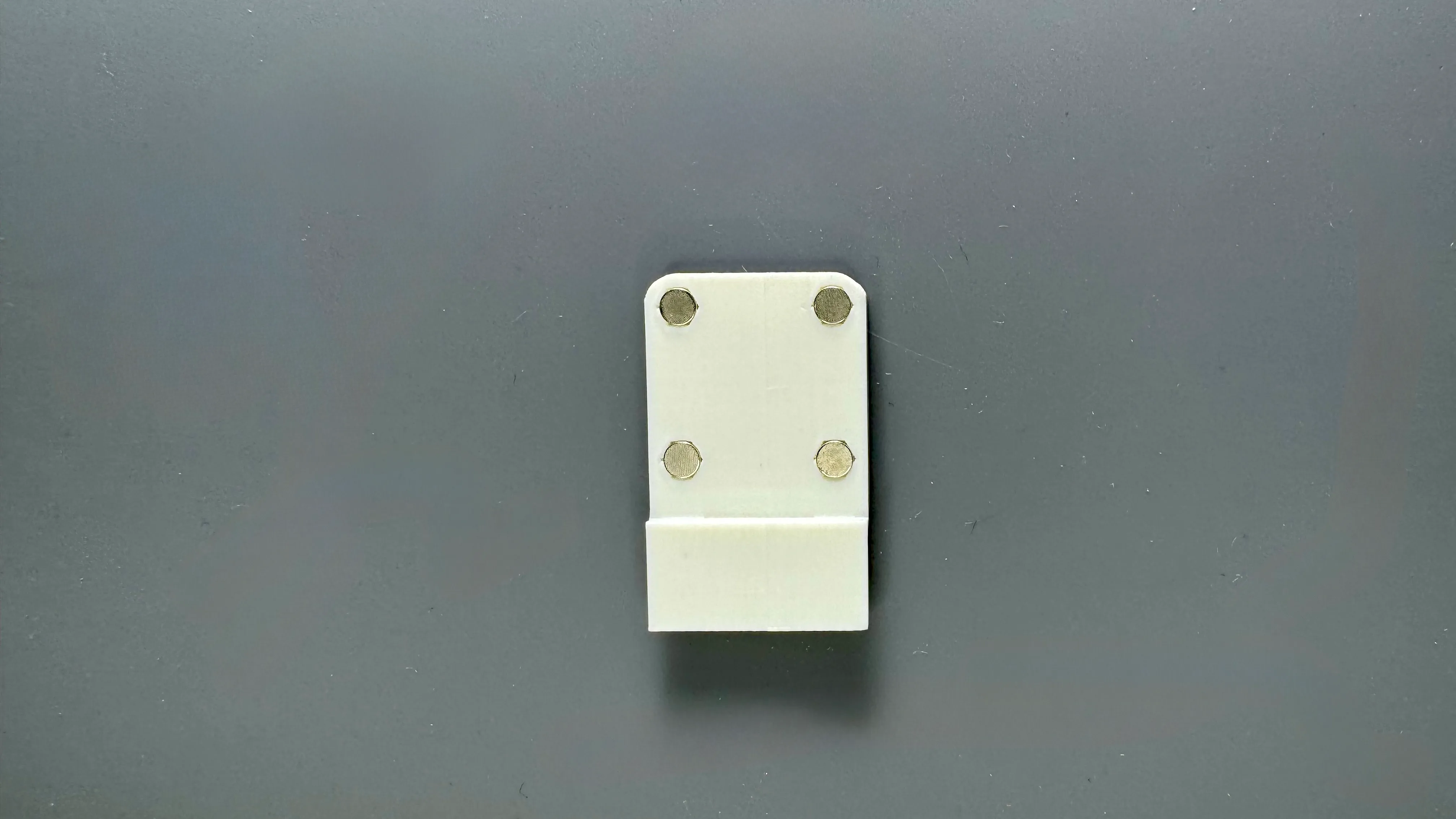

1. 底面の4カ所へマグネットを取り付けてください。

   本体のマグネットの極性に合わせる必要があります

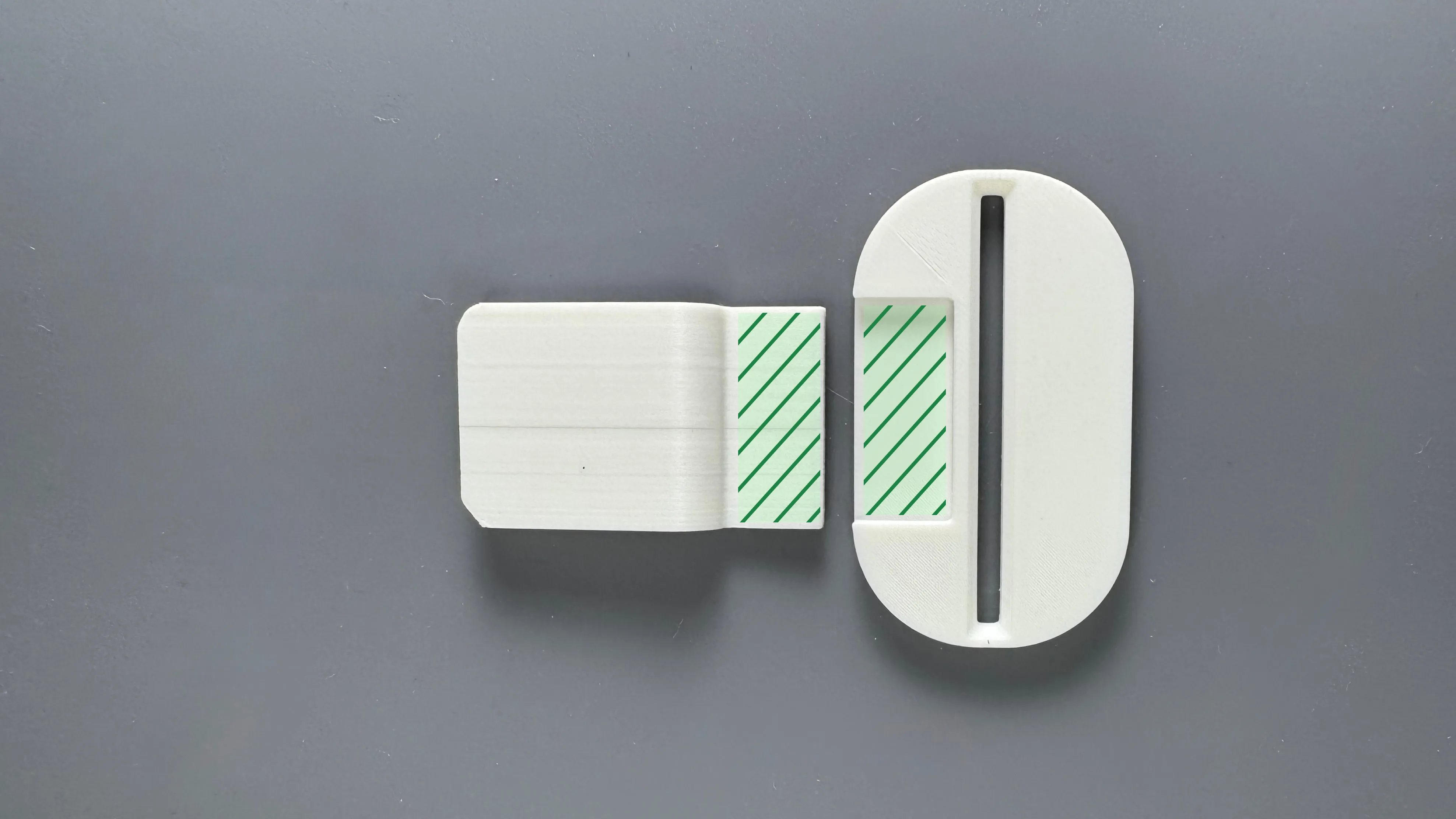

2. ブラケット(本体側)とブラケット(ボール側) へ接着剤を塗布し、固定してください。

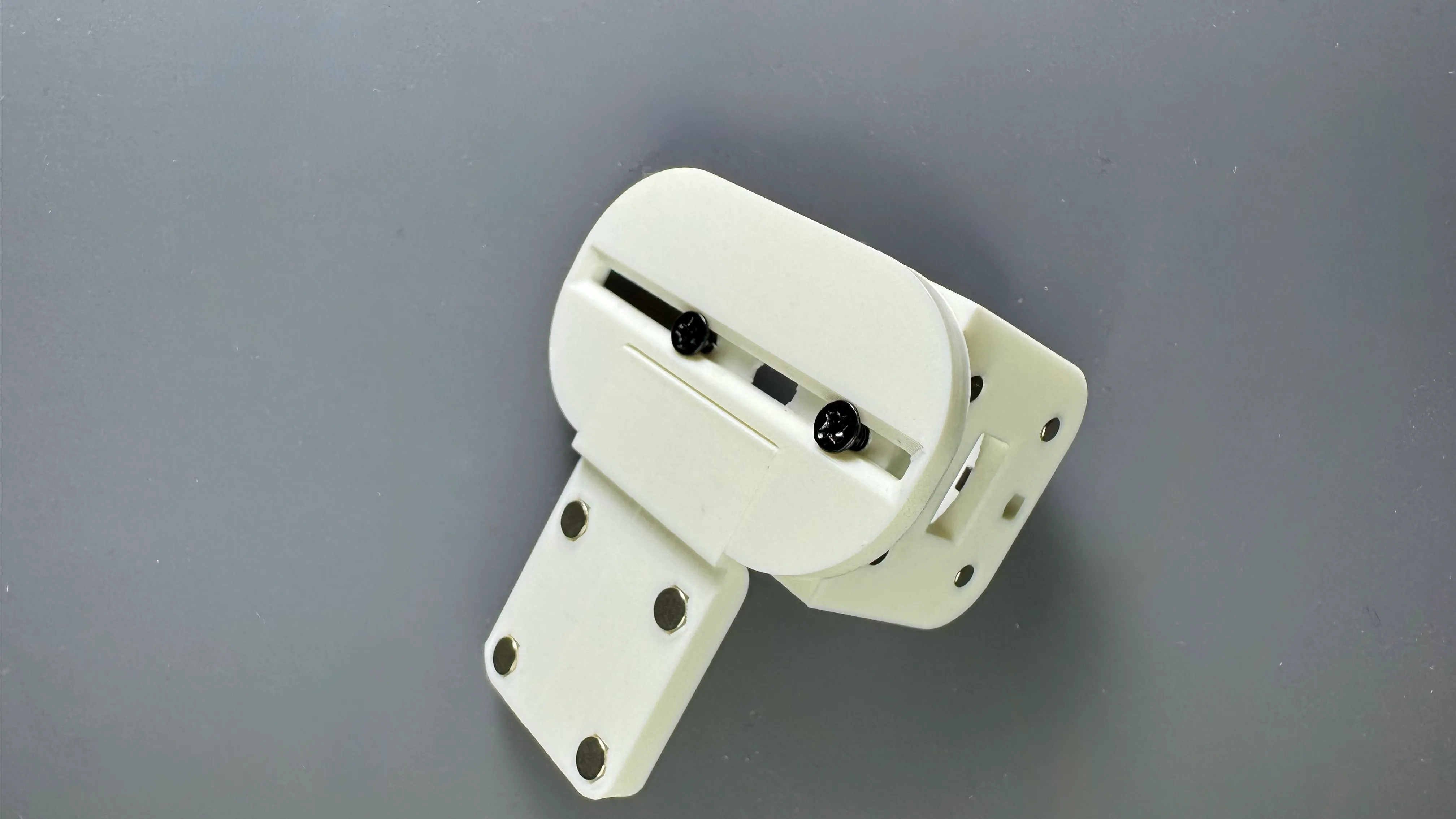

4. ブラケットとトラックボールケースの固定

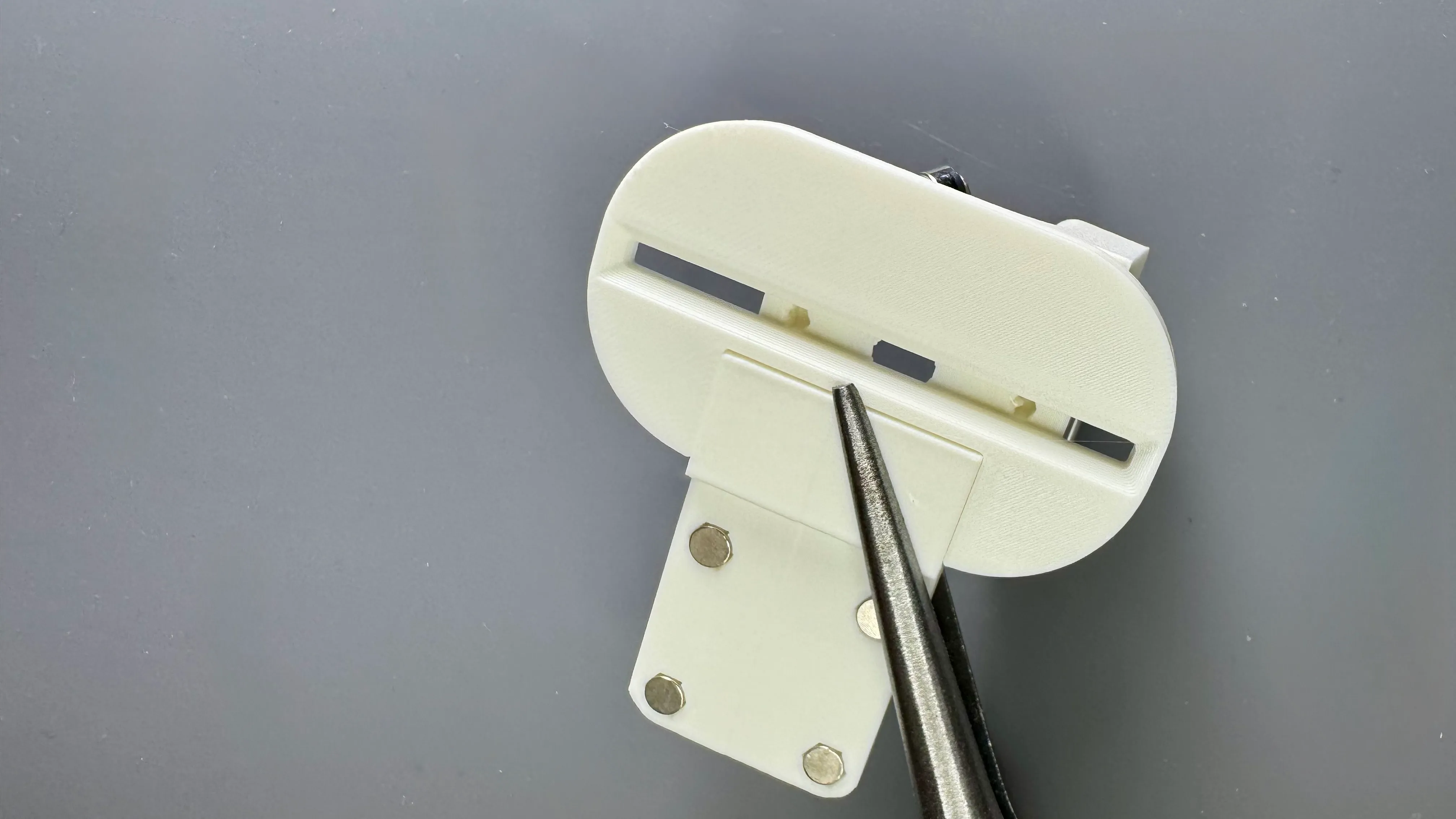

1. トラックボールケースを載せ、お好きな位置に調整し、底面からM2ネジで固定してください。
   (位置調整ができる程度に締めるのもオススメです)



   左手側で使用する場合は180°回転させて固定してください

5. トラックボール取り付け

1. トラックボールを押し込んで完成です。
   滑らかに回転することを確認してください。

---

付け替え方法

本体へトラックボールセンサーが取り付け済みであることを前提とします

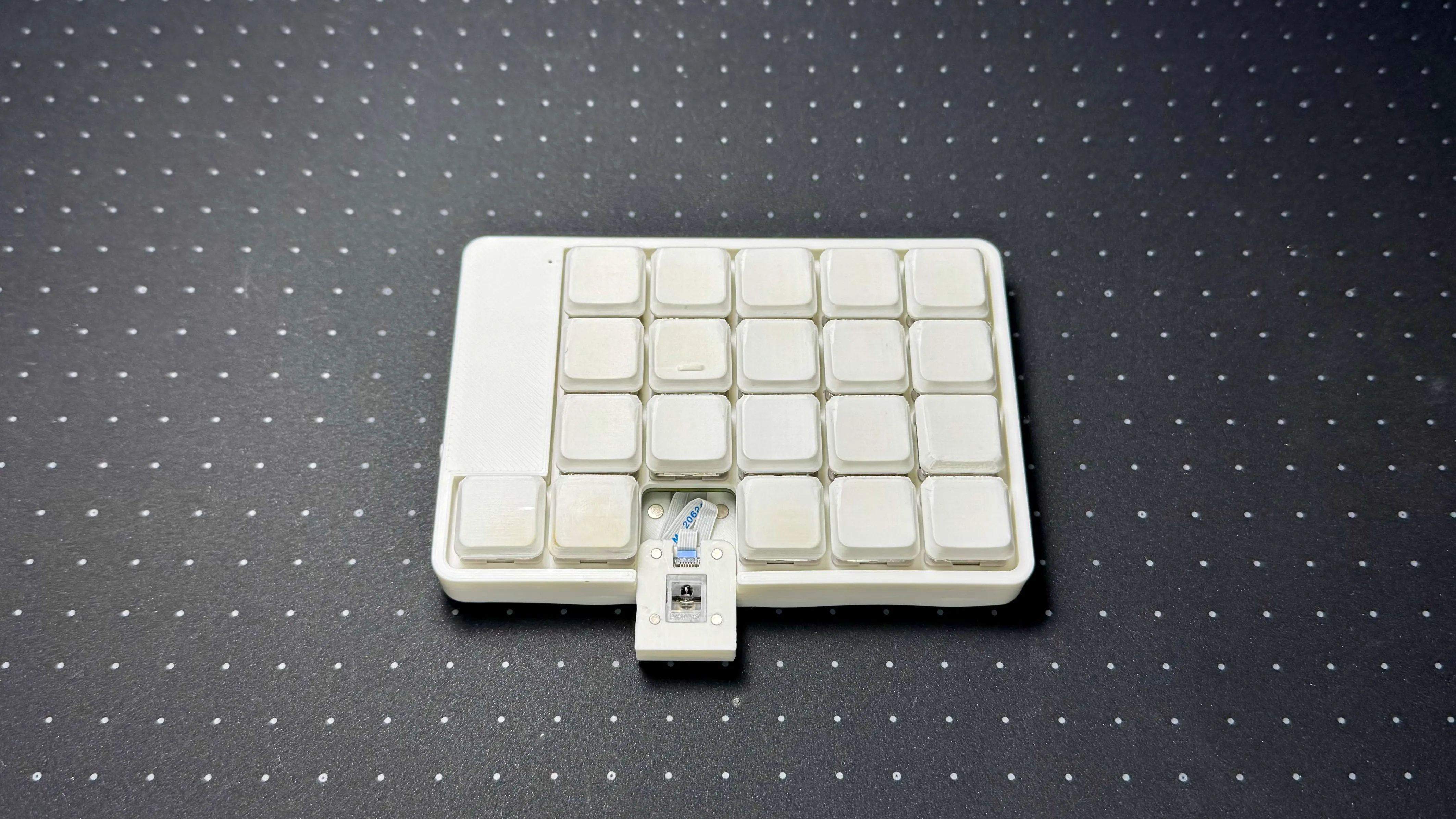

1. 本体からトラックボールセンサーを引き出します。

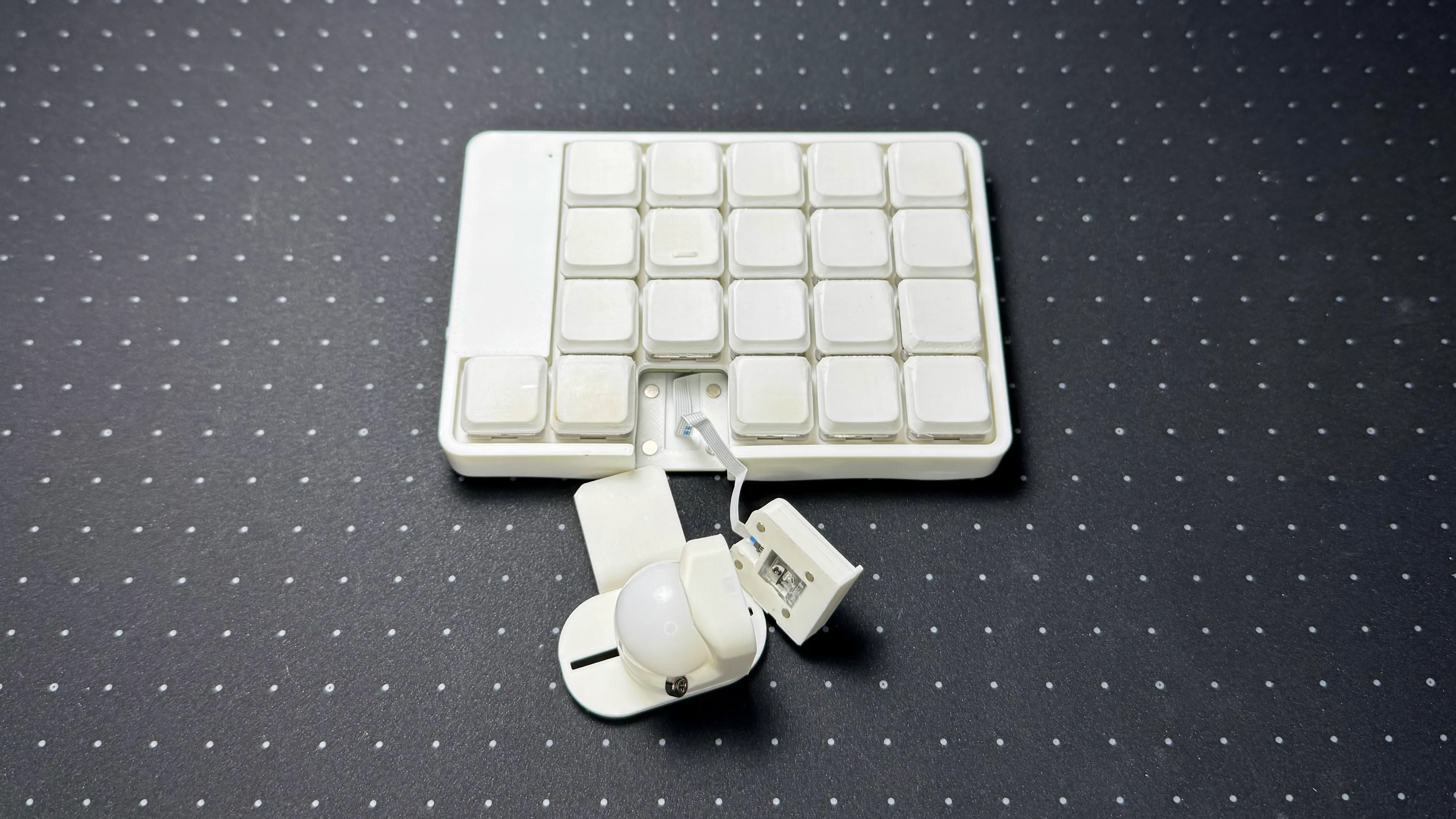

2. 20mmトラックボールケースへ、FFCが奥になるようにセンサーモジュールを取り付けてください。

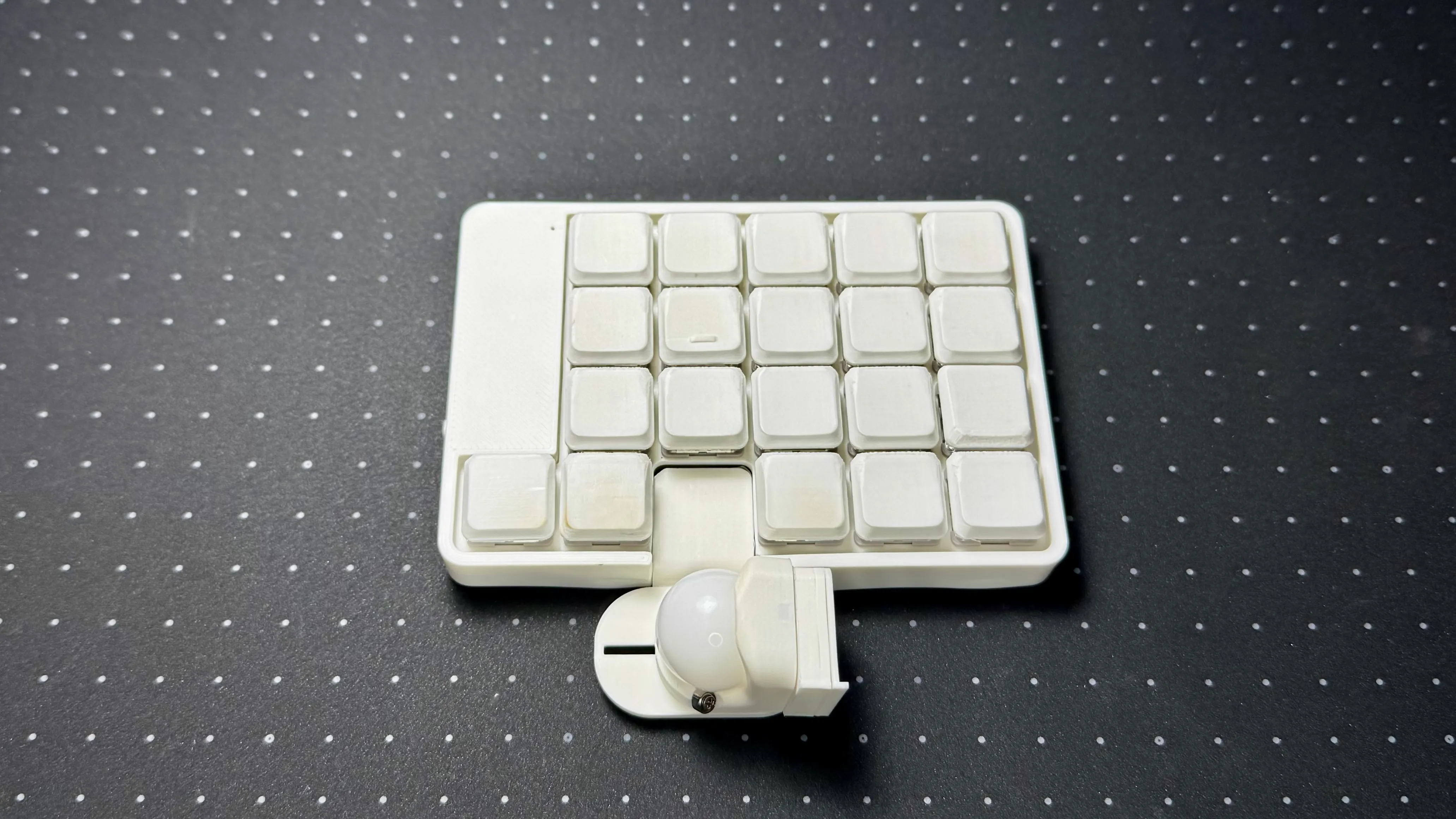

3. FFCが干渉しないように避けながら、本体とブラケットを接続してください。
