ファームウェア

LisMはZMKファームウェアを使用しています。
キーマップの変更やモジュールの構成変更には、ファームウェアの書き換えが必要です。

• zmk-config-LisM 🔗

---

セントラルとペリフェラル

デフォルトでは、右がセントラル、左がペリフェラルです。
build.yamlを編集してビルドすることで逆にすることも可能です。

---

主な編集箇所

• キーマップやコンボ
  config/lism.keymapを編集します。
  （KeymapEditorで変更できる内容です）

• ハードウェア構成など
  boards/やsnippets/内のファイルを編集します。
  （例えば、デュアルトラボで片側をスクロール固定にしたい場合など）

---

ビルド済みファームウェア

• v1.0.1 (ZMK v0.3) 🔗
• DYA Studio対応版 (ZMK v0.3) 🔗

モジュール構成とファームウェア

左右のキーボードには、それぞれ対応したファームウェアを書き込む必要があります。
ファームウェアはモジュールの組み合わせによって異なります。

左側モジュール	右側モジュール	左手側ファームウェア	右手側ファームウェア
トラックボール	非トラックボール1	lism_left_[c/p]_trackball.uf2	lism_right_[c/p]_non_trackball.uf2
非トラックボール1	トラックボール	lism_left_[c/p]_non_trackball.uf2	lism_right_[c/p]_trackball.uf2
非トラックボール1	非トラックボール1	lism_left_[c/p]_non_trackball.uf2	lism_right_[c/p]_non_trackball.uf2
トラックボール	トラックボール	lism_left_[c/p]_trackball.uf2	lism_right_[c/p]_trackball.uf2

[c/p]はcentral または peripheral

---

ファームウェアの書き込み手順

ファームウェアを書き換えるには、キーボードを「ブートローダーモード」で起動し、PCに接続する必要があります。

1. USBケーブルでPCと接続する

2. ブートローダーモードで起動する
   以下のいずれかの方法でブートローダーモードにしてください。

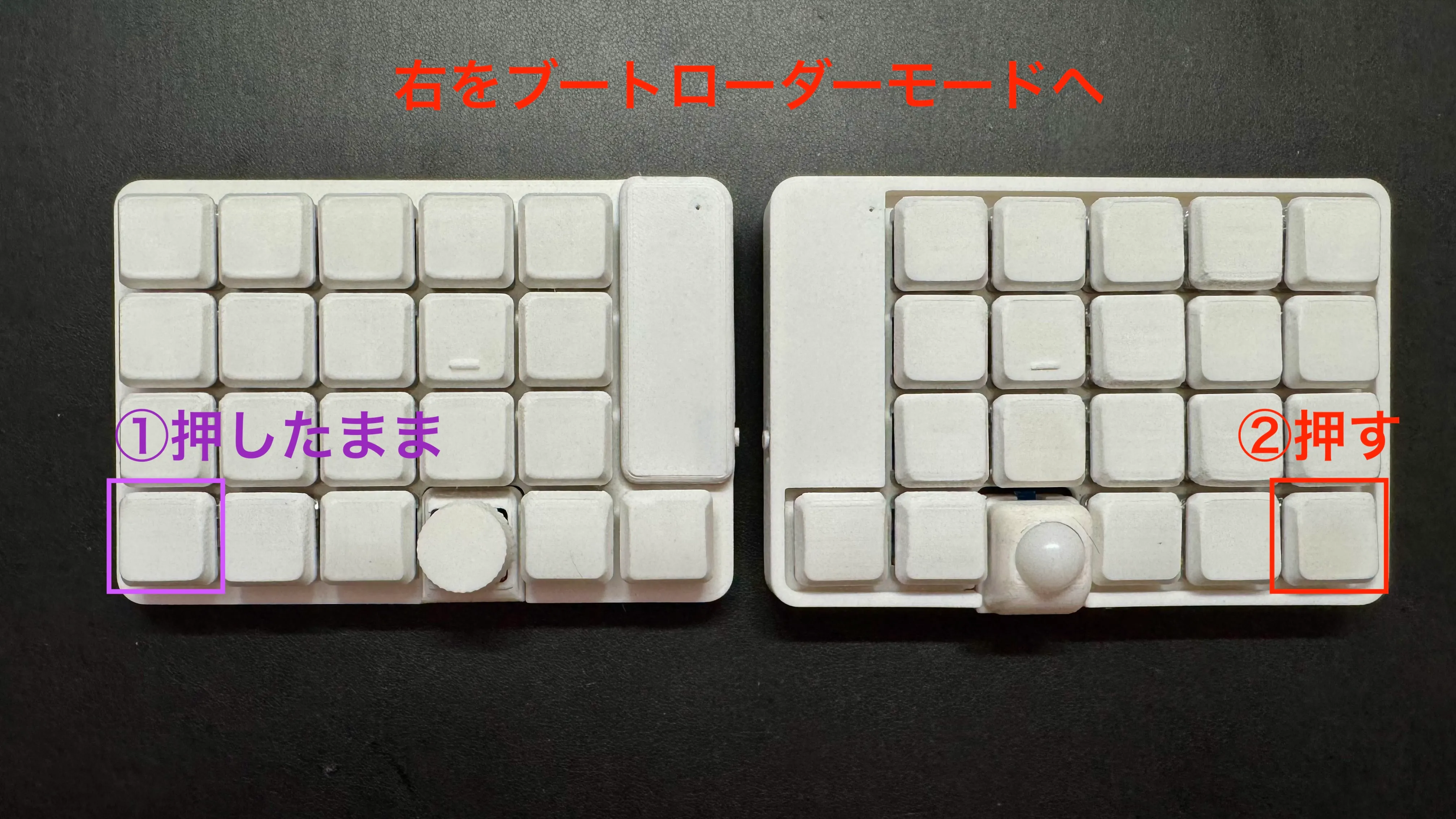

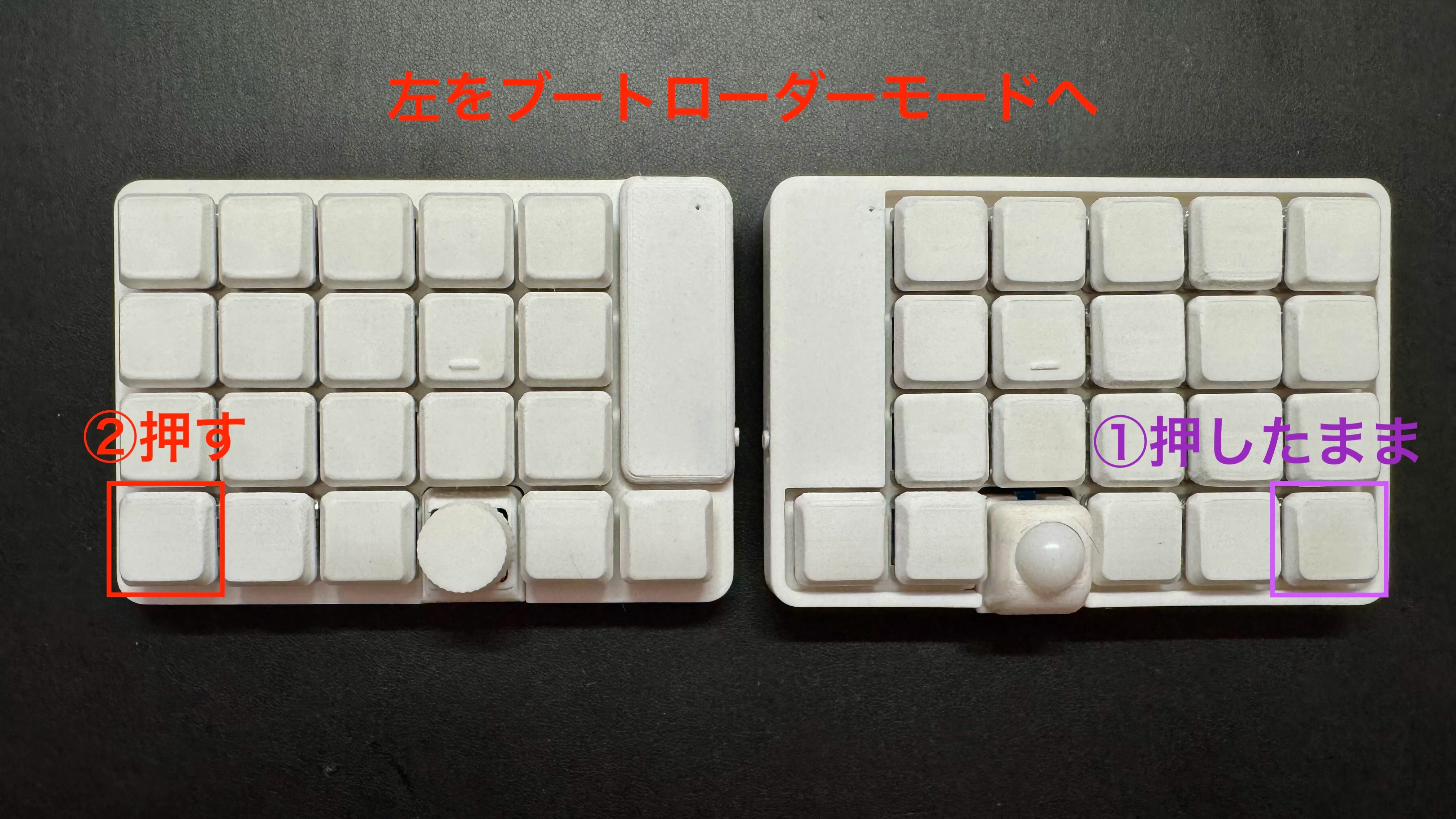

   • 反対側のキーボードの外側1番下のキーを押しながら、ブートローダーモードにしたい側のキーボードの外側1番下キーを押します。

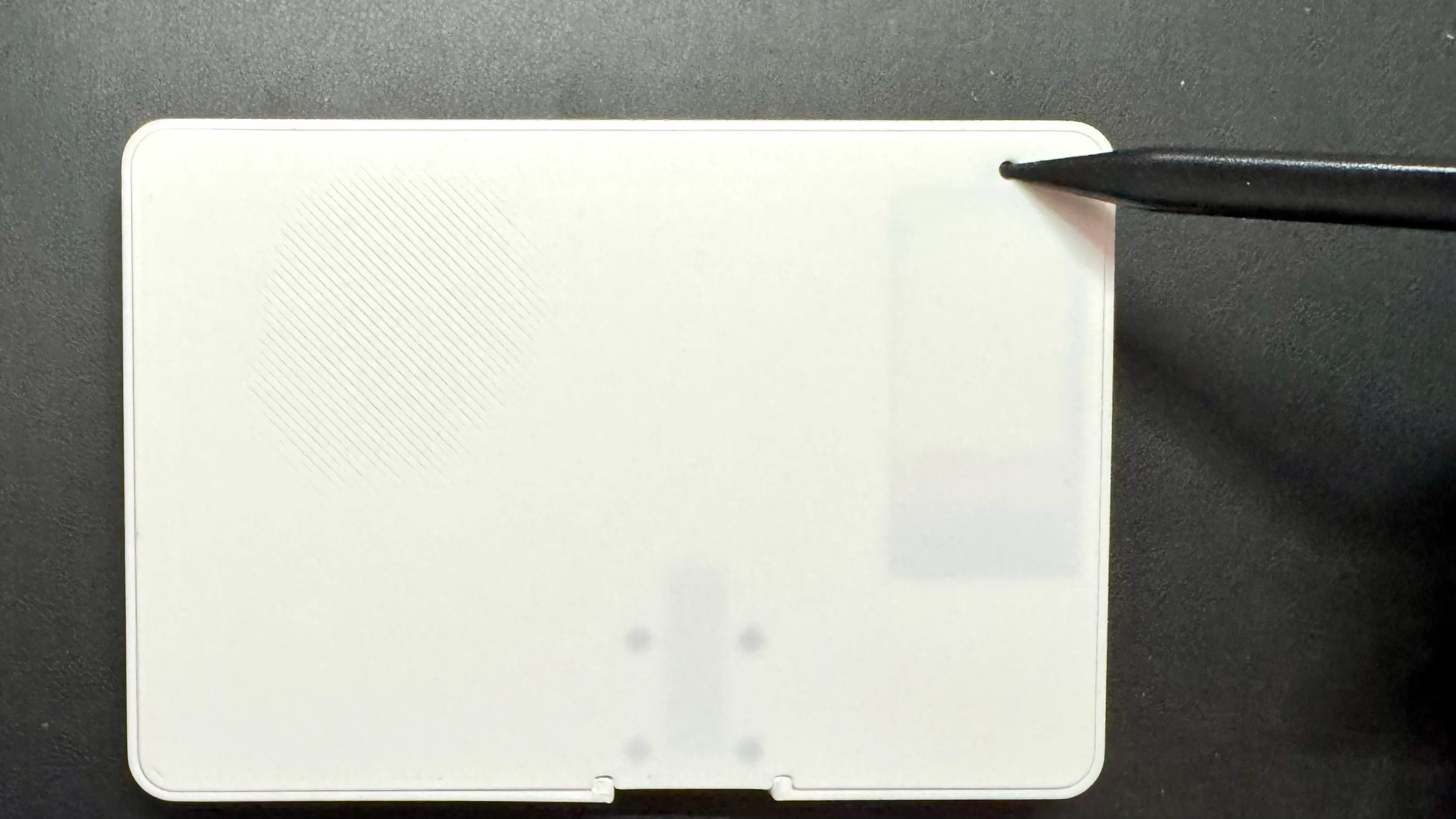

   • キーボード底面のリセットボタンを素早く2回押します。

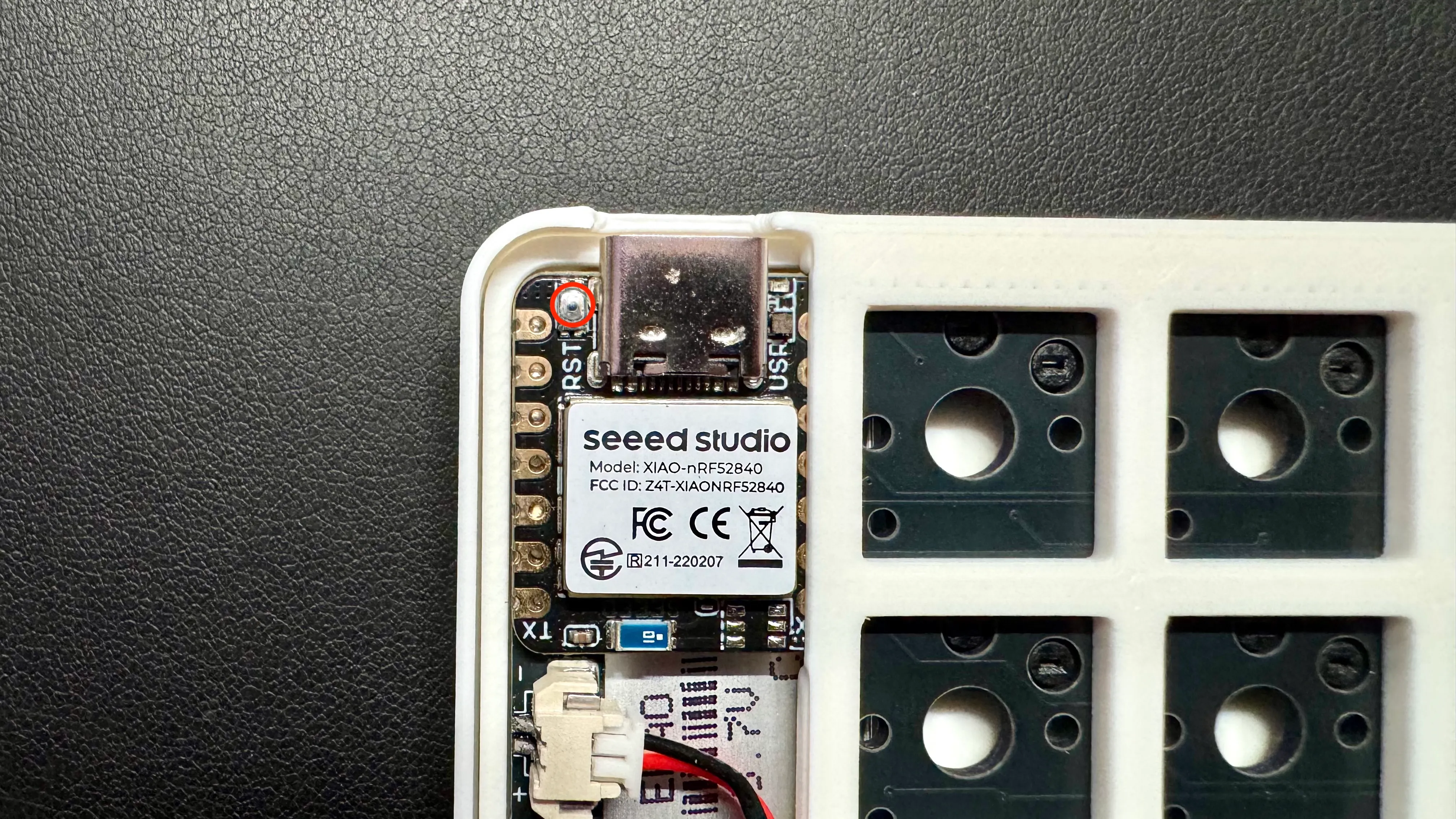

   • XIAOのリセットボタンを素早く2回押します。


   成功すると、PC上にUSBドライブとして認識されます。

3. ファームウェアファイルをコピーする

   • .uf2 形式のファームウェアファイルを、表示されたUSBドライブにドラッグ＆ドロップでコピーします。
   • コピーが完了すると、キーボードは自動的に再起動します。

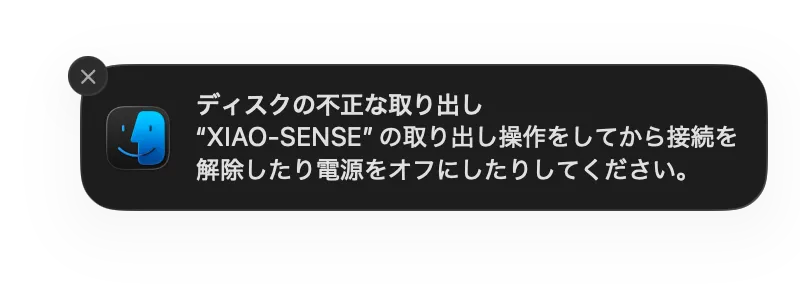

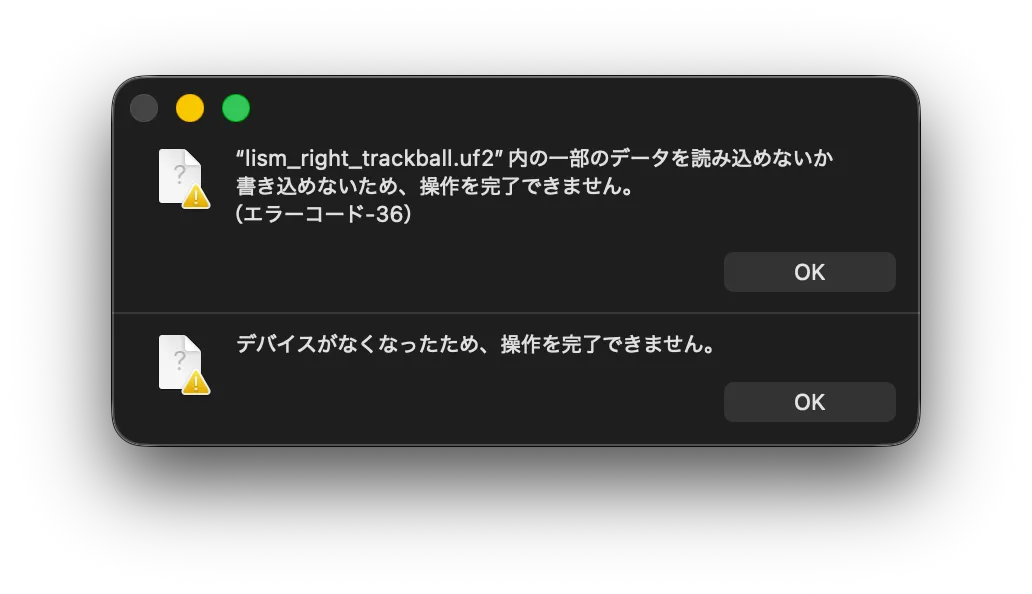

   macOSでは書き込み後に以下のメッセージが表示されますが、典型挙動で問題ありません

   これらのメッセージが表示されても正しく書き込まれています。



---

キーマップの変更方法

キーマップの変更には、主に以下の4つの方法があります。
ご自身の環境や好みに合わせて選択してください。

	方法	特徴
1	DYA Studio	ファームウェアの書き換え不要でブラウザから様々な設定可能(トラボも可能)
2	ローカルビルド	環境構築が必要だが、変更→テストが試しやすい
3	GitHub Actions	ブラウザで完結できる
4	ZMK Studio	ファームウェアの書き換え不要でブラウザから様々な設定可能

1. DYA Studio

DYA Studio

@cormoran707 🔗さんが作成された素晴らしいキーマップ変更ツールです。
ファームウェアのビルド・書き換え不要でブラウザからキーマップ・エンコーダー・トラックボールなど各種設定を変更可能です。
ZMK Studioよりできることが多く、デザインや操作性に優れています。

専用ファームウェアが必要

利用するには専用のファームウェアを使用する必要があります。
LisMでは別ブランチ(dya-studio_zmk-v0.3)にて用意しています。

• ブランチ (dya-studio_zmk-v0.3) 🔗
• ビルド済みファームウェア

機能や使用方法

本家 DYA Studio 🔗を参照。

DYA Studioに関しての注意事項

• 現時点では実験的な機能とのことですので、自己責任にてご利用ください。
• 当方は一切のサポートを致しかねます。
• 使用できる専用ファームウェアは提供いたしますが、継続的に提供できるかは不明です。

2. ローカル環境でのビルド

ご自身のPCにDocker 🔗とVS Code 🔗を準備することで、最も手軽かつ高速にキーマップの試行錯誤ができます。
GitHubアカウントは不要で、一度環境を構築すれば、約30秒でビルドが完了します。

準備:

1. Visual Studio Code 🔗 をインストールします。
2. Docker Desktop 🔗 をインストールし、起動しておきます。
3. VS Codeの拡張機能「Dev Containers 🔗」をインストールします。
4. zmk-config-LisMリポジトリ 🔗 をPCにクローン（またはzipでダウンロードして展開）します。

手順:

1. Dev Containerの起動

   1. クローンしたリポジトリのフォルダをVS Codeで開きます。
   2. 画面右下に「Reopen in Container」という通知が表示されたら、そのボタンをクリックします。(初回起動時は環境構築のため数分かかります)

2. キーマップの編集
   コンテナ内のconfig/lism.keymapファイルがキーマップの定義です。以下のいずれかの方法で編集します。

   • Keymap Editorを利用する場合:

     1. Keymap Editor 🔗を開きます。(GitHubでのサインインは不要です)
     2. SourceからClipboardを選択します。
     3. KeyboardからNew Keyboardを選択します。
     4. KeyboardからCustomを選択し、config/lism.jsonを ドロップ（or 選択）します。
     5. Keymapの内容を削除し、config/lism.keymapをドロップ（or 内容をコピペ）します。
     6. エディタ上でキーマップを自由に作成・編集します。
     7. 編集後、Copy updated keymapボタンから.keymapファイルの内容をコピーします。
     8. VS Codeで開いているconfig/lism.keymapファイルに、コピーした内容を貼り付けて保存します。

   • ファイルを直接編集する場合: VS Codeでconfig/lism.keymapを直接開き、ZMKのキーコード 🔗を参考に編集します。

3. ファームウェアのビルド
   VS Codeのターミナル（Terminal > New Terminal）で、以下のいずれかのコマンドを実行します。

   • make: 通常のファームウェアを全てビルドします。
   • make single: ビルドしたいファームウェアを対話形式で選択します。
   • make all: ZMK Studio対応版を含む、全てのファームウェアをビルドします。

4. ファームウェアの書き込み
   ビルドが完了すると、firmware_buildsフォルダ内に.uf2ファイルが生成されます。
   このファイルを、キーボードをブートローダーモードで起動して表示されるUSBドライブにコピーします。

3. GitHub Actionsでのビルド

GitHubアカウントをお持ちの場合、リポジトリをフォークしてGitHub Actionsでビルドすることも可能です。
PCに開発環境を構築する必要はありませんが、ビルドに数分かかります。

参考動画

基本的な流れは以下の動画が参考になります。

手順:

1. zmk-config-LisM 🔗をフォークします。

2. Actionsの有効化
   フォークしたご自身のリポジトリの「Actions」タブを開き、「I understand my workflows, go ahead and enable them」ボタンを押してワークフローを有効化します。

3. キーマップの編集
   キーマップの編集は、Webブラウザ上で完結できます。

   • Keymap Editorを利用する場合
     Keymap Editor 🔗とご自身のGitHubアカウントを連携させることで、グラフィカルにキーマップを編集できます。
     編集後は、エディタの指示に従い変更をコミットしてください。

   • ファイルを直接編集する場合
     フォークしたリポジトリにあるconfig/lism.keymapファイルを、GitHub上で直接編集してコミットすることも可能です。

4. ビルドの実行とダウンロード
   変更をコミットすると、自動的にGitHub Actionsでビルドが開始されます。
   ビルドが完了したら、Actions→Build ZMK firmware→最新のworkflow run→Artifactsからfirmwareをダウンロードします。

5. ファームウェアの書き込み
   zipファイルを解凍し、中の.uf2ファイルをキーボードに書き込みます。

4. ZMK Studioの利用 (非推奨)

ZMK Studio 🔗は、キーマップをリアルタイムで変更できるWebアプリケーションです。
手軽ですが、ファームウェアのメモリ使用量が増加するため、予期せぬ不具合が発生する可能性があり、この方法は推奨されません。

手順:

1. Studio対応ファームウェアの入手
   ビルドして生成された..._studio.uf2という名前のファームウェアを使用します。
2. ファームウェアの書き込み
   入手したStudio対応.uf2ファイルをキーボードに書き込みます。
3. ZMK Studioでの設定
   1. ZMK Studio 🔗にアクセスします。
   2. Web BluetoothまたはWeb Serialでキーボードに接続します。
   3. 画面の指示に従い、キーマップを編集します。変更は即座に反映されます。

Footnotes

1. 「非トラックボール」モジュールには以下が含まれます。

   • 水平ロータリーエンコーダー
   • 垂直ロータリーエンコーダー
   • キースイッチ
   ↩ ↩² ↩³ ↩⁴
