4wayスティックモジュール ビルドガイド
1Uサイズの4wayスティックモジュールのビルドガイドです。

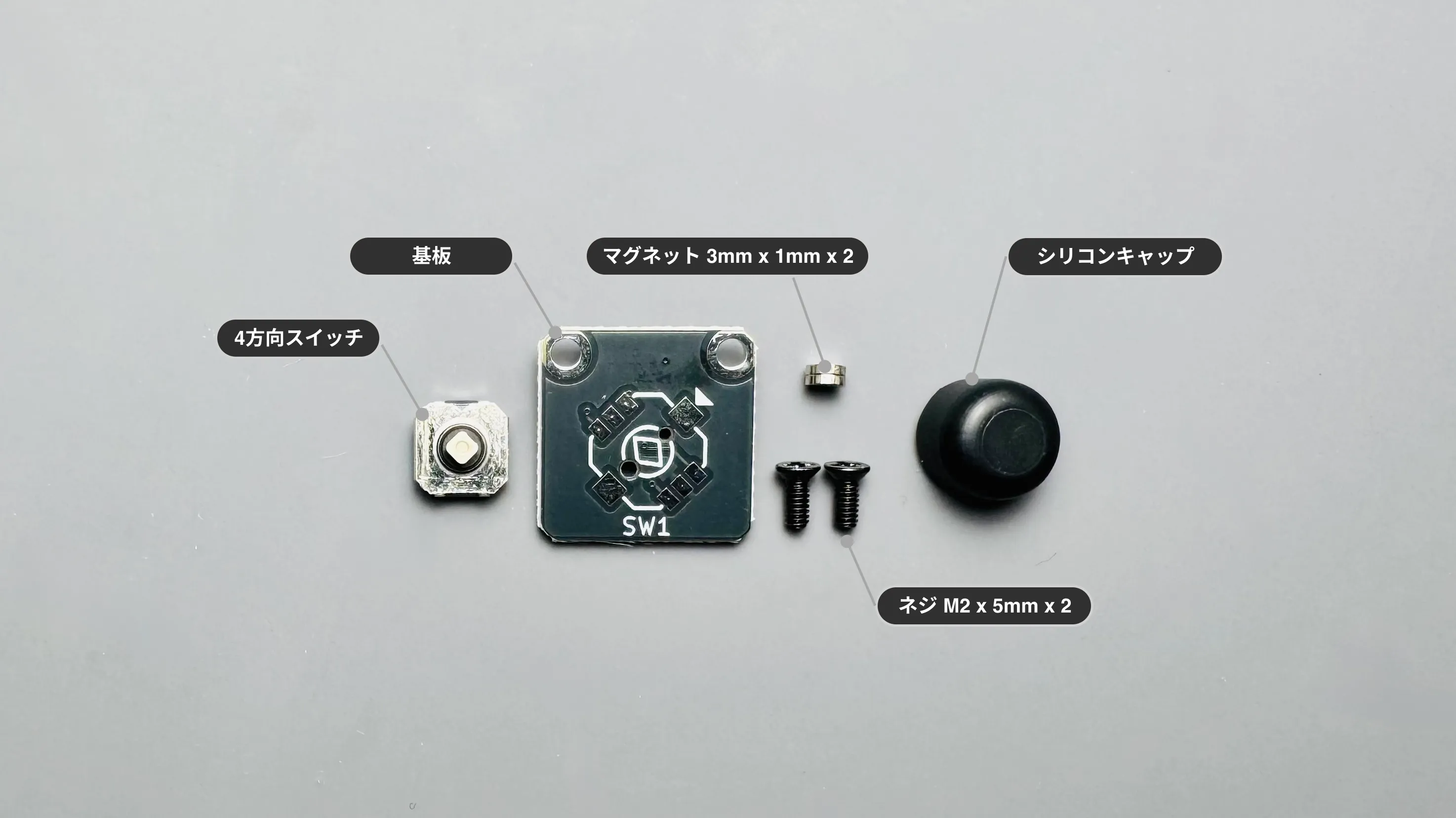

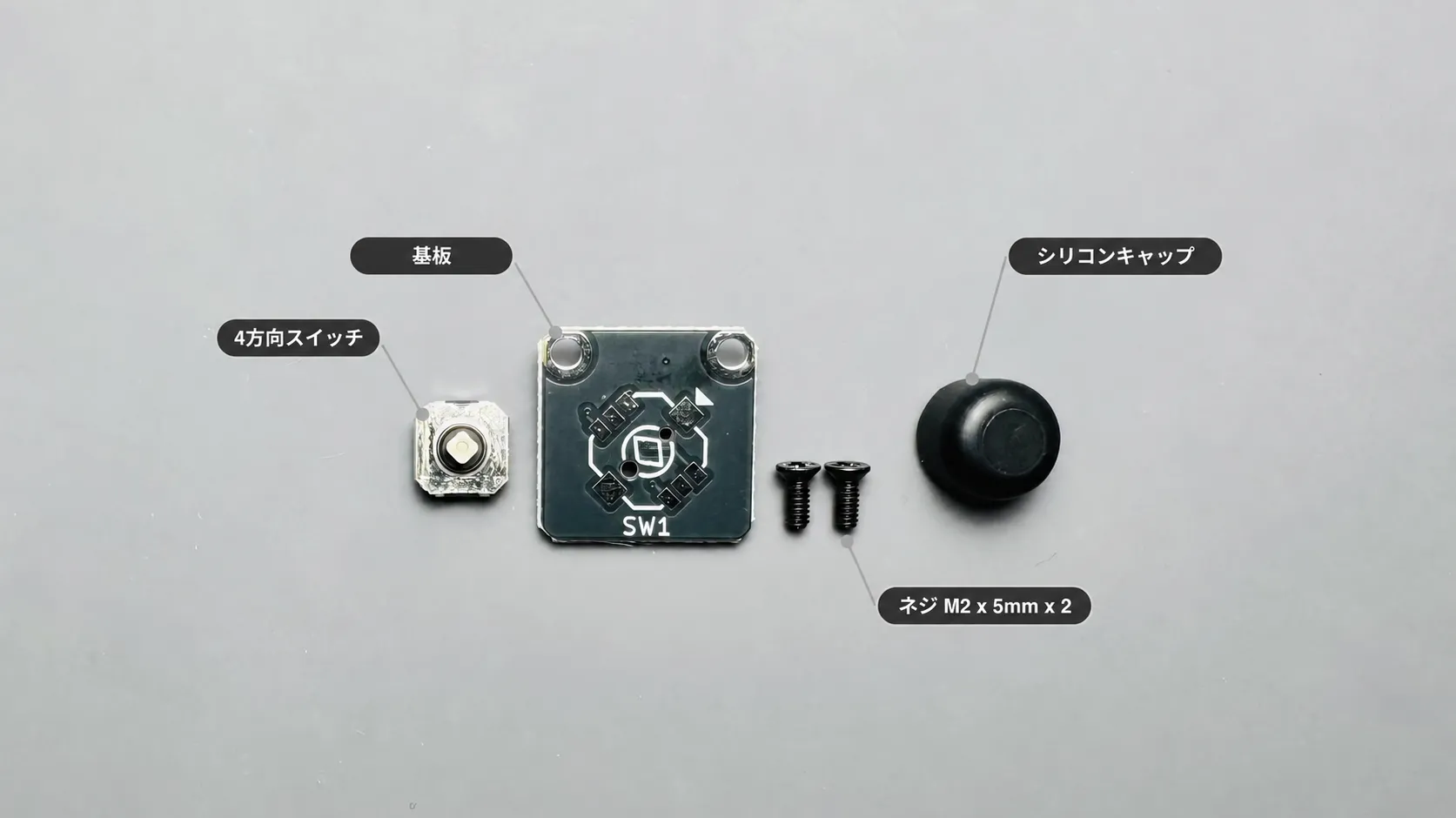

| 部品名 | 数量 | 備考 |
|---|---|---|
| 基板 | 1 | |
| 4方向スイッチ | 1 | SKRHADE010 |
| ネジ | 2 | M2 x 5mm |
| シリコンキャップ | 1 | |
| 旧仕様のみ マグネット | 2 | N54 3mm x 1mm 旧マグネット式に同梱（現行は同梱なし） |

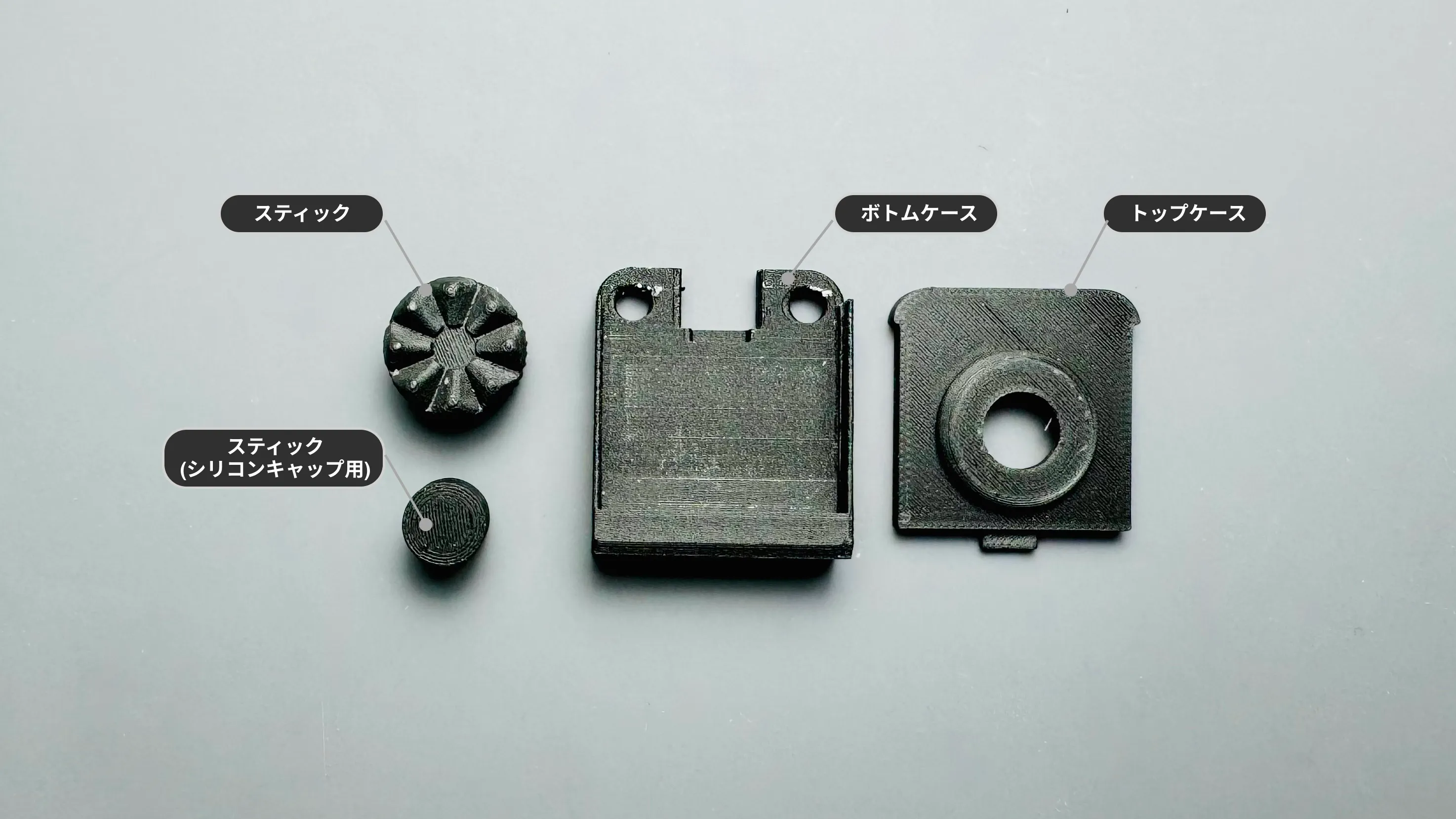

| 部品名 | モデル名 | 備考 |
|---|---|---|
| スティック | Stick_Crown | |
| スティック(シリコンキャップ用) | Stick_Cap | |
| トップケース | TopPart | |
| ボトムケース | BottomPart |
別途必要なもの
Section titled “別途必要なもの”| 部品 | 数量 | 備考 |
|---|---|---|
| 任意 接着剤 | - | 旧マグネット式ケースのマグネット固定用 (オススメ 🔗広告) |
- はんだごて
- はんだ
- ドライバー (+)
組み立て手順
Section titled “組み立て手順”1 はんだ付け

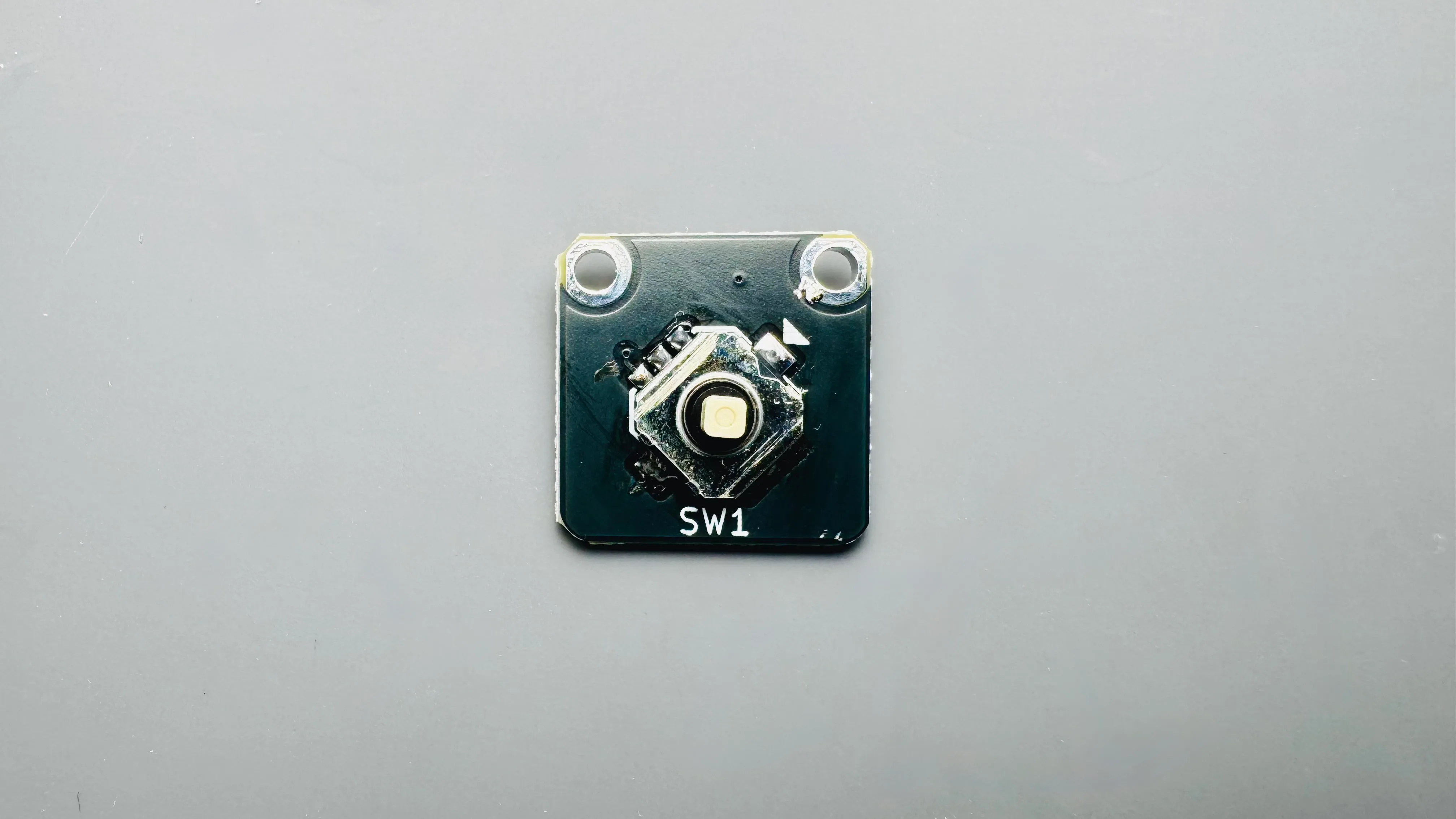

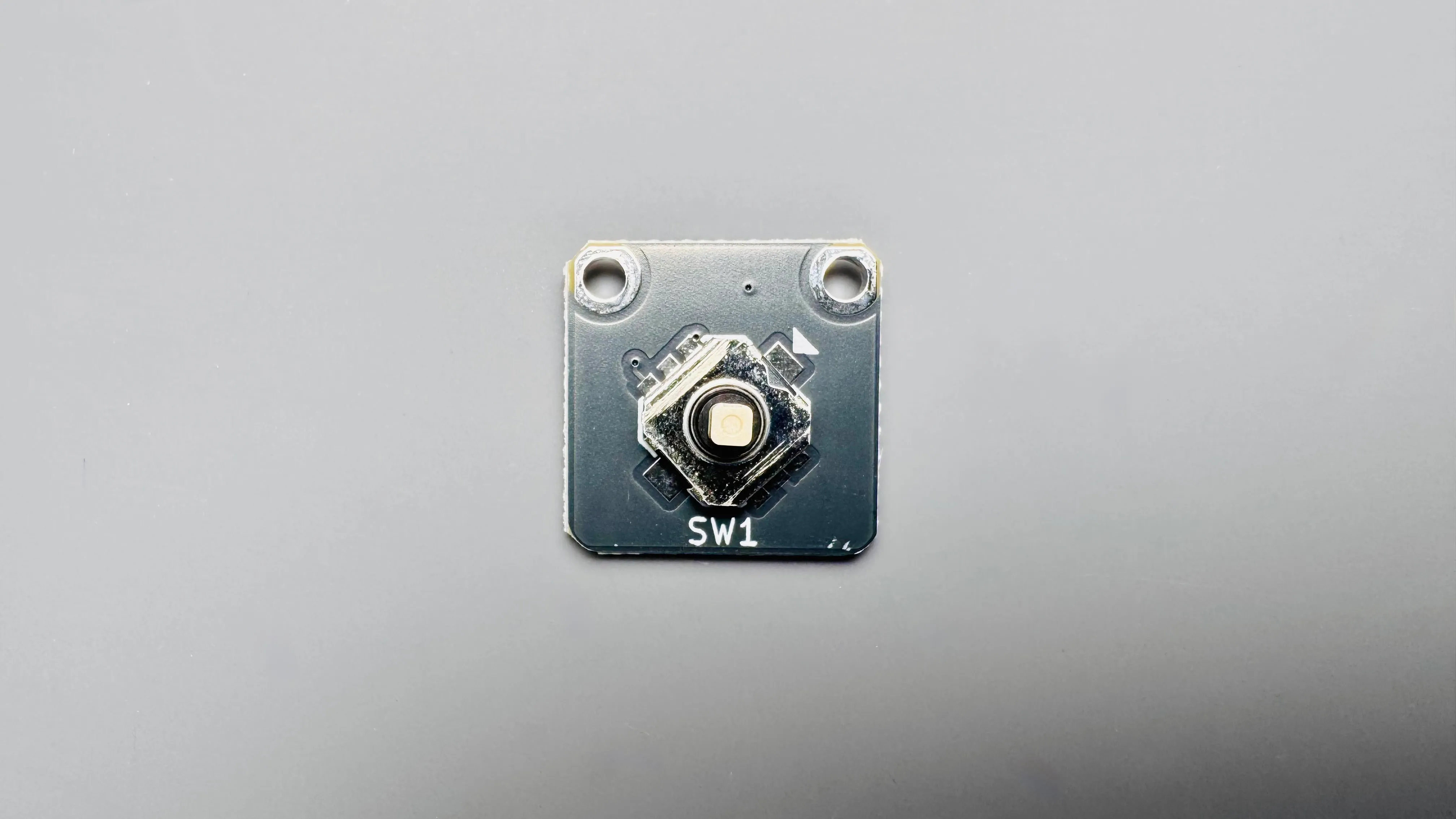

Section titled “1 はんだ付け”- 基板の△マークとスイッチの切り欠きの向きを合わせて差し込み、8カ所はんだ付けをしてください。
旧マグネット式ケースのみ：3mmマグネットの取り付け（2個）
-

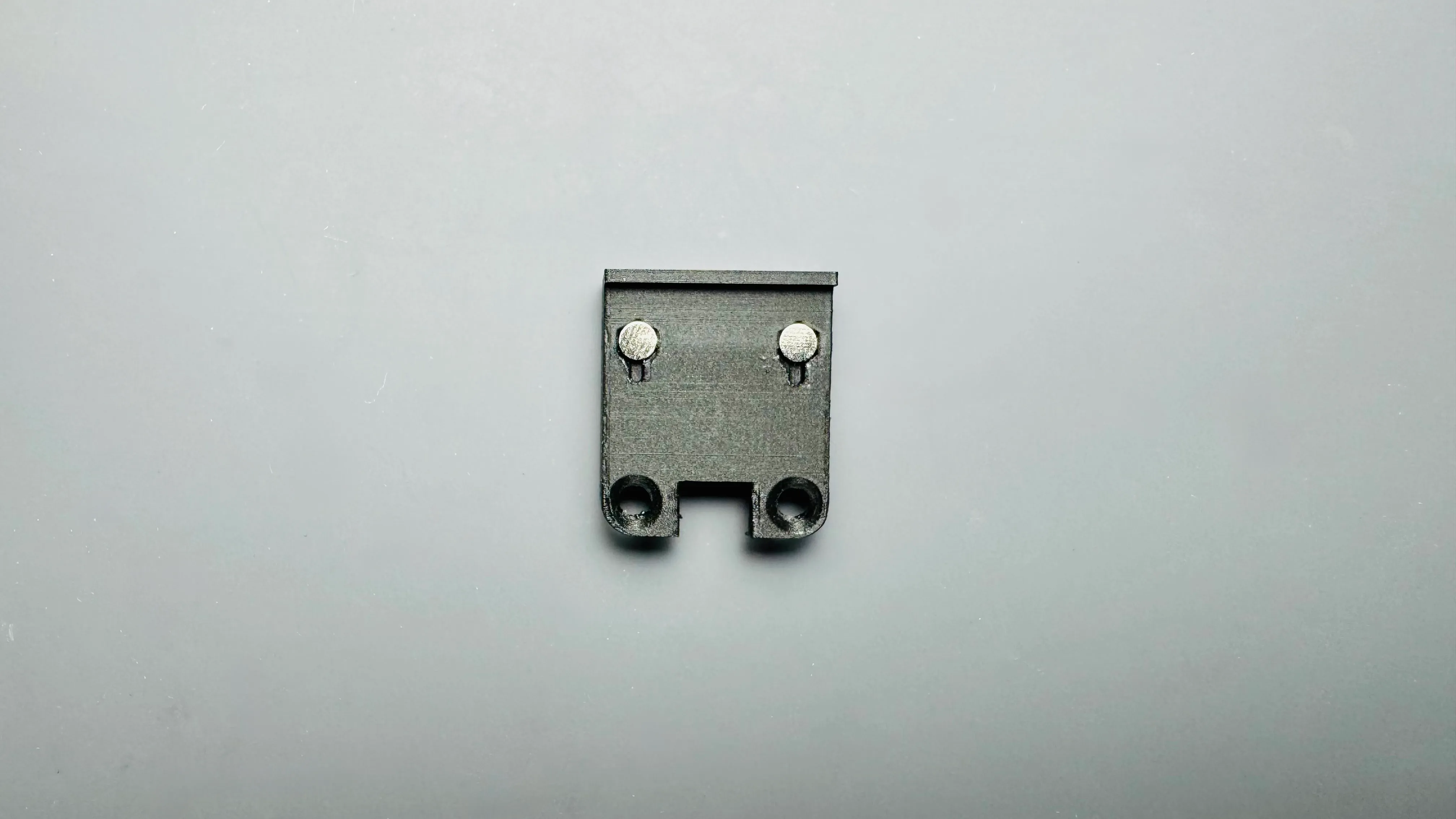

ボトムケース2カ所へマグネットを取り付けてください。
2 トップケースへ基板取り付け

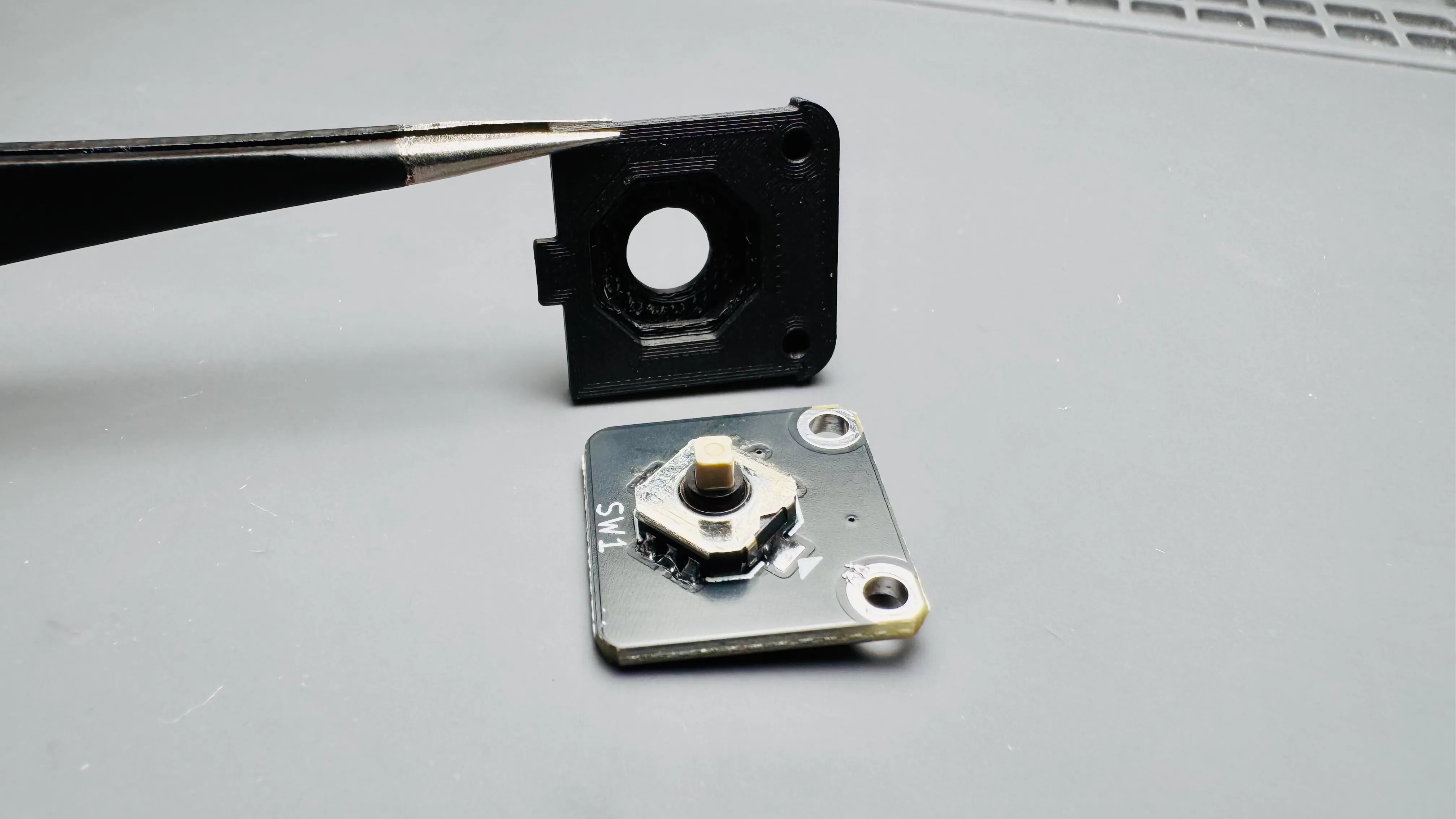

Section titled “2 トップケースへ基板取り付け”- トップケース裏の穴と基板のネジ穴が合う向きでトップケースを被せてください。

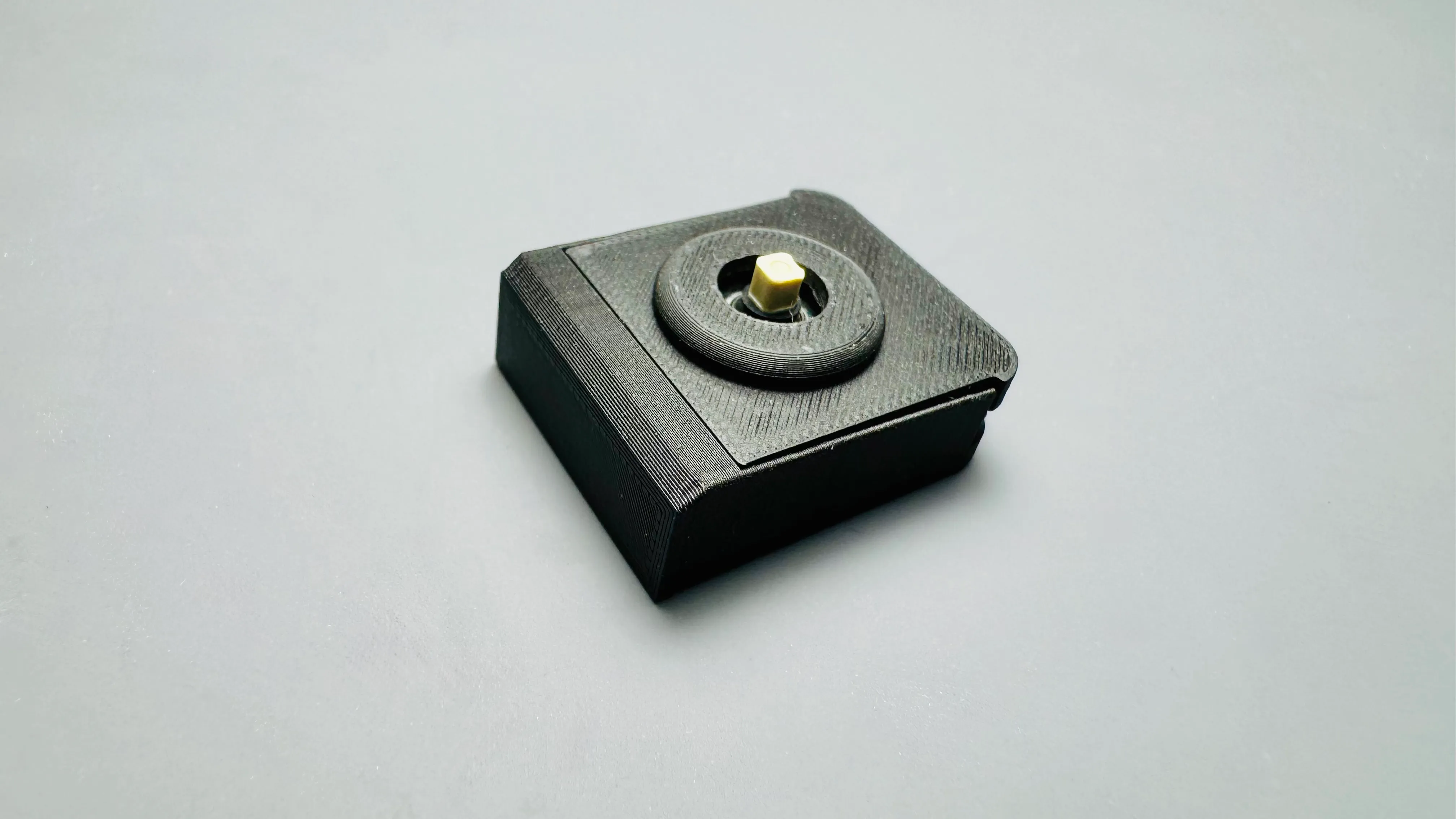

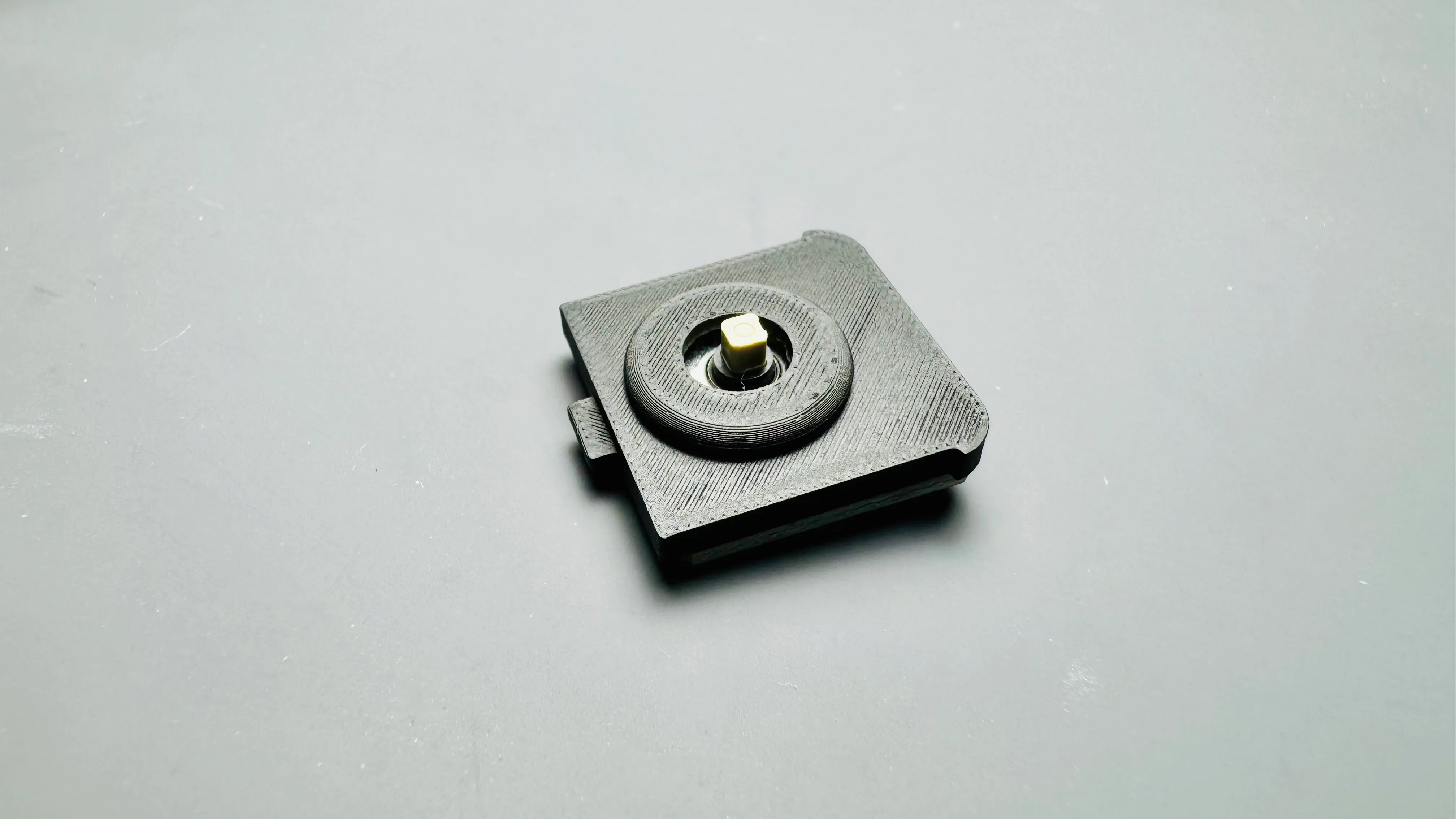

3 ケース組み立て
Section titled “3 ケース組み立て”-

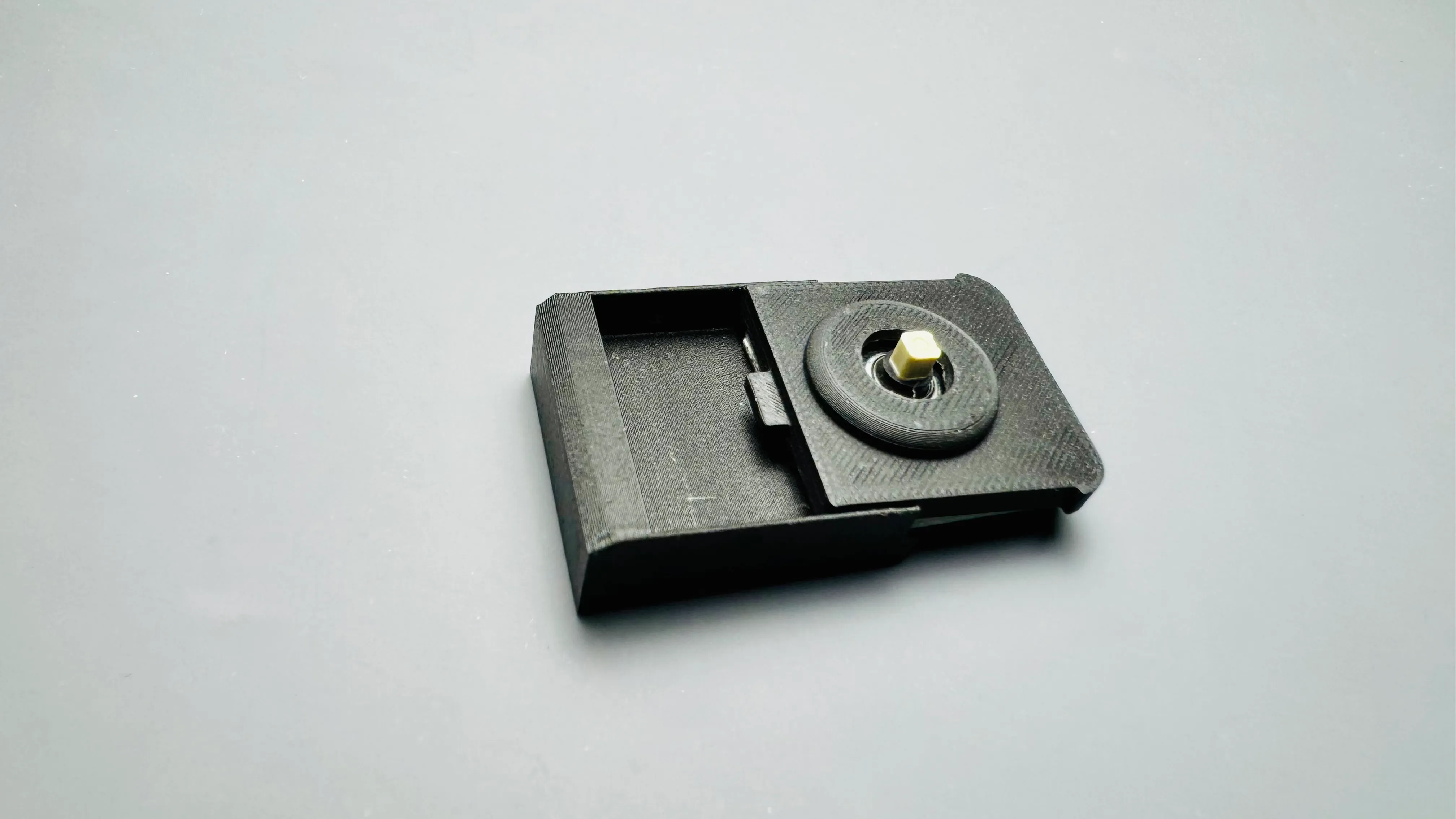

トップケースと基板をスライドし、ボトムケース壁面の凹へトップケースの凸を嵌め合わせてください。
-

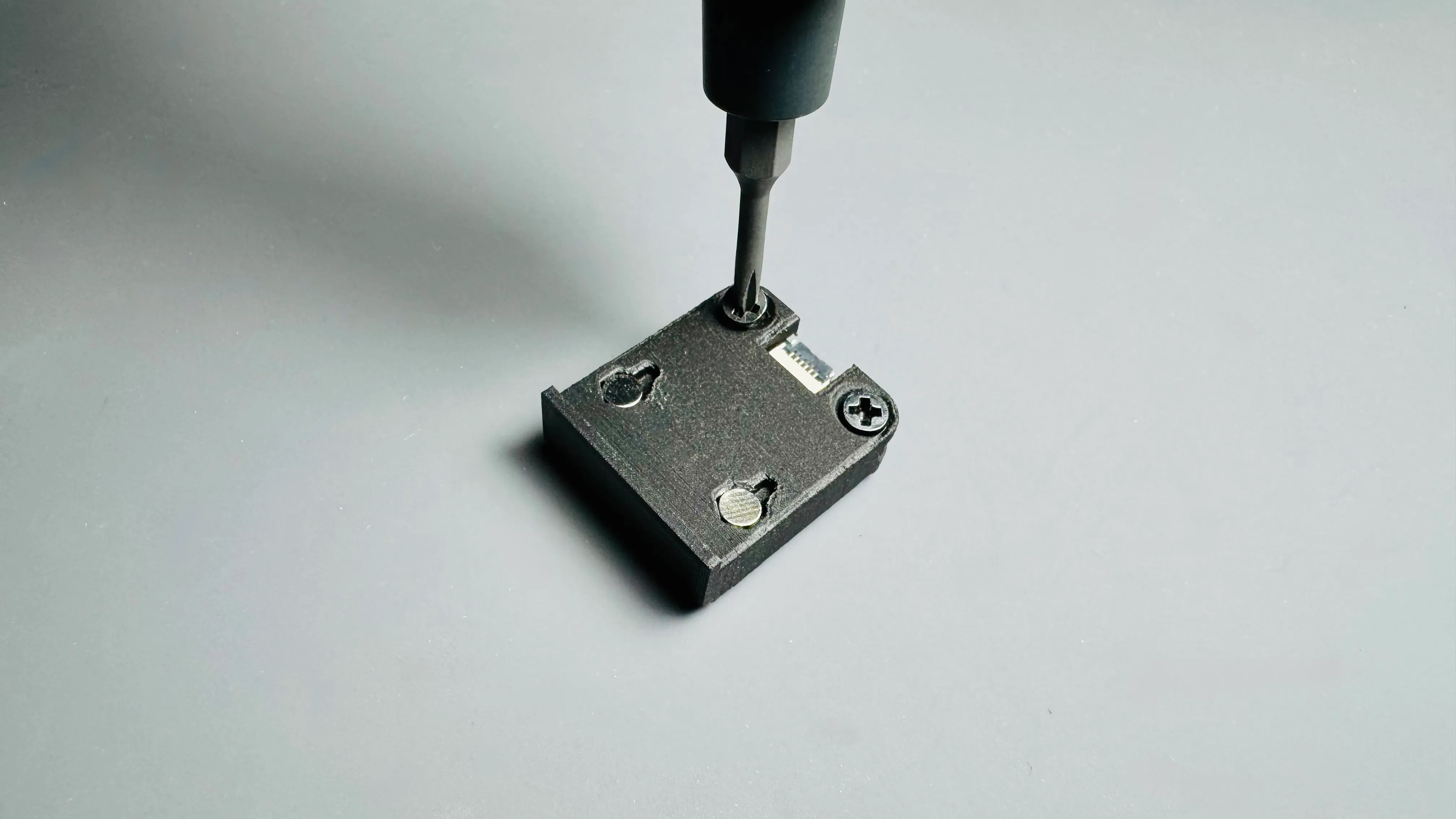

M2ネジで固定します。(締め過ぎ注意)
-

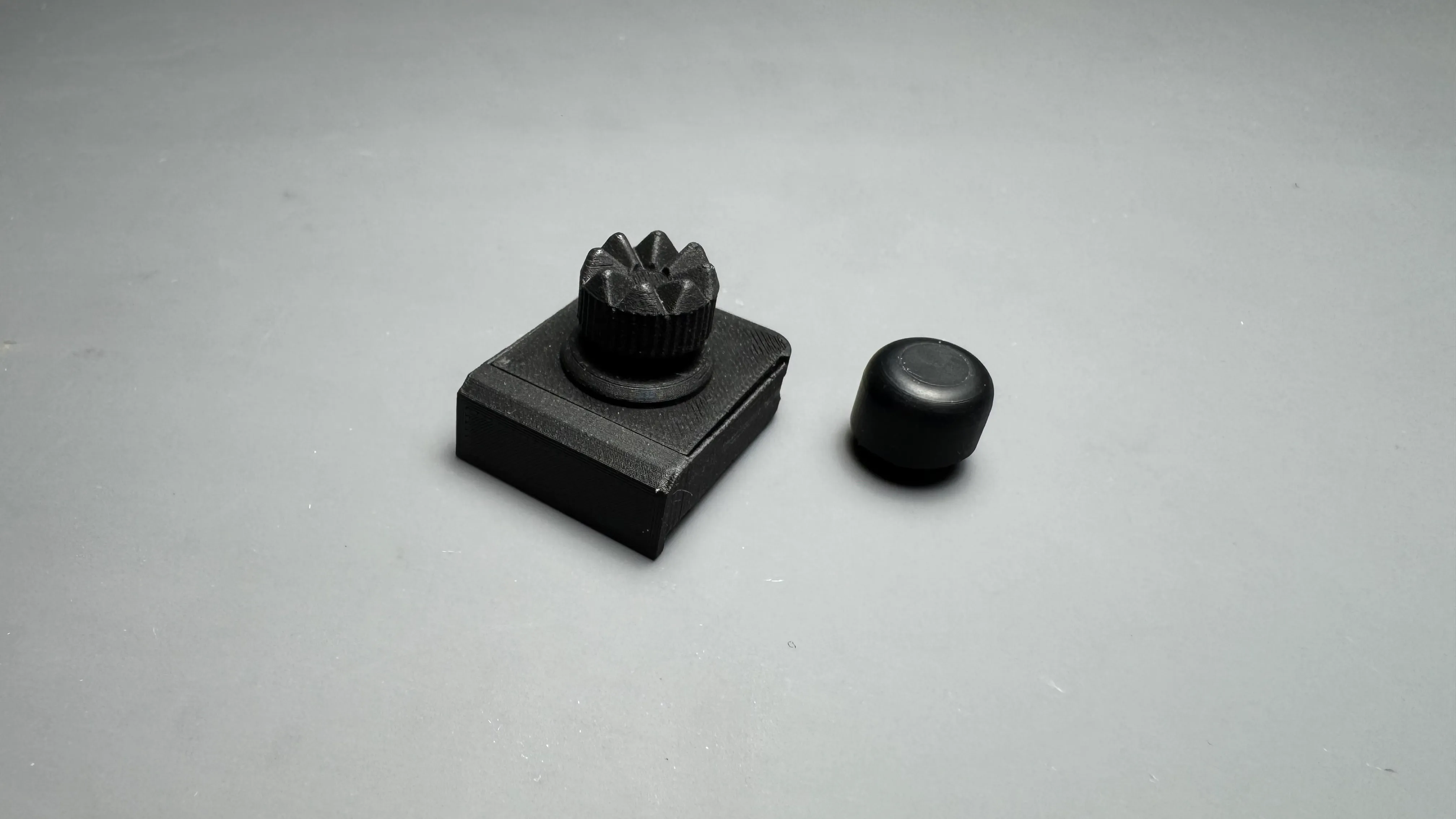

スティックを挿入して完成です。
本体への取り付け
Section titled “本体への取り付け”組み立てたモジュールは、モジュール付け替えの手順を参考に本体に取り付けてください。
