トラックボールユニット (19mm) ビルドガイド
19mmボールを使用したトラックボールユニットのビルドガイドです。

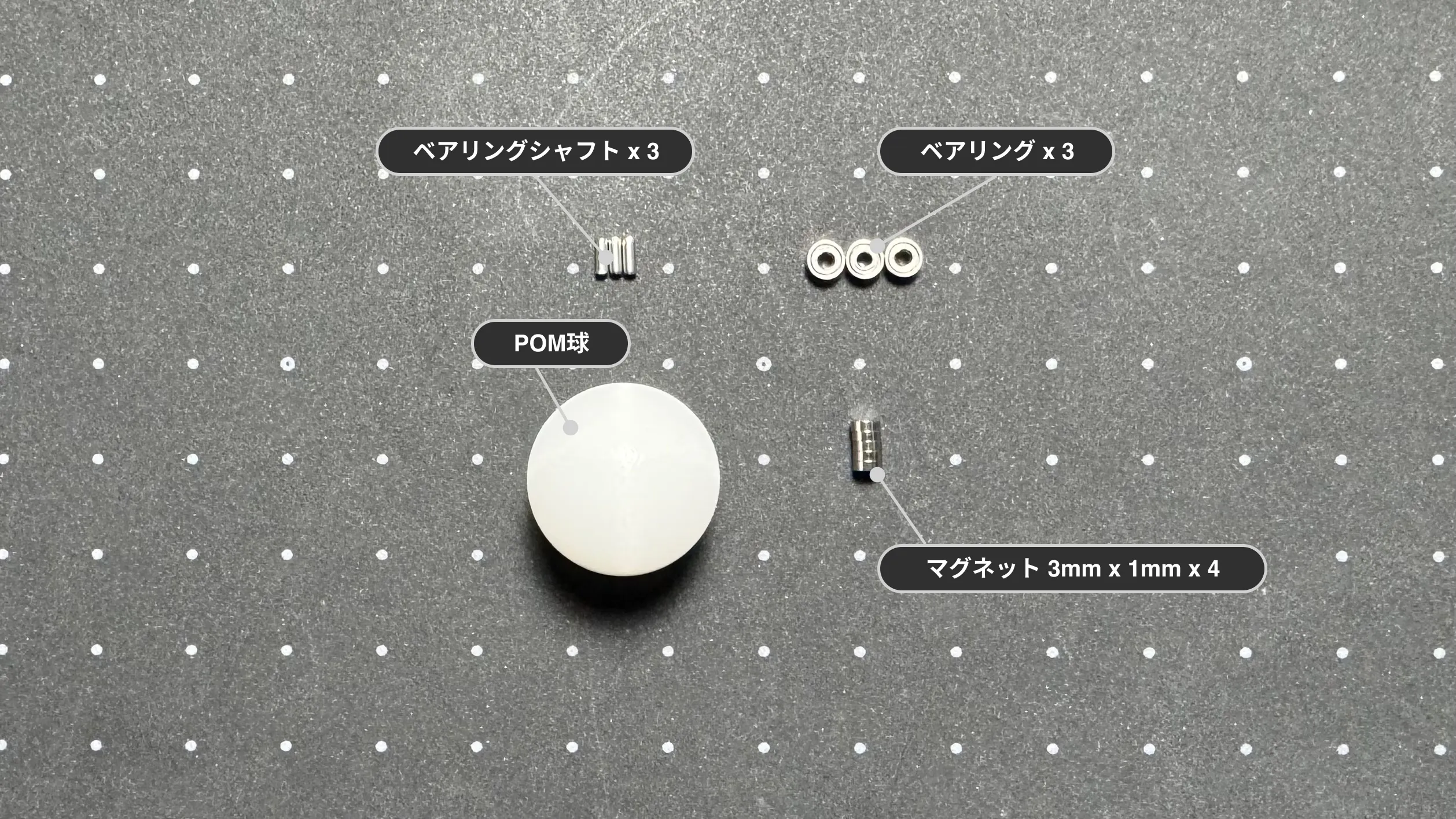

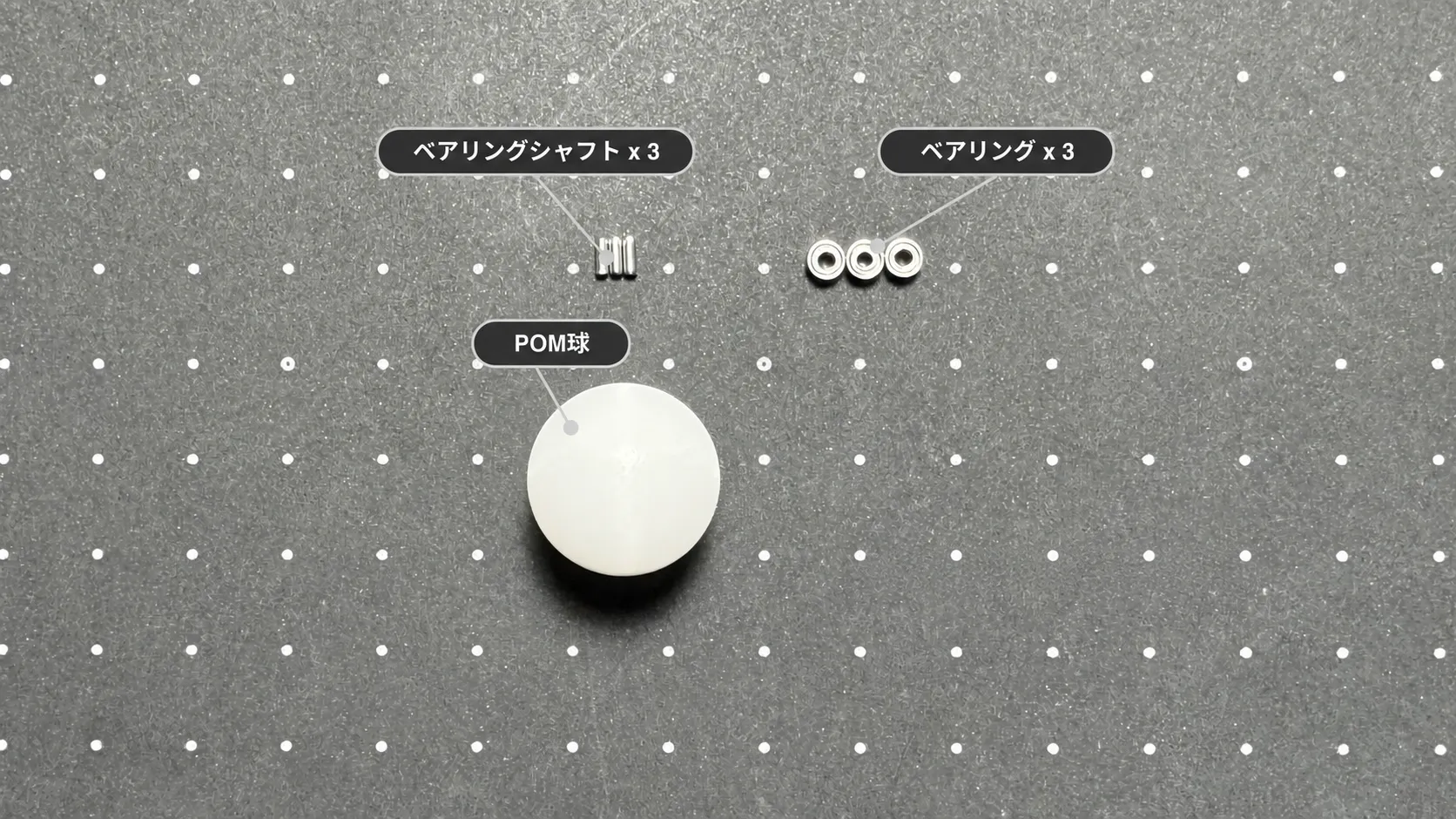

| 部品名 | 数量 | 備考 |
|---|---|---|
| POM球 | 1 | 19mm |
| ベアリング | 3 | 1.5 x 4 x 2mm |
| ベアリングシャフト | 3 | 1.4mm x 4mm |
| 旧仕様のみ マグネット | 4 | 3mm x 1mm 旧マグネット式に同梱（現行は同梱なし） |

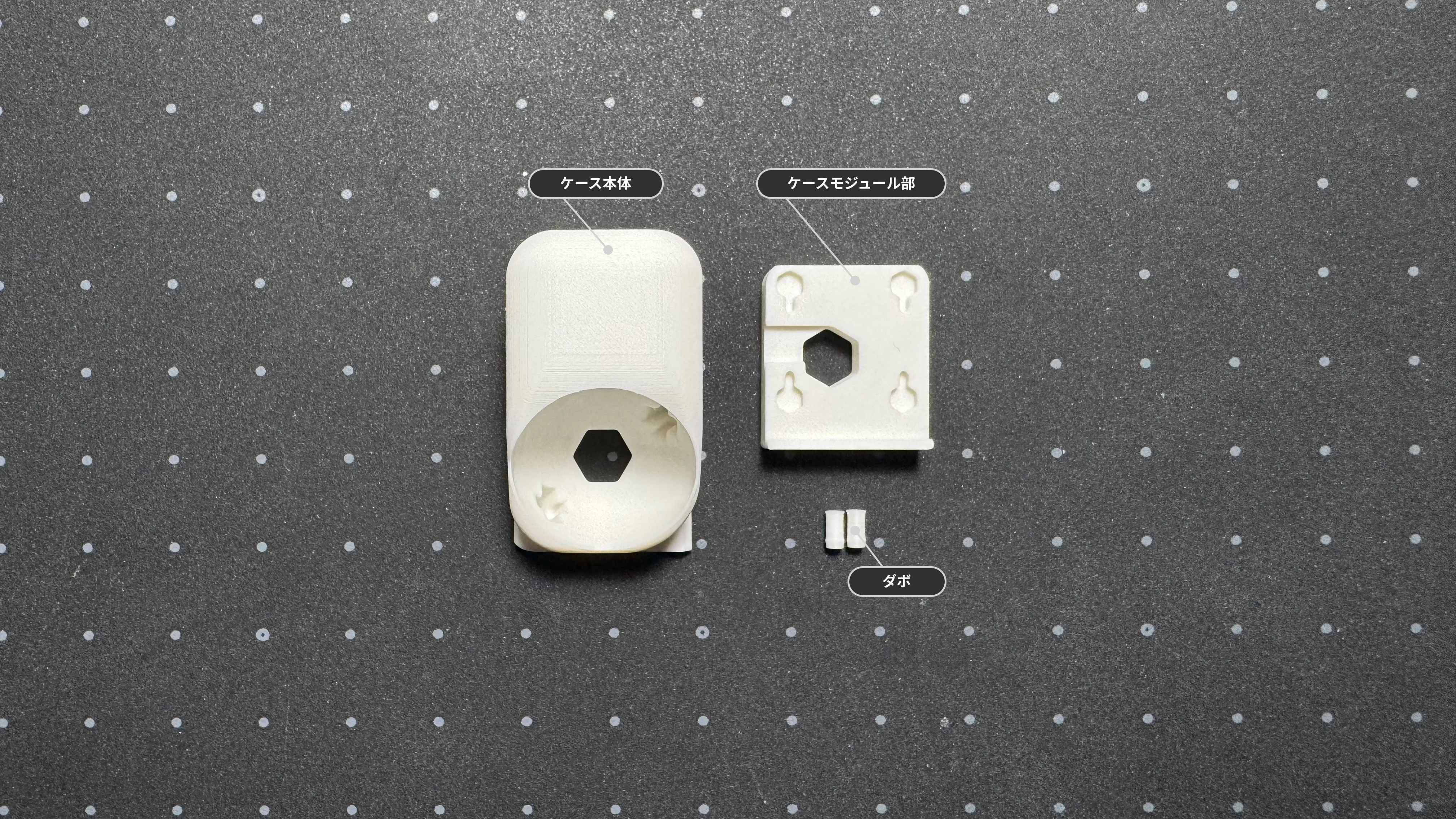

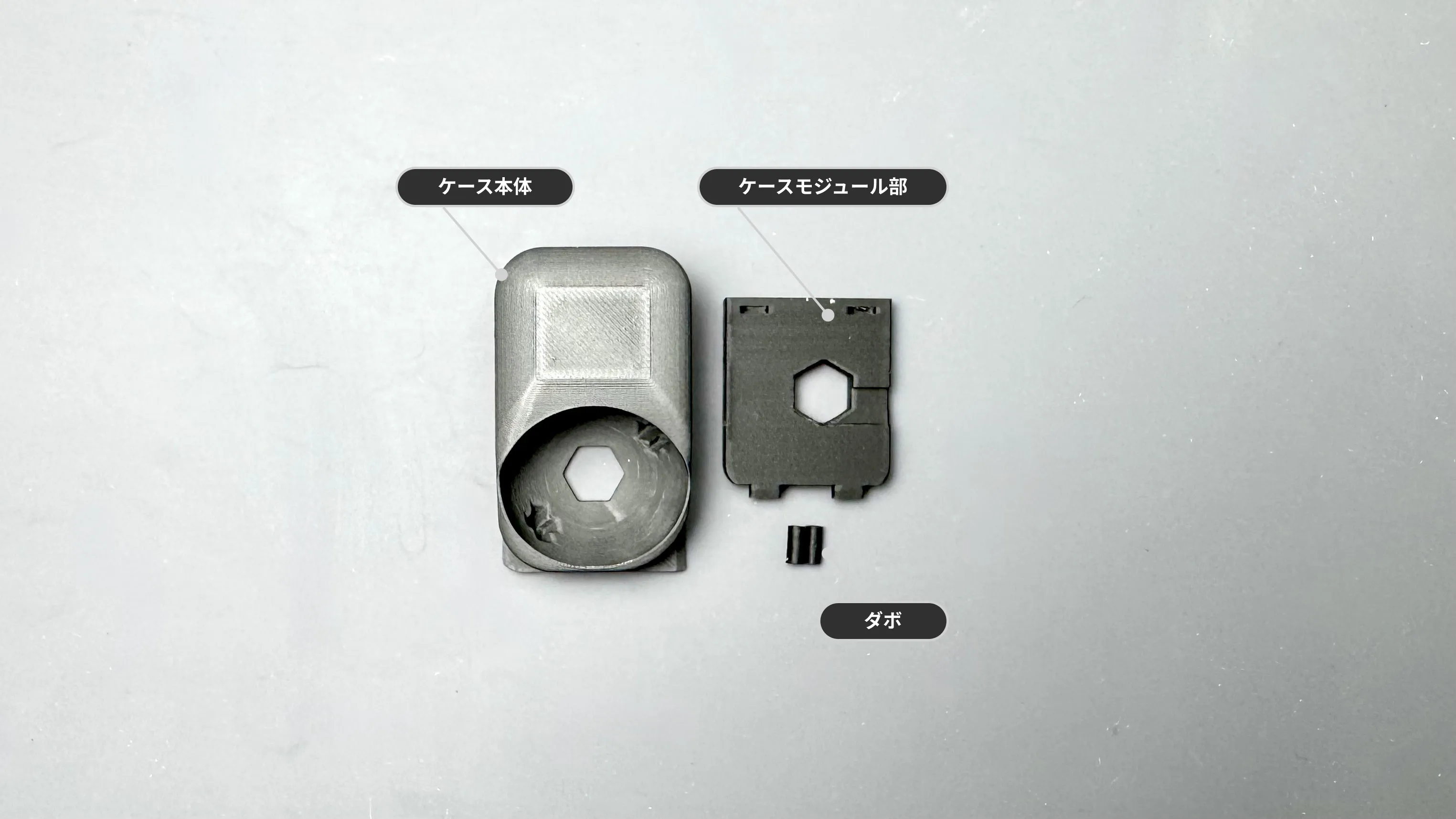

| 部品名 | モデル名 | 備考 |
|---|---|---|
| ケース本体 | 19mmCase_[L/R] | |
| 本体接続部 | 19mmCase_[L/R]_Bottom | |
| ダボ | Dowel |
[L/R]はLeft または Right
別途必要なもの
Section titled “別途必要なもの”| 部品 | 数量 | 備考 |
|---|---|---|
| 接着剤 | - | ケース本体と本体接続部の固定用 (オススメ 🔗広告) |
- ピンセット or 先端が細いペンチ
組み立て手順

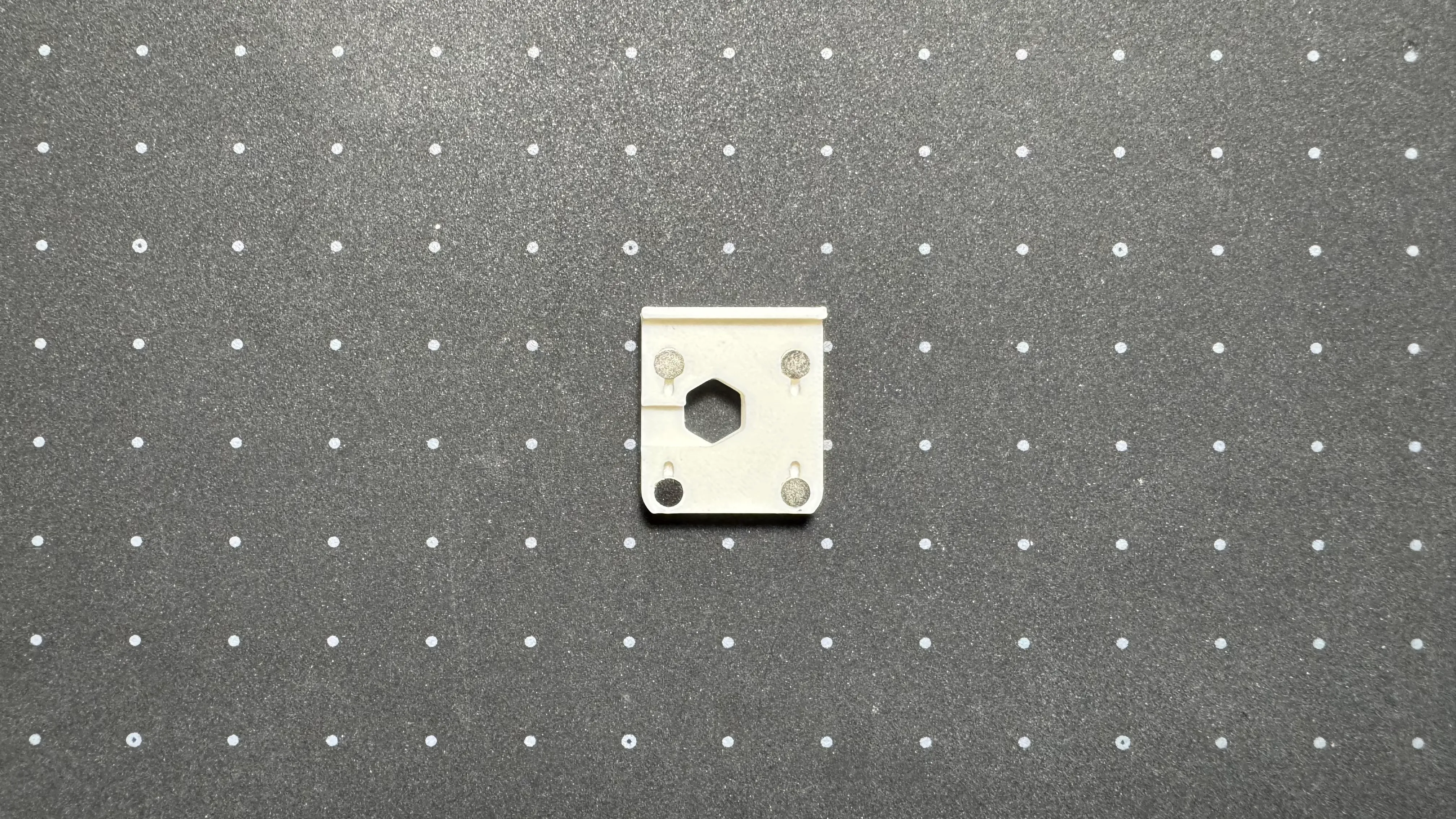

Section titled “組み立て手順”旧マグネット式ケースのみ：3mmマグネットの取り付け（4個）
-
本体接続部へマグネットを取り付けてください。
1 ベアリング取り付け
Section titled “1 ベアリング取り付け”-

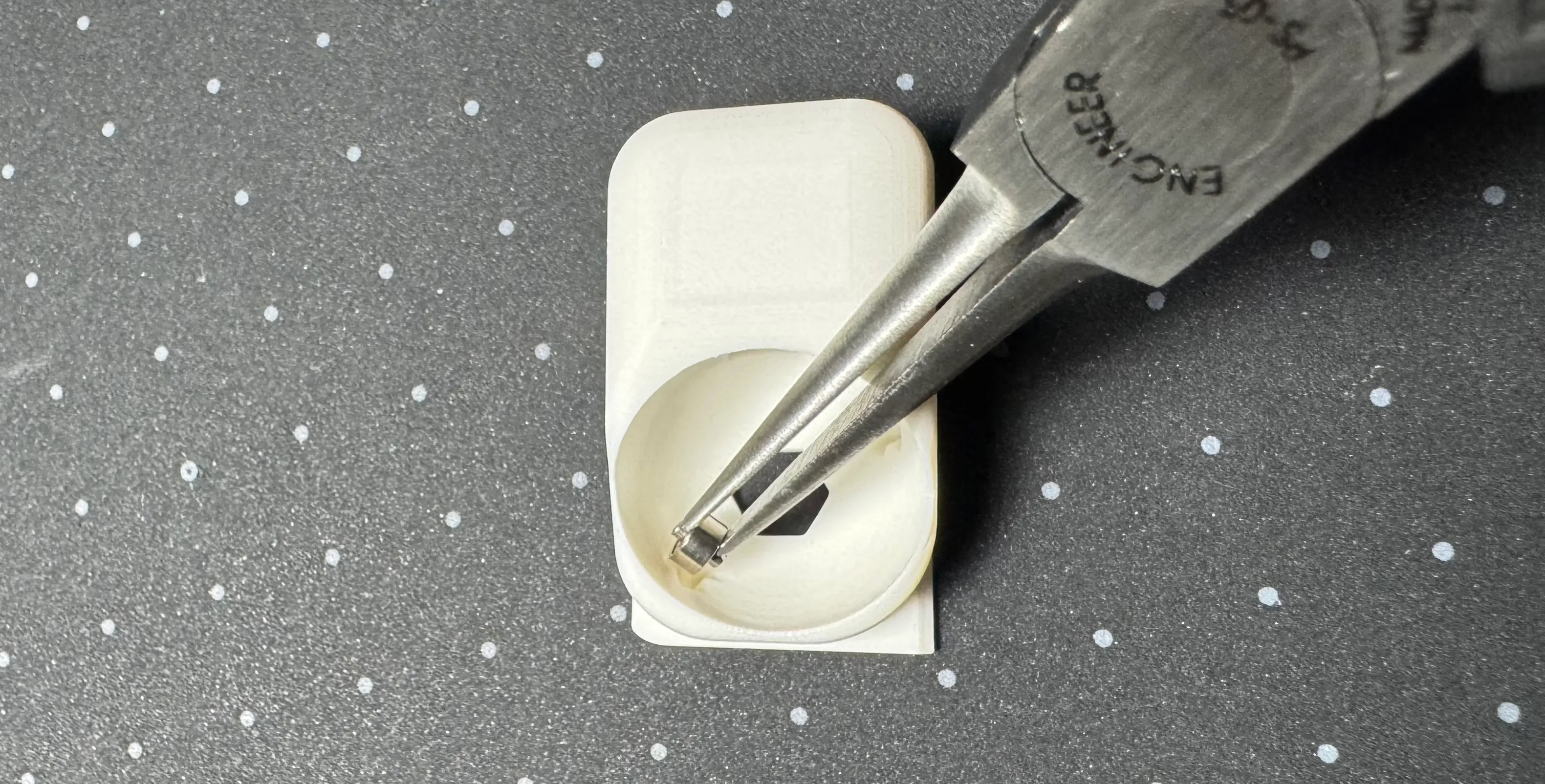

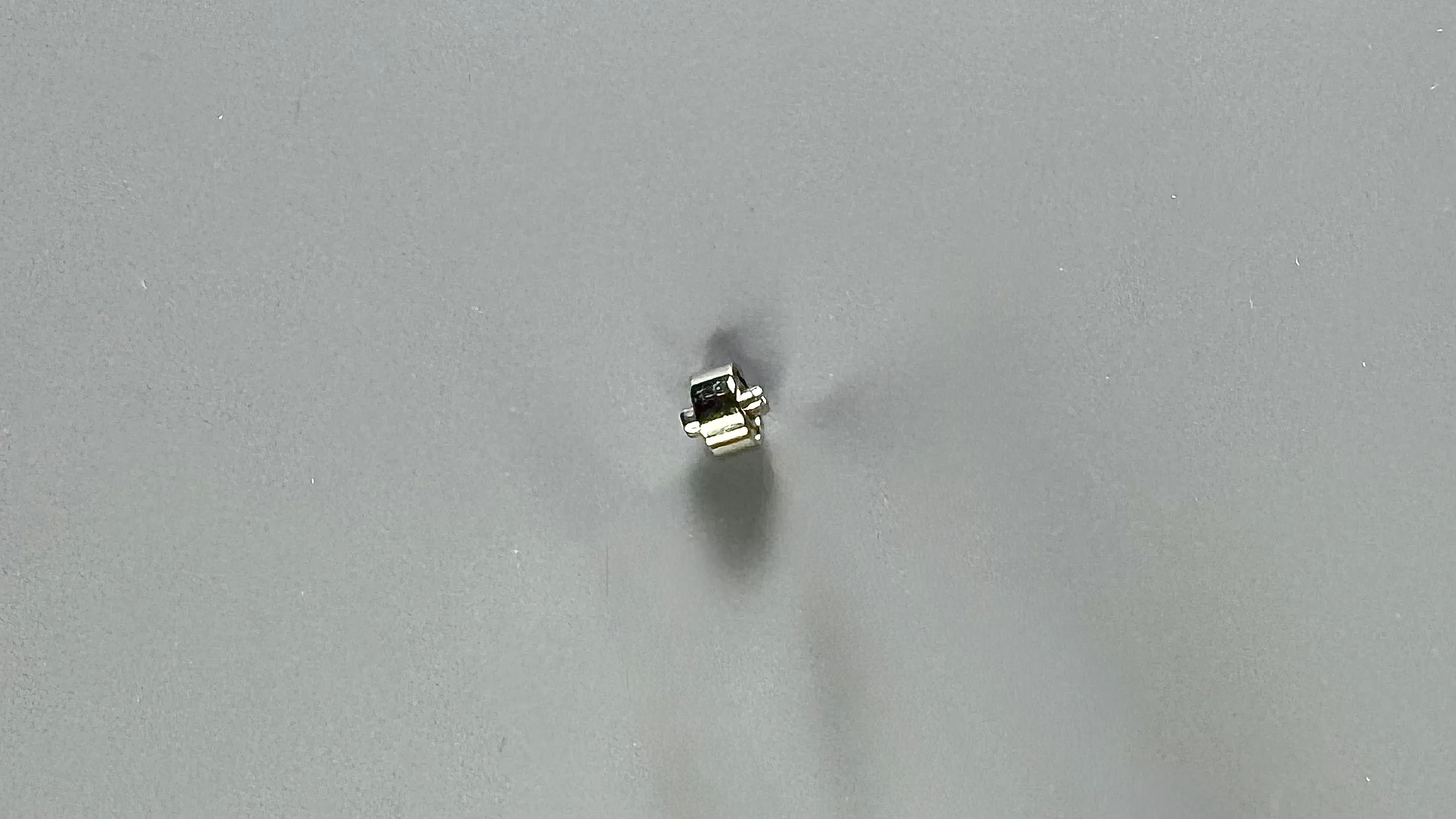

ベアリングへベアリングシャフトを挿入してください。
-

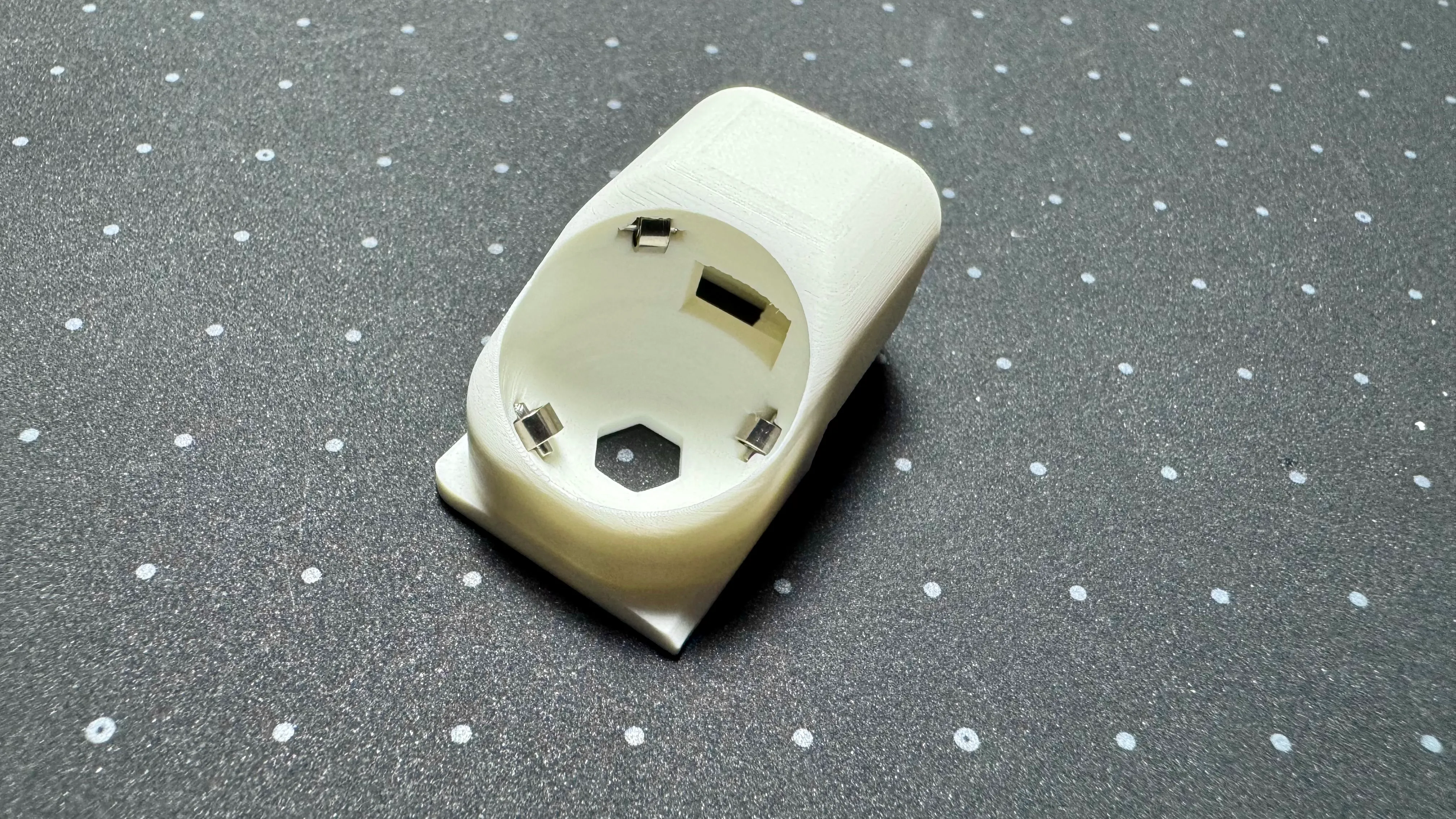

両端から同じ長さが出るように調整し、ケースの3カ所へ取り付けてください。
シャフトをピンセット等で押すと嵌ります。
2 組み立て
Section titled “2 組み立て”-

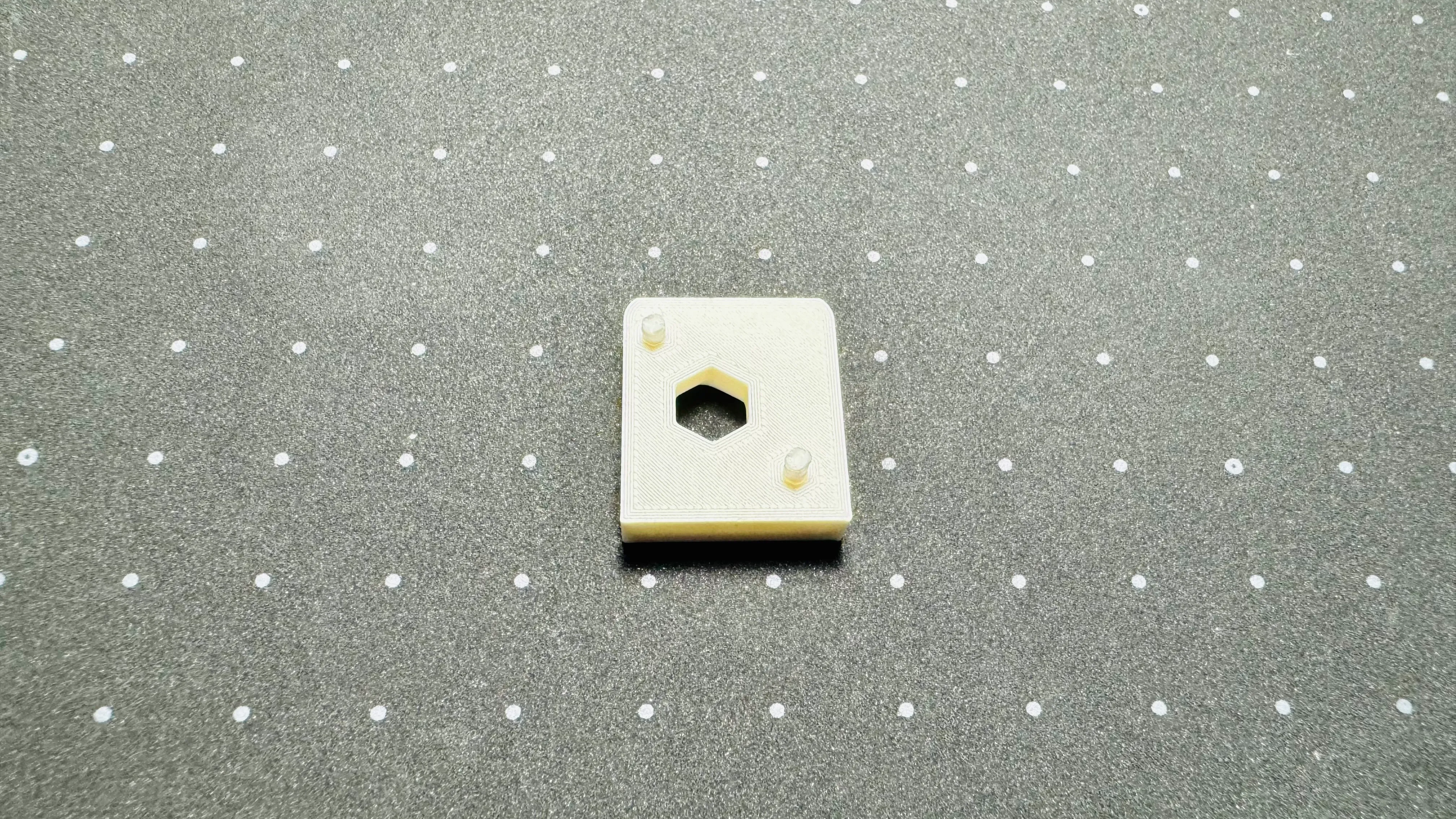

ケース本体または本体接続部へダボを嵌めてください。
なくても問題はないですが、あった方が位置ズレのリスクが減ります。
-

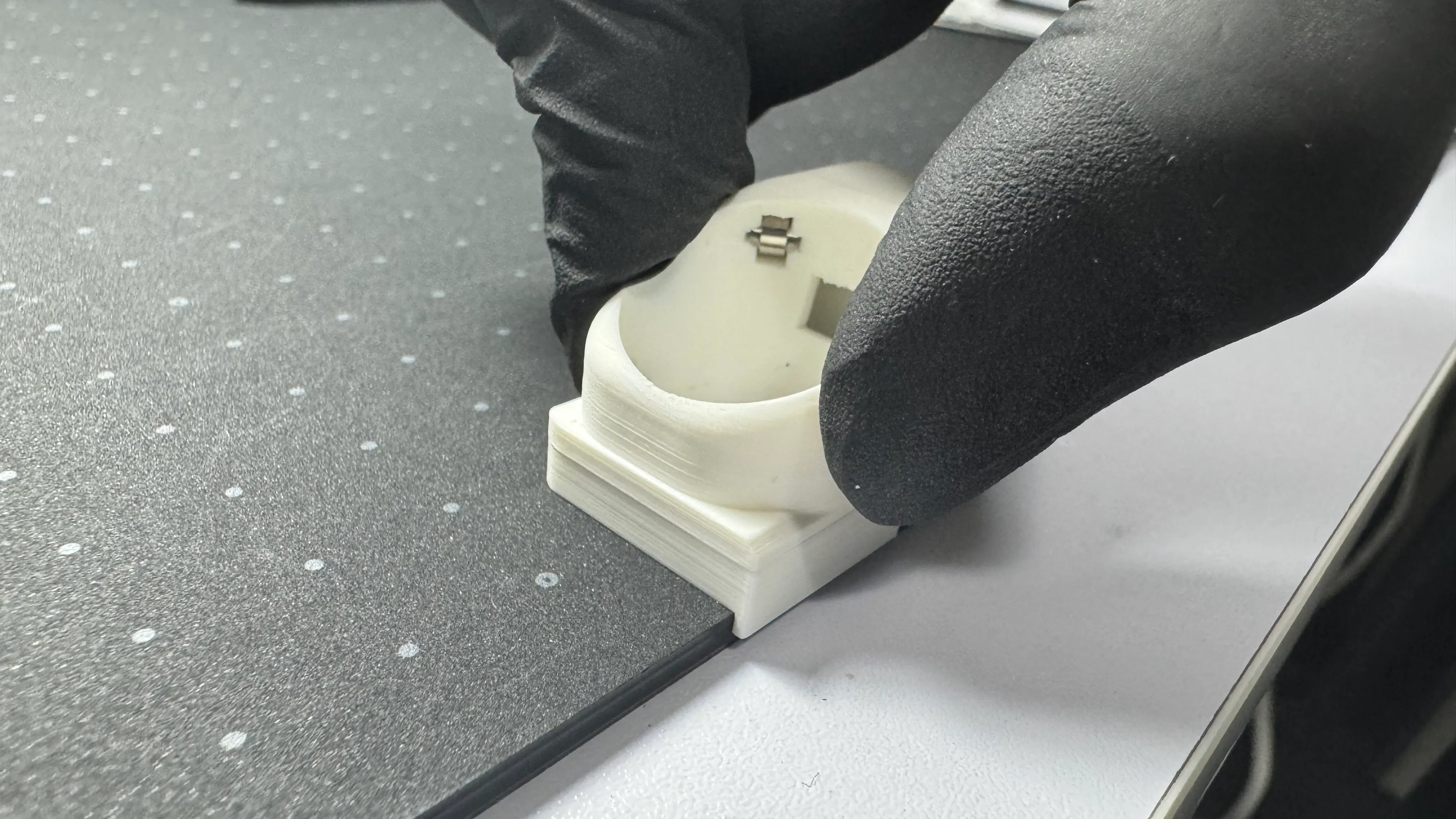

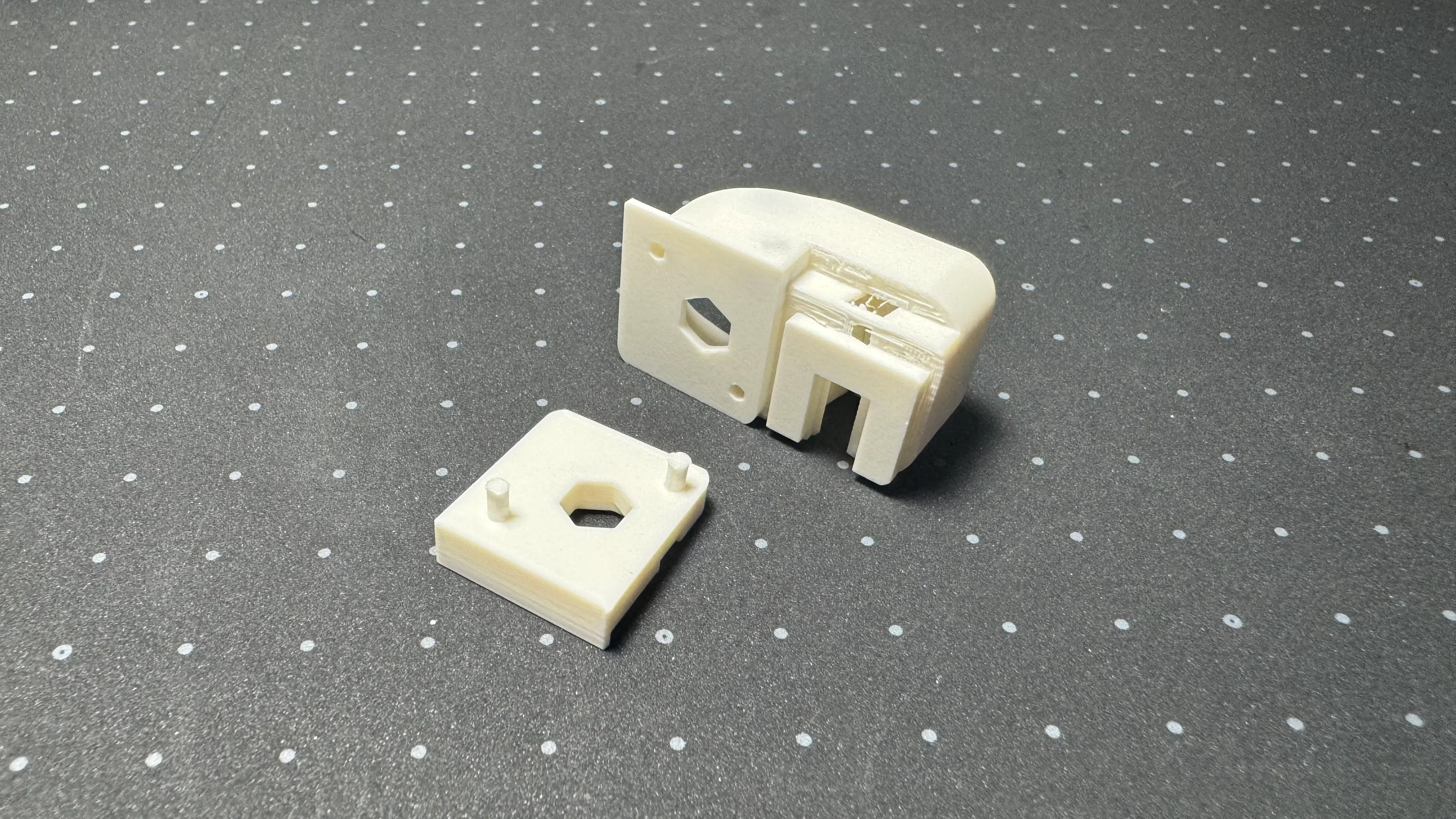

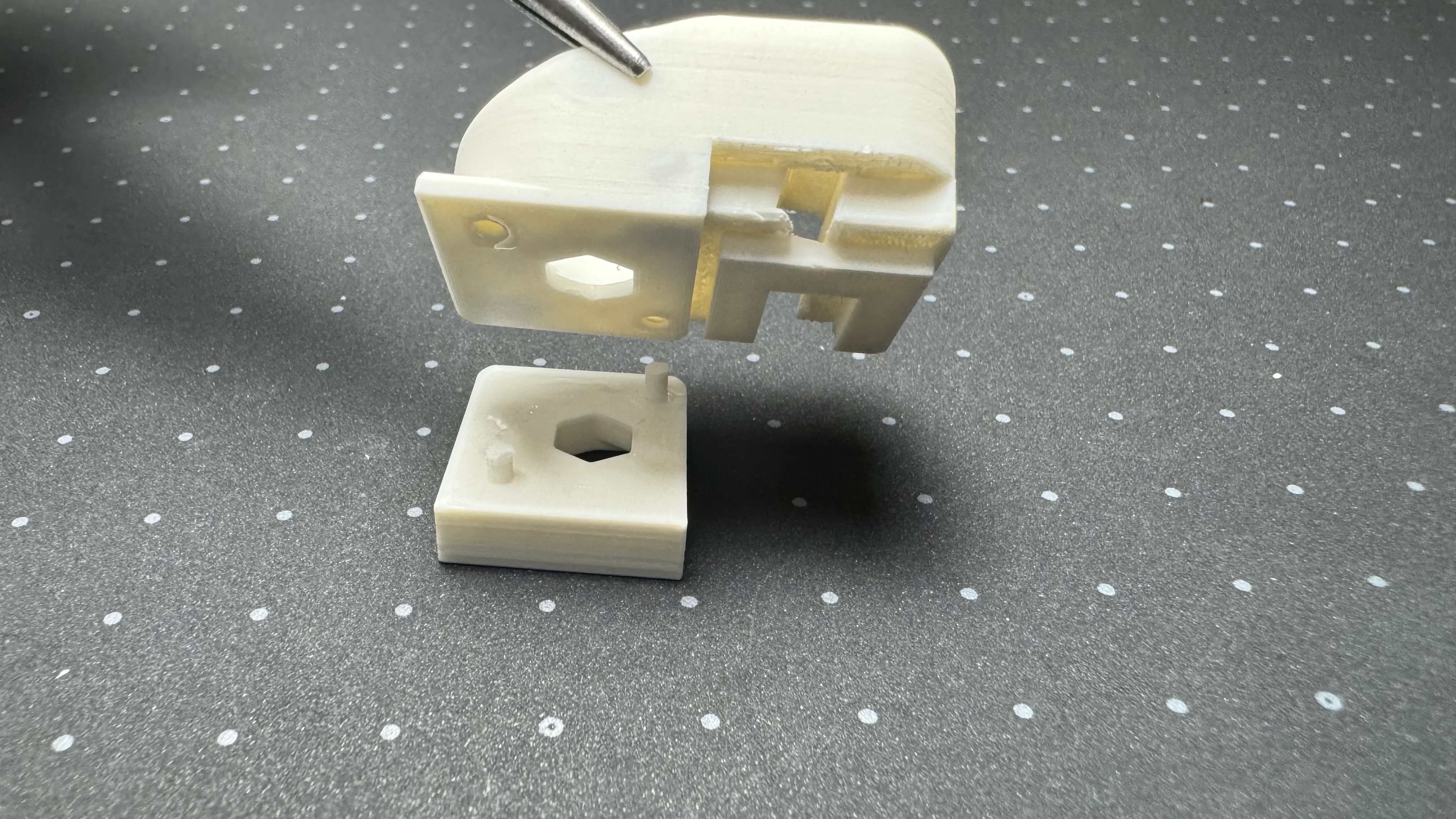

接着剤を塗布し、しっかり固定してください。
3 トラックボール取り付け
Section titled “3 トラックボール取り付け”-
トラックボールを押し込んで完成です。
滑らかに回転することを確認してください。
付け替え方法
Section titled “付け替え方法”作業前に電源をOFFにし、装着済みのモジュールを取り外してください。
-
トラックボールセンサーをケースから取り出し、FFCを外します。
センサーのビルドガイドを参照し、逆の手順でケースを外してください。 -

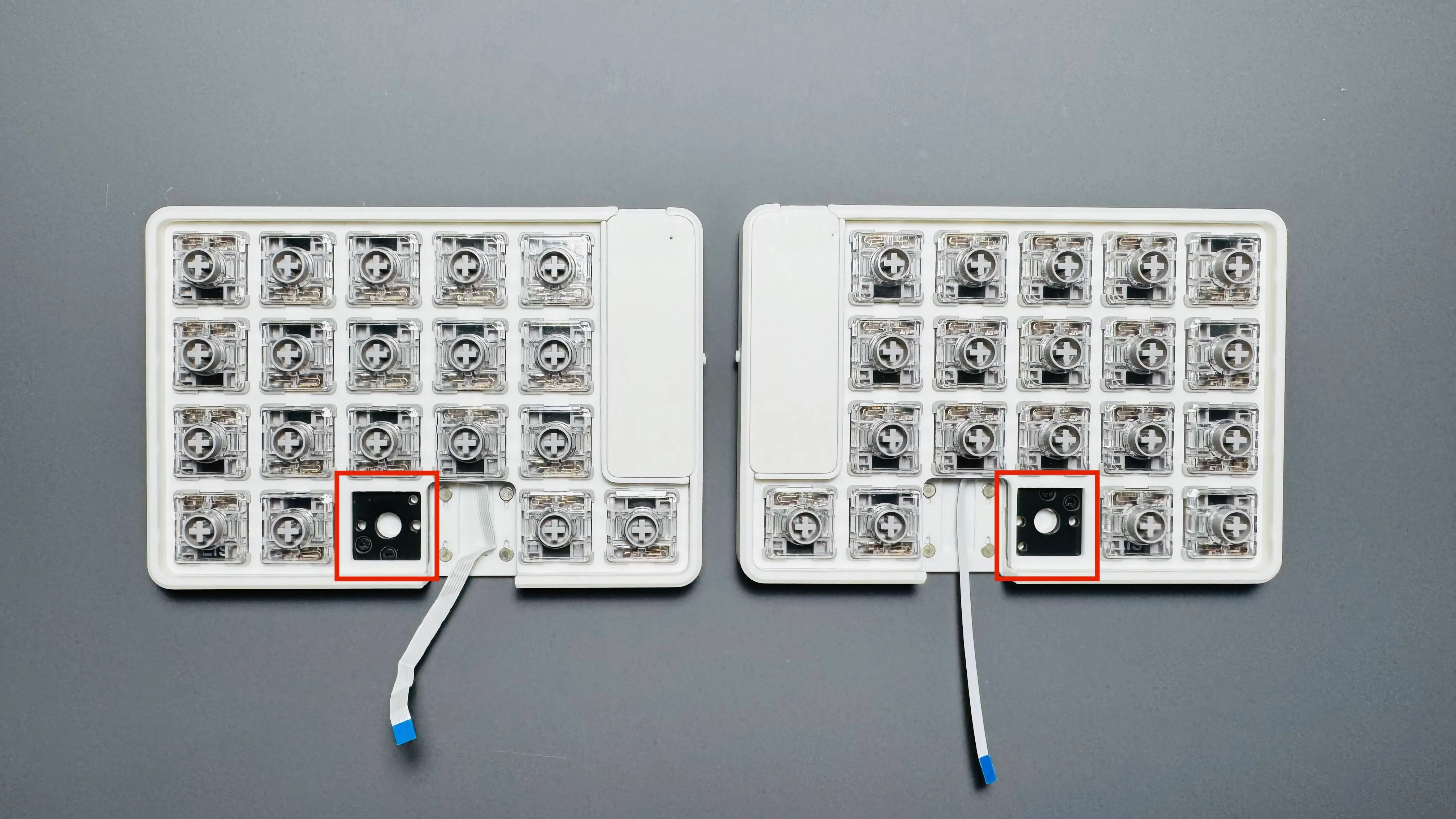

モジュールの隣のキースイッチを取り外します。
左側キーボードの場合：左側のキー ／ 右側キーボードの場合：右側のキー
-

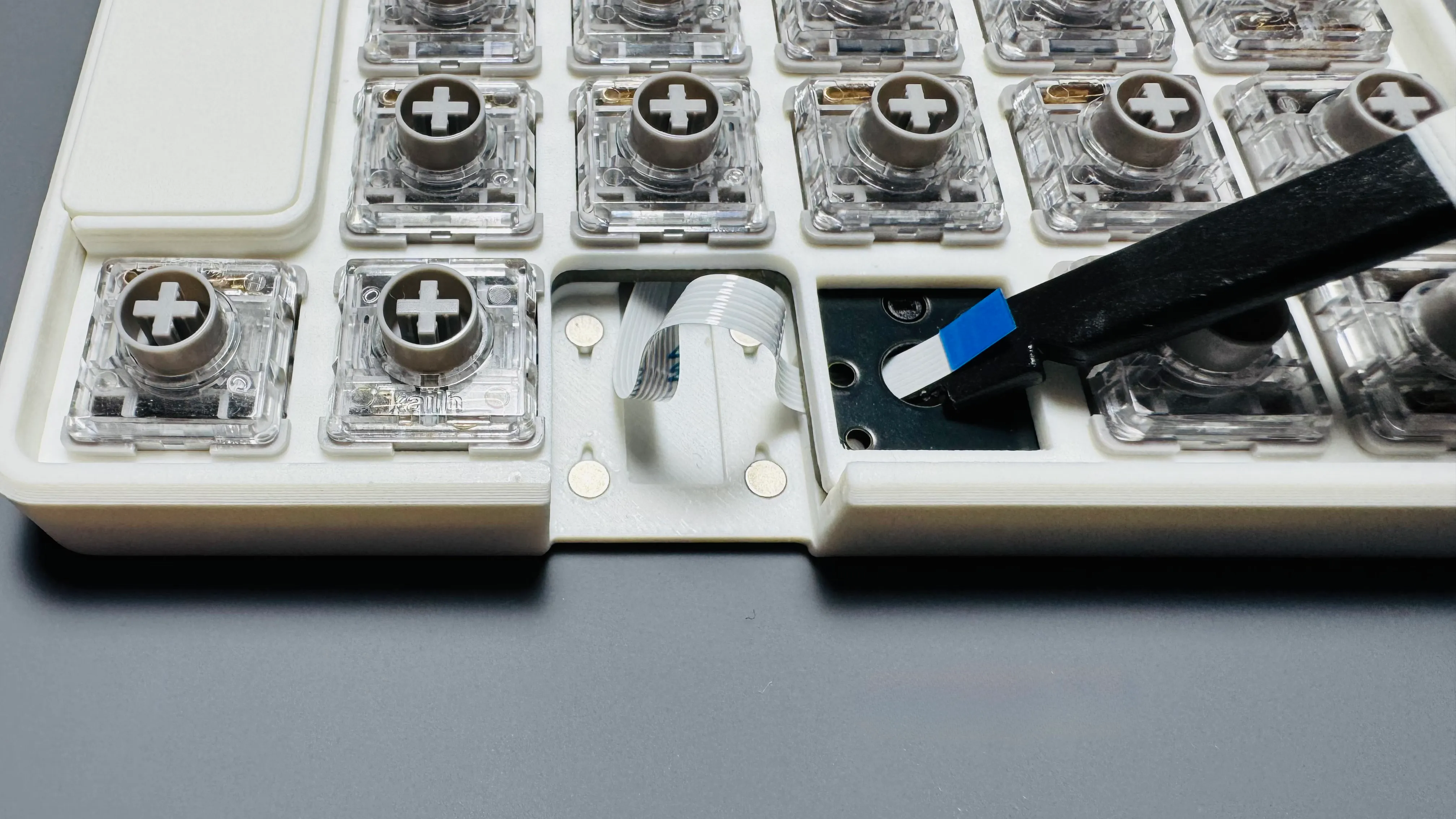

FFCを取り外したキーの穴から取り出します。
（スパッジャーを使用すると出しやすいです）
-

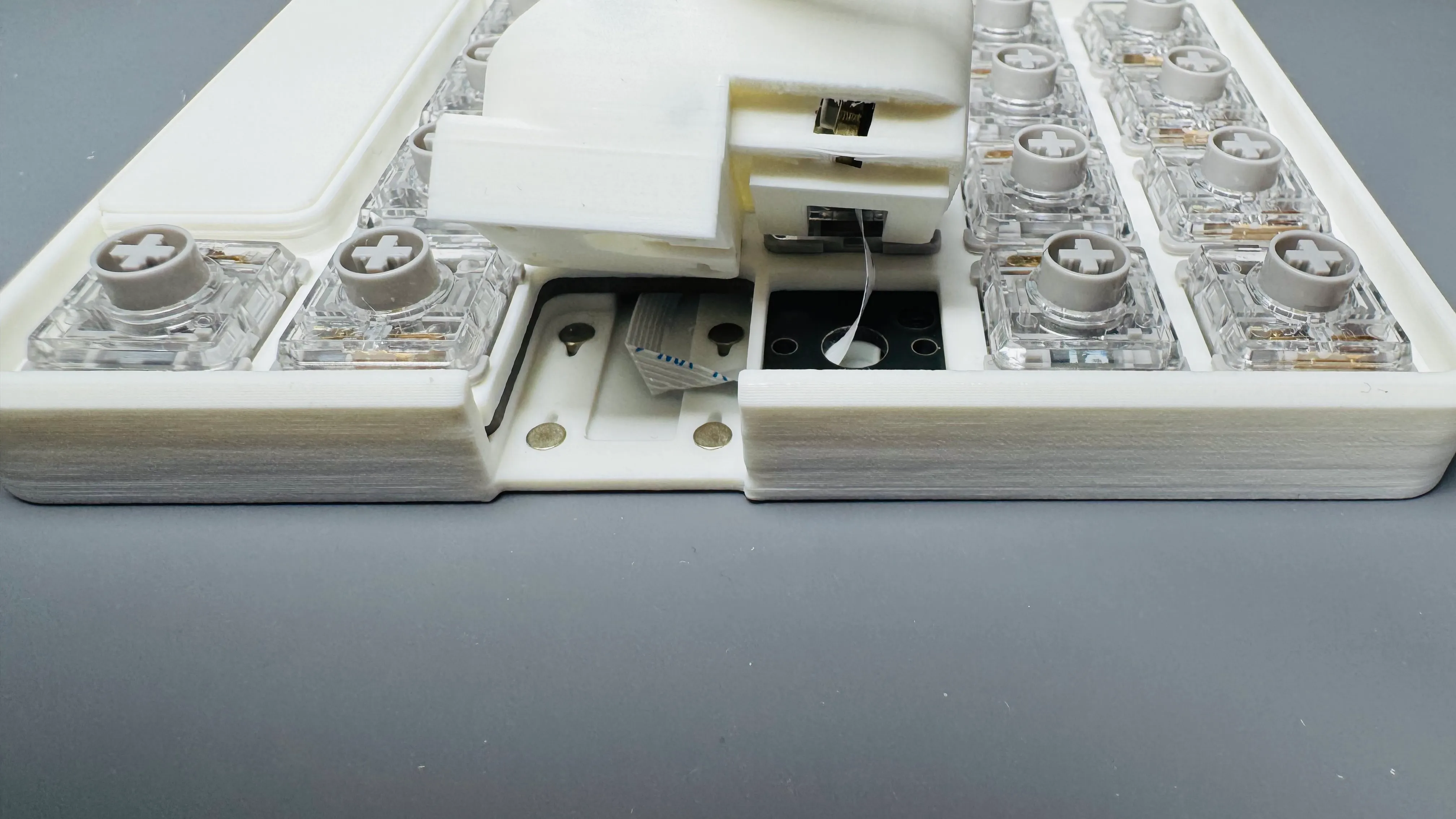

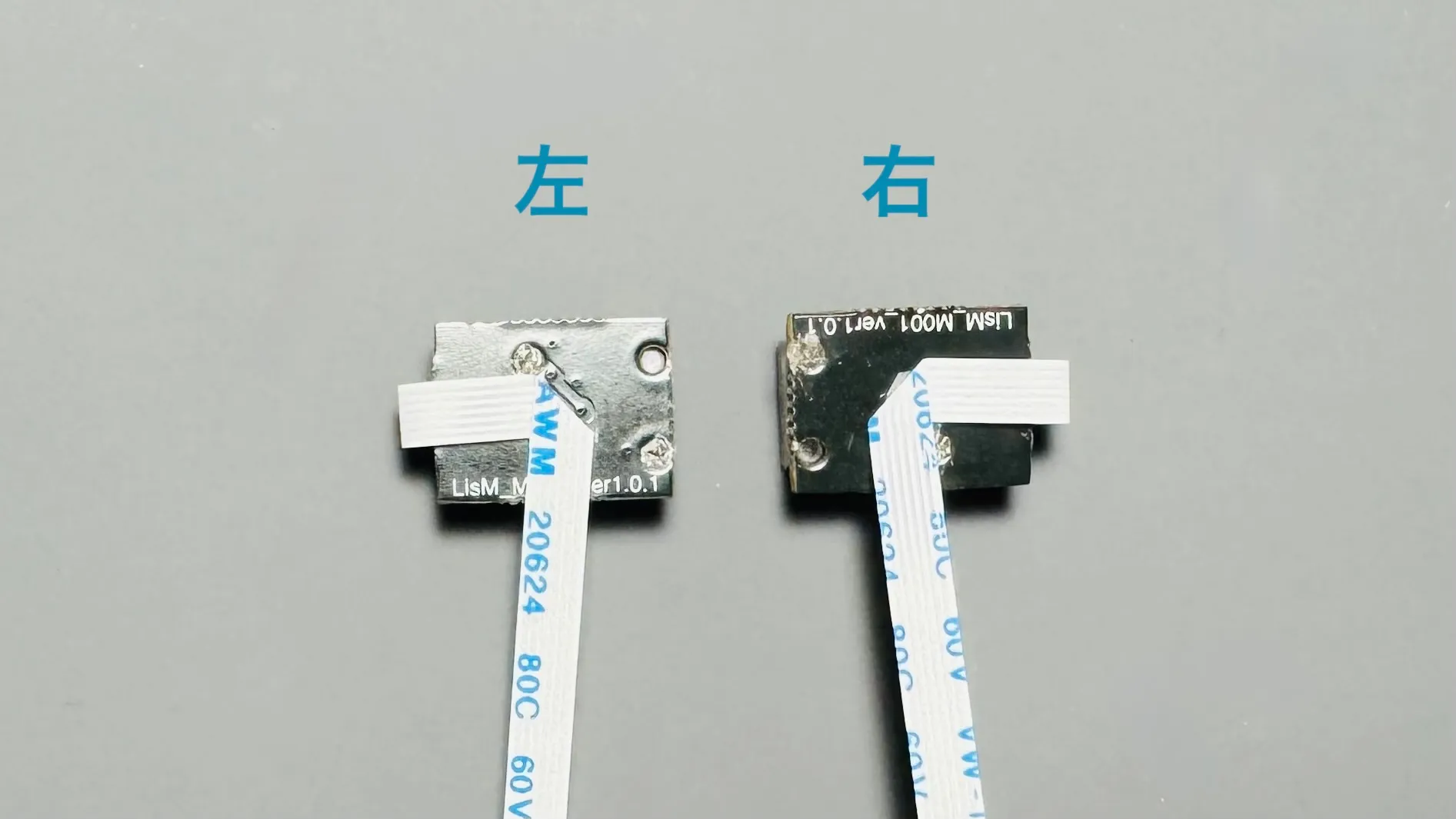

トラックボールセンサーを取り付け、FFCを画像のように取り回します。
-

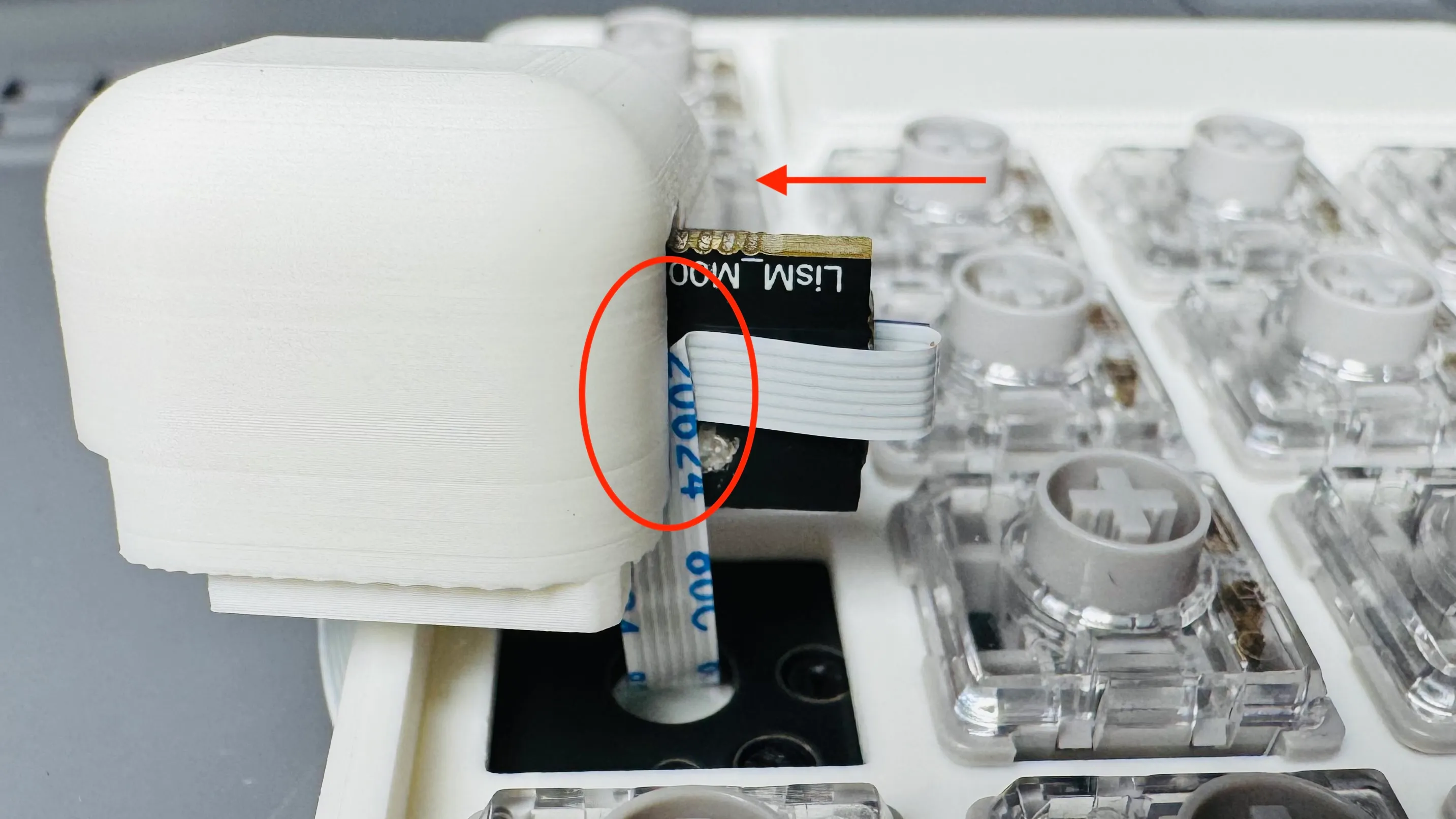

センサーとFFCをケースへ入れ、奥まで入れてください。

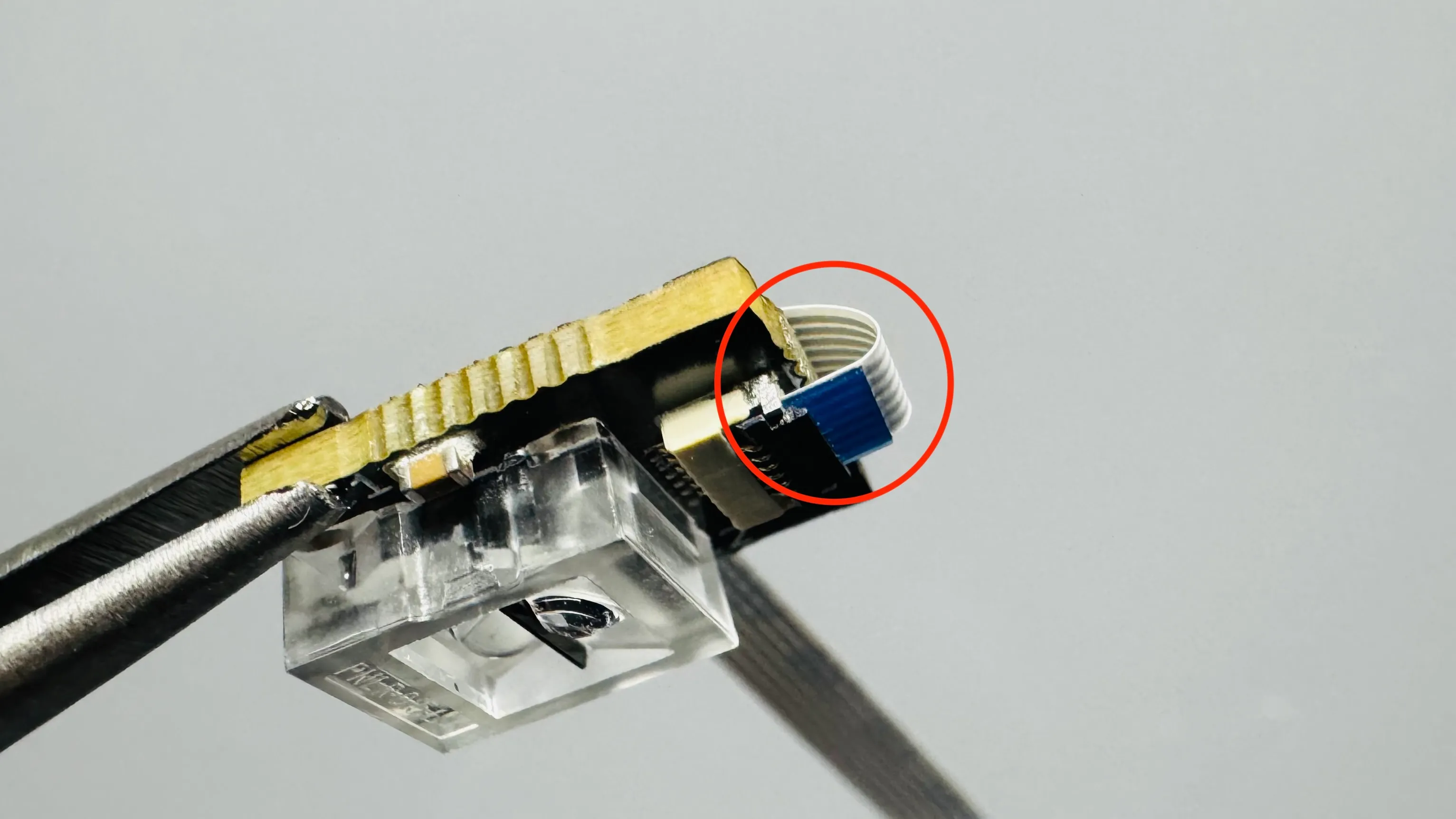

センサーがズレるので、FFCも一緒にいれてください。
-

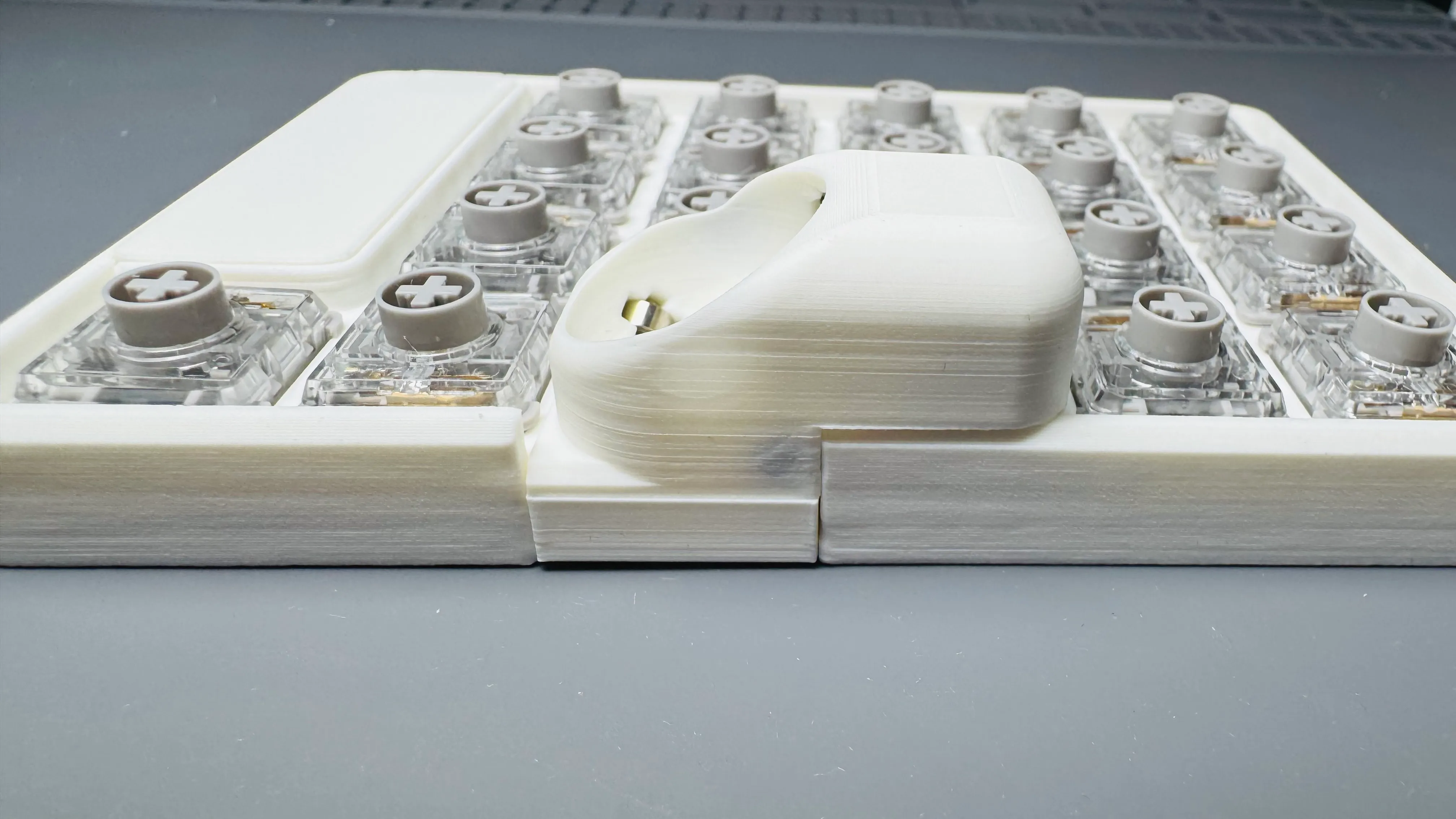

モジュールを取り付ける手順に従い、ケースを本体へ固定して完成です。
センサー取り外し

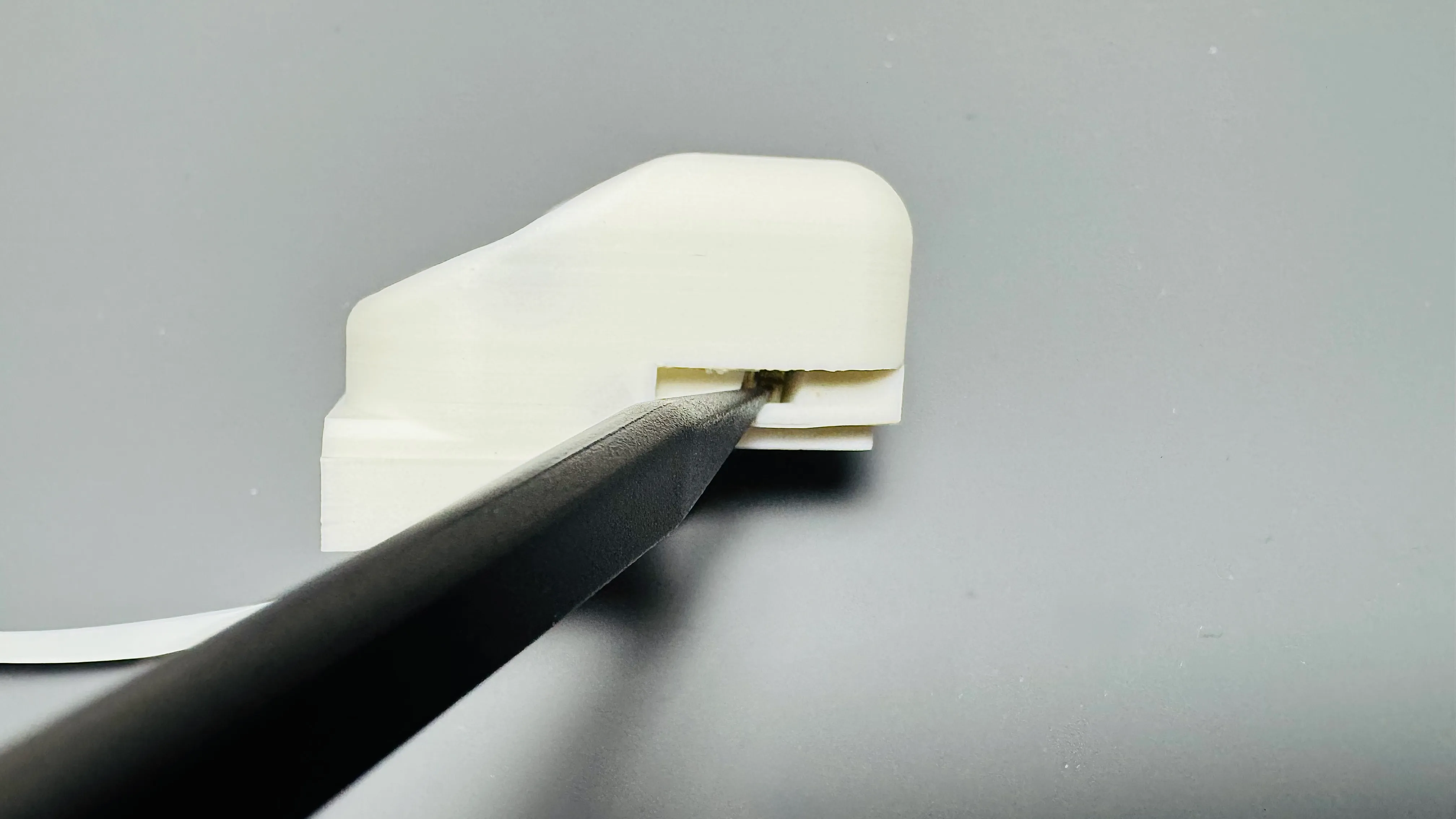

Section titled “センサー取り外し”- 手前側の穴からセンサーの基板部分を押して、取り出してください。
